Назначение изделия

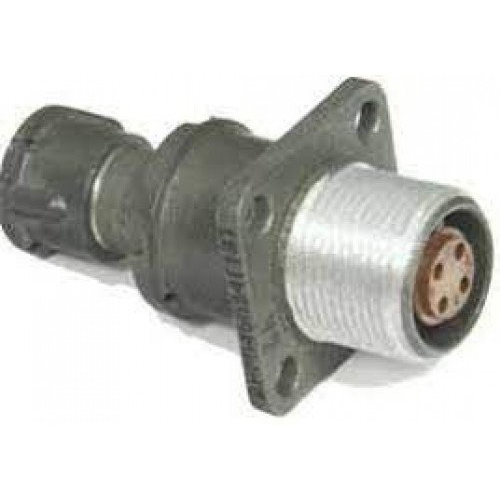

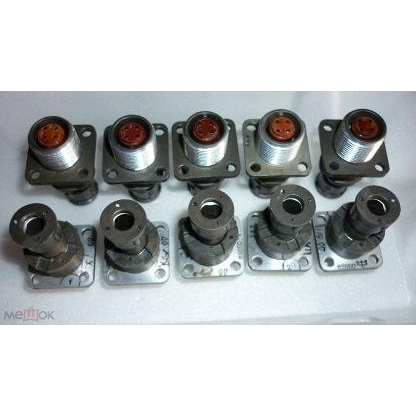

Розетка блочная 2РМ14БПЭ4Г1В1 относится к серии цилиндрических электрических соединителей 2РМ и предназначена для коммутации цепей постоянного и переменного тока в приборных и кабельных соединениях. Изделие применяется в стационарных и подвижных радиоэлектронных устройствах, системах автоматики, контрольно-измерительной технике и промышленной аппаратуре, где требуется надёжное многоконтактное соединение при напряжениях до 560 В и частотах до 3 МГц.

Разъём выполнен в негерметичном блочном исполнении и рассчитан на эксплуатацию в климатических условиях УХЛ2. Благодаря резьбовому сочленению и одношпоночной поляризации корпуса обеспечивается точная и защищённая от неправильной стыковки фиксация ответной части.

Подтверждённые особенности и технические параметры

Конструктивные и электрические характеристики розетки 2РМ14БПЭ4Г1В1 соответствуют серийной документации на соединители 2РМ и подтверждаются следующими параметрами:

• условный размер корпуса — 14 мм;
• количество контактов — 4, тип контактов — розеточные;
• диаметр контактных стержней — 1 мм;
• покрытие контактов — серебро;
• теплостойкость по классу ГОСТ — до 100 градусов Цельсия;
• рабочее напряжение — до 560 В постоянного и переменного тока;
• токовая нагрузка на одиночный контакт — до 4–8 А в зависимости от условий эксплуатации;
• суммарный ток по соединителю — до 27–260 А в зависимости от режима работы;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• ёмкость между соседними контактами — не более 6 пФ;
• рабочий частотный диапазон — до 3 МГц.

Розетка имеет прямой патрубок с гайкой для экранированного кабеля, что допускает использование экранированных линий. Условное обозначение по техническим условиям — ГЕ0.364.126 ТУ.

Применение

Соединители серии 2РМ14БПЭ4Г1В1 востребованы при сборке и ремонте приборной аппаратуры, где важно сочетание компактных габаритов, стабильного контактного усилия и устойчивости к механическим воздействиям. Изделие подходит для коммутации сигнальных и силовых цепей умеренной мощности, а также для организации межблочных соединений в измерительных комплексах, устройствах промышленной автоматики и радиоэлектронном оборудовании.

Негерметичное исполнение определяет область применения внутри корпусов приборов или в помещениях с нормируемыми климатическими условиями, исключающими прямое воздействие влаги и агрессивных сред. Надёжность контактов обеспечивается серебряным покрытием, низким переходным сопротивлением и стабильной геометрией контактной группы.
