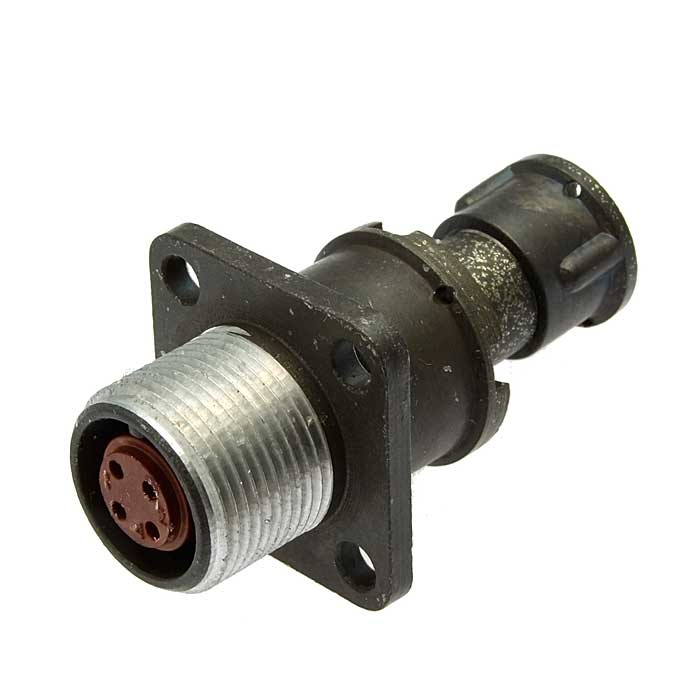

Соединители 2РМ14БПЭ4Г1В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

• Корпус : Блочный с прямым патрубком и гайкой для экранированного кабеля.

• Количество контактов : 4 контакта с диаметром 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная на соединитель от 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Условия эксплуатации : Температура от -60° С до 100° С, повышенная влажность до 98% при 25° С.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Метод монтажа — пайка или обжимка.

Соединители серии 2РМ изготавливаются в различных конструктивных исполнениях, что позволяет выбрать подходящий вариант для конкретных условий эксплуатации.
