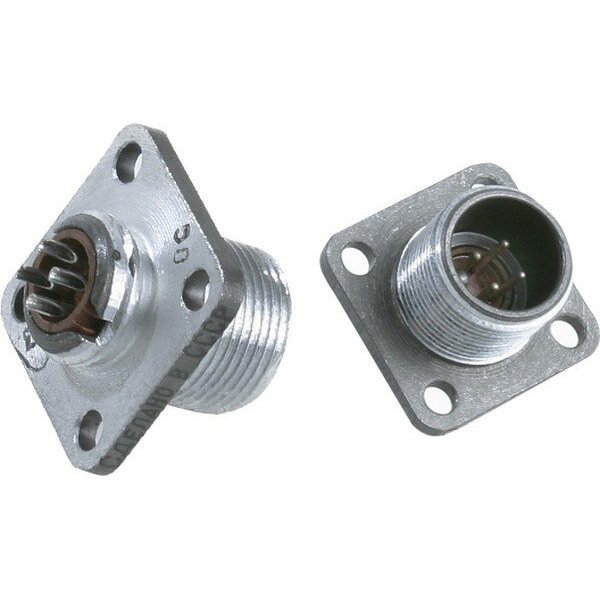

2РМ14Б4Ш1В1Б — это приборная вилка из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для надежного электрического соединения в различных устройствах.​

Основные характеристики

Это 4-контактная негерметичная вилка с посадочным диаметром 14 мм и извлекаемыми контактами диаметром 1,0 мм. Максимальная токовая нагрузка достигает 8 А на контакт и до 27 А на весь соединитель при напряжении до 560 В переменного или постоянного тока. Работает на частотах до 3 МГц, сопротивление контакта не превышает 0,005 Ом, а изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +100°C (с учетом перегрева контактов до +180°C) и пониженное давление до 133,32·10^{-12} Па. Он устойчив к вибрации (1–5000 Гц, ускорение 490 м/с²), ударам (до 5000 м/с² одиночных и 1000 м/с² многократных) и линейному ускорению 2000 м/с², с наработкой не менее 1000 часов и 500 циклами сочленения.​

Конструкция и применение

Вилка блочная (приборная) без патрубка, с резьбовой фиксацией, монтажом пайкой и внутренним объемным креплением. Серия 2РМ подходит для электрических цепей в промышленных и приборных системах, включая HVAC-оборудование, где требуется надежность при вибрациях и перепадах температур.
