2РМ14Б4Ш1В1 импорт

2РМ14Б4Ш1В1 — это вилка блочного (приборного) типа из серии цилиндрических низкочастотных негерметичных соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

Разъём имеет 4 штыревых контакта диаметром 1 мм, посадочный диаметр корпуса 14 мм и максимальное рабочее напряжение до 560–700 В при токовой нагрузке до 7 А на контакт. Сопротивление изоляции — не менее 1000–5000 МОм, ёмкость между контактами — не более 6 пФ, сопротивление контактов — не более 5 мОм. Работает в диапазоне температур от -60 до +100 °C, климатическое исполнение УХЛ (внутренний и наружный монтаж), срок сохраняемости — 25 лет.

Конструкция

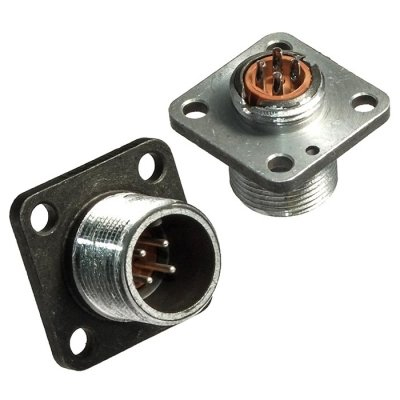

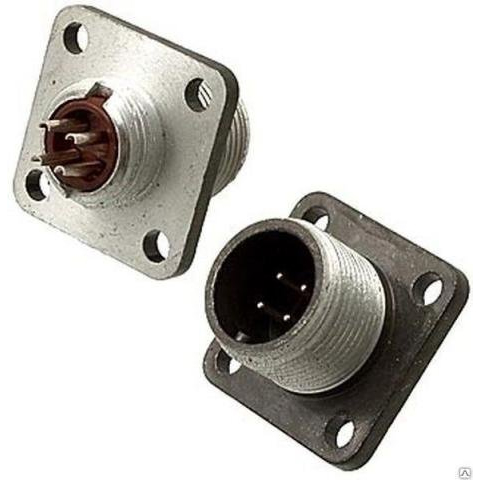

Корпус блочный без патрубка (Ш1), фиксация резьбовая, контакты с покрытием серебром, материал — алюминиевый сплав или карболит. Габариты около 24×24×25 мм, масса 9 г, обеспечивает пылезащищённость в соединённом состоянии. Соответствует ТУ ГЕ0.364.126ТУ, АШДК.434410.062ТУ.

Применение и импорт

Используется в приборостроении, электронике и промышленных системах для надёжного соединения цепей; упоминается как импортный вариант в поставках электронных компонентов. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и ускорения до 2000 м/с².
