Разъём 2РМ14Б4Ш1В1В: компактное решение для надёжных электрических соединений

2РМ14Б4Ш1В1В — цилиндрический низкочастотный электрический соединитель, применяемый для создания разъёмных соединений в аппаратуре, приборах, системах автоматики и промышленном оборудовании. Исполнение с четырьмя контактами подходит для передачи питания и сигналов в цепях переменного и постоянного тока.

Назначение 2РМ14Б4Ш1В1В

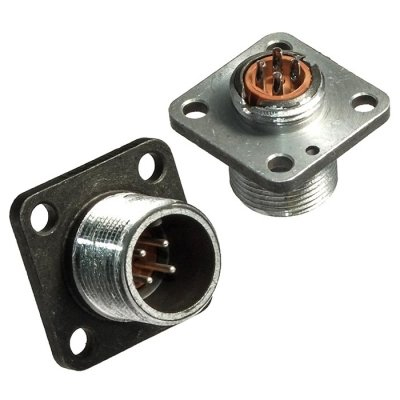

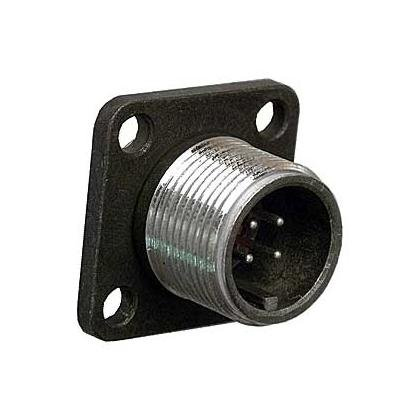

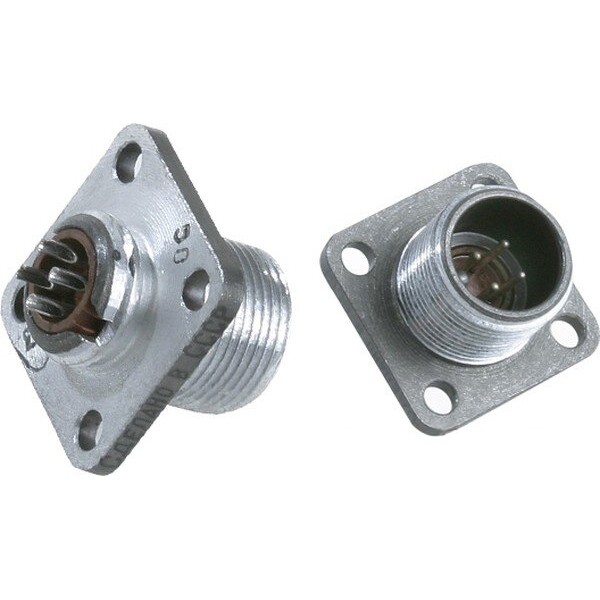

Разъём относится к серии 2РМ — малогабаритным цилиндрическим соединителям с резьбовым сочленением. Модель 2РМ14Б4Ш1В1В представляет собой приборную вилку, рассчитанную на панельную установку. Такое конструктивное решение обеспечивает удобное присоединение ответной части разъёма и позволяет организовать аккуратный, обслуживаемый монтаж.

Соединители серии 2РМ используют там, где важны компактность, стабильность контакта и устойчивость к внешним механическим воздействиям. Их применяют в измерительной технике, блоках управления, источниках питания, средствах связи, производственном оборудовании и других электротехнических устройствах.

Основные характеристики

Для разъёма 2РМ14Б4Ш1В1В характерны следующие параметры:

• 4 извлекаемых контакта диаметром 1 мм

• Условный размер корпуса — 14

• Максимальное рабочее напряжение — до 560 В

• Допустимый ток на один контакт — до 8 А

• Суммарная токовая нагрузка на соединитель — до 27 А

• Сечение подключаемого провода — до 0,5 мм²

• Сопротивление контакта — не более 0,005 Ом

• Рабочий температурный диапазон — от −60 °C до +100 °C

• Ресурс — не менее 500 циклов сочленения и расчленения

• Минимальная наработка — от 1000 часов

• Срок сохраняемости — не менее 15 лет.

Контактная группа имеет серебряное покрытие, которое способствует снижению переходного сопротивления и поддержанию стабильных электрических характеристик в процессе эксплуатации.

Конструкция и особенности

Маркировка 2РМ14Б4Ш1В1В указывает на принадлежность изделия к конкретному типоразмеру и контактному сочетанию серии. Соединитель выполнен в цилиндрическом корпусе, а резьбовой принцип фиксации помогает надёжно удерживать соединённые части при вибрации и механических нагрузках.

Приборное исполнение предполагает монтаж на корпус, панель или стенку электротехнического устройства. Четырёхконтактная схема удобна для решений, где требуется вывести несколько независимых цепей через единый компактный интерфейс.

Серия 2РМ рассчитана на применение в низкочастотных цепях. Для типоразмера 14 с четырьмя контактами указываются параметры до 8 А на контакт, 27 А суммарно и до 560 В.

Где применяется разъём

Разъём 2РМ14Б4Ш1В1В может использоваться в следующих направлениях:

• Промышленная автоматика и шкафы управления

• Контрольно-измерительная аппаратура

• Электропитание отдельных модулей и приборных блоков

• Системы сигнализации и телеметрии

• Лабораторное и испытательное оборудование

• Машиностроение и производственные комплексы

• Радиоэлектронная и электротехническая аппаратура

При выборе ответной части важно сопоставлять тип соединителя, контактную схему, исполнение корпуса, способ монтажа и электрические параметры. Это позволяет обеспечить корректное сочленение и сохранить расчётную надёжность соединения.

Преимущества 2РМ14Б4Ш1В1В

Ключевые преимущества модели — компактный размер, четыре контакта в одном корпусе, резьбовая фиксация и возможность эксплуатации в широком температурном диапазоне. Дополнительным преимуществом является извлекаемая конструкция контактов, которая упрощает обслуживание и замену контактных элементов при необходимости.

2РМ14Б4Ш1В1В остаётся практичным вариантом для проектов, которым требуется надёжный четырёхконтактный приборный разъём с предсказуемыми электрическими и механическими характеристиками.
