2РМ14Б4Ш1В1

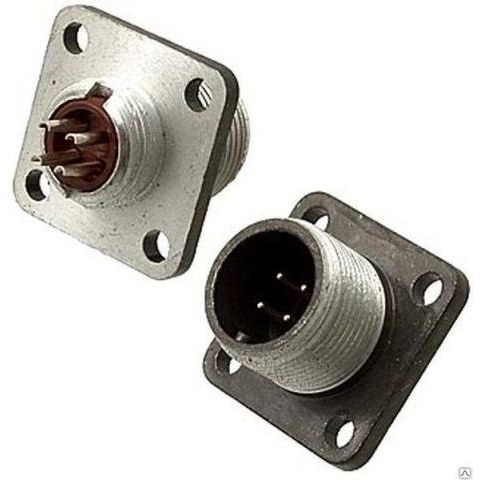

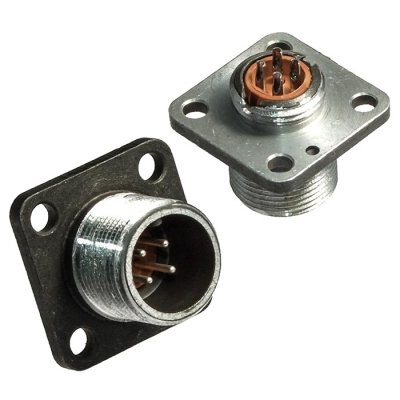

2РМ14Б4Ш1В1 — это цилиндрический низкочастотный негерметичный разъём-вилка блочного (приборного) типа с резьбовой фиксацией, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет 4 контакта диаметром 1 мм, посадочный диаметр корпуса 14 мм и блочный корпус без патрубка. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 7–8 А, сопротивление изоляции — не менее 1000 МОм. Работает в диапазоне температур от -60 до +100 °C, с наработкой не менее 5000 часов и сроком сохраняемости 25 лет.

Условия эксплуатации

Разъём выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 490 м/с²), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Количество сочленений/расчленений — до 500 циклов, контакты покрыты серебром для надёжности. Габаритные размеры — 24×24×25 мм, масса — около 9 г.
