Назначение

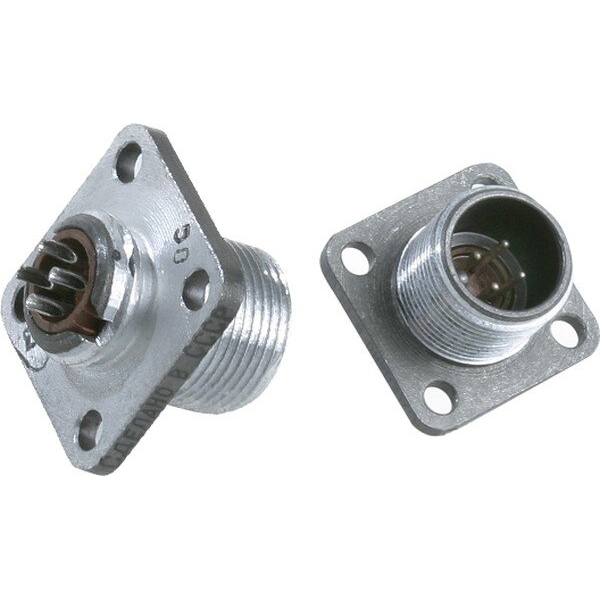

2РМ14Б4Ш1А1В «5» — цилиндрический низкочастотный соединитель серии 2РМ, представляющий собой блочную (приборную) вилку без патрубка. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель применяется там, где требуется компактное приборное подключение с резьбовой фиксацией и сохранением работоспособности в тропико- и всеклиматических условиях. Артикул товара — 15. Категория — 2РМ14. В карточке товара указана приемка «5». Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на 4 контакта диаметром 1 мм. Посадочный диаметр корпуса составляет 14 мм. Максимальное рабочее напряжение достигает 560–700 В, а токовая нагрузка на контакт — 7–8 А.

• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Посадочный диаметр корпуса: 14 мм.
• Рабочая частота: до 3 МГц.
• Максимальное рабочее напряжение: до 560–700 В.
• Токовая нагрузка на контакт: до 7–8 А.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Покрытие контактов: золото или серебро.
• Приемка: «5».

Покрытие контактов золотом или серебром обеспечивает улучшенную проводимость и стабильность электрического соединения. Резьбовая фиксация повышает надежность сочленения в условиях вибрации и механических нагрузок.

Условия эксплуатации и надежность

Диапазон рабочих температур соединителя — от минус 60 до плюс 100 °С. Срок сохраняемости составляет 25 лет.

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с². Механические удары: до 5000 м/с² одиночные и 1000 м/с² многократные. Линейное ускорение — до 2000 м/с².

Количество сочленений и расчленений — до 500. Наработка — минимум 5000 часов. Эти параметры подтверждают пригодность соединителя для приборных и авиационных систем.

Применение

Соединитель используется в авиации, приборостроении и других отраслях, где необходимо надежное соединение в тропико- и всеклиматических условиях. Он подходит для электрических цепей постоянного и переменного тока частотой до 3 МГц.

Благодаря блочному (приборному) исполнению без патрубка, четырем контактам, резьбовой фиксации и покрытию контактов золотом или серебром изделие применяется для коммутации в составе приборов и блоков. Приемка «5» указана как подтвержденная характеристика товара.
