2РМ14Б4Ш1А1

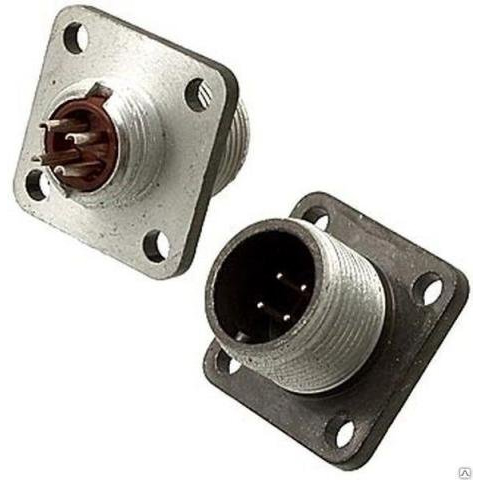

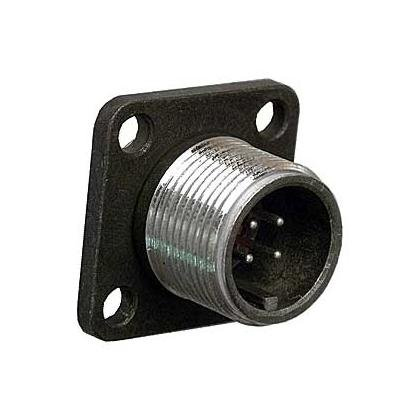

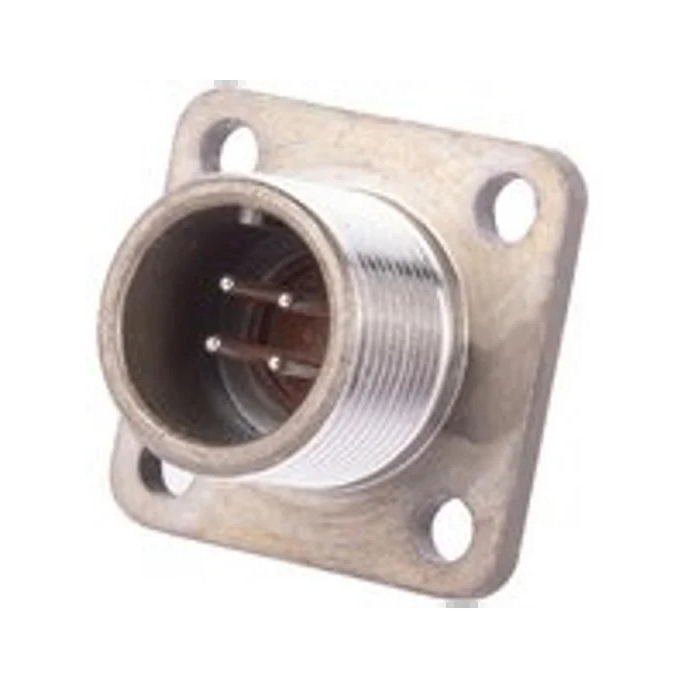

2РМ14Б4Ш1А1 — это приборная вилка блочного типа из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Она имеет посадочный диаметр корпуса 14 мм, 4 контакта диаметром 1 мм (золотое покрытие), максимальное рабочее напряжение до 560–700 В и токовую нагрузку до 7 А. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 1000–5000 МОм, а ёмкость между контактами — до 6 пФ.

Условия эксплуатации

Разъём рассчитан на температуру от -60 до +100 °C, наработку не менее 5000 часов и срок сохраняемости 25 лет. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с²; количество сочленений — до 500.

Габариты и масса

Габариты вилки — 24×24×25 мм, масса — около 9 г. recinua

Это негерметичный соединитель с резьбовой фиксацией, часто применяемый в промышленной электронике и приборостроении.
