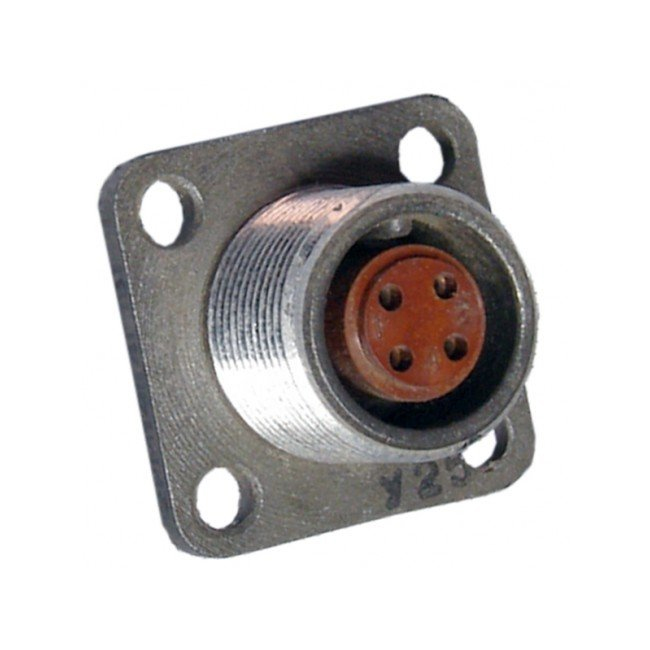

2РМ14Б4Г1В1В 2023г

Цена: ПОД ЗАКАЗ

В наличии: 200 шт.

Заводская упаковка

Технические характеристики

Разъем 2РМ14Б4Г1В1В относится к семейству низкочастотных цилиндрических разъемов серии 2РМ, предназначенных для работы в электрических цепях постоянного и переменного тока. Ниже — основные технические и конструктивные особенности, без указания цен.

2РМ — серия низкочастотных цилиндрических негерметичных разъемов.
14 — условный размер корпуса.
Б — вид корпуса: блочный (приборный, для монтажа на панель или корпус устройства).
4 — количество контактов (4 контакта).
Г — тип приборной части (приборная розетка).
1 — сочетание контактов (обычно пара «штырь–гнездо» с однозначной поляризацией).
В1 — серебряное покрытие контактов и теплостойкость до примерно +100 °C.
В в конце в маркировке часто указывает на исполнение с серебряным покрытием контактов или дополнительное уточнение по ТУ.

Максимальное рабочее напряжение (до нескольких сотен вольт переменного/постоянного тока, типично до 560–700 В).
Максимальная частота тока — до примерно 3 МГц.
Максимальный ток на один контакт — обычно до 8–15 А в зависимости от диаметра и ряда, для 2РМ с 4 контактами часто допускается суммарный ток порядка 25–30 А.
Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм (часто 5000 МОм и выше).

Разъем негерметичный, не предназначен для работы под водой или под значительным избыточным/пониженным давлением.
Ключевая фиксация сочленения — резьбовая, с одношпоночной поляризацией корпусов для исключения неправильной сборки.
Приборная часть (розетка) монтируется на панель/плоскость устройства, без патрубка или с прямым патрубком под подпайку или обжим проводов/кабелей.

Климатическое исполнение, как правило, рассчитано на внутренний монтаж в умеренных и холодных климатических зонах (аналоги УХЛ2.1 по ГОСТ 15150‑69).
Температурный диапазон окружающей среды обычно от примерно −60 °C до +100 °C, возможны кратковременные перегревы до 150 °C.
Устойчивость к механическим нагрузкам: вибрация до 490 м/с², ударные перегрузки до нескольких тысяч м/с², что соответствует требованиям для бортовой аппаратуры и промышленного оборудования.

Разъемы 2РМ14Б4Г1В1В применяются в электронике и электротехнике для соединения внутри блоков и устройств, в том числе:

контрольно‑измерительная аппаратура,
преобразователи, источники питания,
распределительные панели и блоки релейной защиты,
промышленное и военное оборудование, где требуется надежное

Описание

2РМ14Б4Г1В1В

2РМ14Б4Г1В1В: надёжный разъём для промышленной и специальной аппаратуры

Разъём 2РМ14Б4Г1В1В относится к серии цилиндрических электрических соединителей 2РМ, предназначенных для формирования надёжных разъёмных соединений в цепях питания, управления, сигнализации и передачи электрических сигналов. Такие соединители востребованы в приборостроении, промышленной автоматике, транспортной технике, измерительном оборудовании и других системах, где особенно важны механическая прочность, стабильность контакта и повторяемость подключения.

Конструкция разъёма рассчитана на эксплуатацию в аппаратуре с повышенными требованиями к устойчивости соединения. Корпус цилиндрической формы обеспечивает точное взаимное позиционирование соединяемых частей, а резьбовое сочленение помогает предотвратить самопроизвольное размыкание при вибрациях, ударах и регулярных циклах коммутации.

Особенности маркировки 2РМ14Б4Г1В1В

Маркировка разъёмов серии 2РМ содержит сведения об их конструктивном исполнении и варианте контактной части. Обозначение 2РМ14Б4Г1В1В обычно используют для точной идентификации конкретного типоразмера при подборе ответной части, разработке жгутов, ремонте оборудования и оформлении технической документации.

При выборе соединителя важно сопоставлять полную маркировку, поскольку даже внешне похожие изделия одной серии могут отличаться:

размером корпуса и присоединительными габаритами;
количеством, расположением и нумерацией контактов;
типом контактных элементов;
исполнением хвостовой части;
способом монтажа на корпус, панель или кабель;
вариантом защитного покрытия и климатического исполнения;
совместимостью с ответной вилкой или розеткой.

Полное обозначение помогает исключить ошибки при комплектации разъёмного соединения и обеспечивает электрическую и механическую совместимость элементов.

Где применяется разъём

Разъём 2РМ14Б4Г1В1В может применяться в составе оборудования, где требуется компактное, фиксируемое и обслуживаемое многоконтактное подключение. Типичные области использования включают:

промышленную автоматику и системы управления;
электрические шкафы, пульты и приборные панели;
измерительные комплексы и испытательные стенды;
системы контроля, телеметрии и сигнализации;
кабельные сборки и межблочные соединения;
специализированное электрооборудование;
ремонт и модернизацию аппаратуры, использующей соединители серии 2РМ.

Цилиндрические разъёмы особенно удобны в случаях, когда оборудование требует периодического отсоединения блоков, замены кабельных линий или сервисного доступа к отдельным узлам. Благодаря фиксирующему соединению контактная группа сохраняет устойчивость при штатной эксплуатации техники.

На что обратить внимание при применении

Перед установкой разъёма 2РМ14Б4Г1В1В необходимо проверить соответствие его параметров условиям конкретного проекта. Основное внимание следует уделить распиновке, назначению цепей, допустимому электрическому режиму контактов, диаметру подключаемых проводников и способу ввода кабеля.

Для надёжной работы соединения рекомендуется:

сверять полный индекс разъёма с конструкторской документацией;
проверять совместимость с ответной частью по серии, типоразмеру и контактной схеме;
соблюдать нумерацию контактов при монтаже жгута;
учитывать токовую нагрузку и рабочее напряжение каждой цепи;
контролировать качество пайки или другого способа оконцевания проводников;
исключать чрезмерное натяжение кабеля у места ввода;
выполнять соединение без перекоса и с полной фиксацией резьбового механизма;
проверять состояние изоляции, контактов и уплотняющих элементов во время технического обслуживания.

Значение для надёжности оборудования

Использование разъёма 2РМ14Б4Г1В1В позволяет организовать структурированное и удобное подключение электрических цепей между функциональными блоками оборудования. Разъёмное соединение упрощает сборку, диагностику, замену модулей и техническое обслуживание, а корректный подбор исполнения снижает риск ошибок при подключении.

Для инженеров, монтажников и специалистов по ремонту главным критерием остаётся не только совпадение внешнего типоразмера, но и точное соответствие полной маркировки, контактной схемы и эксплуатационных требований. Такой подход помогает обеспечить стабильную работу аппаратуры и сохранить надёжность электрических соединений в течение всего срока службы.
