Назначение

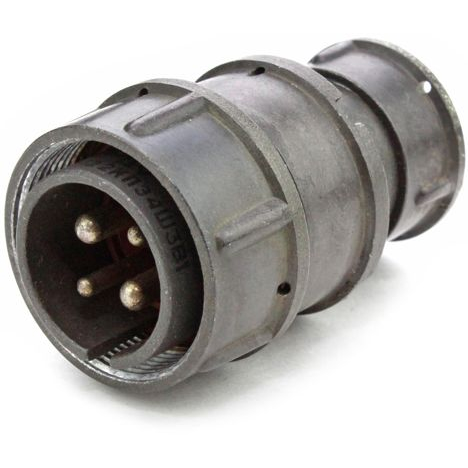

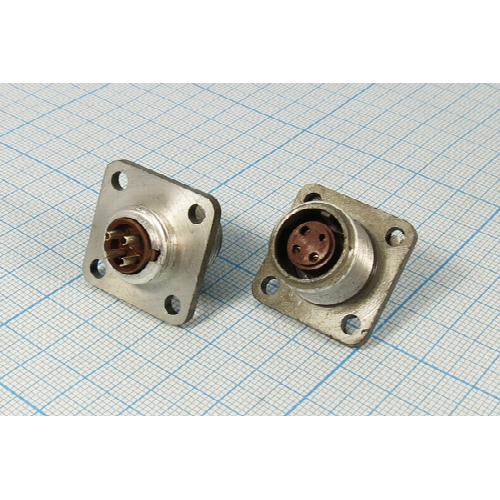

Разъем 2РМ14Б4Г1В1БВ «5» относится к серии 2РМ и представляет собой цилиндрический низкочастотный соединитель. Он предназначен для электрического соединения цепей в составе блоков, приборов и кабельных сборок. Товар отнесен к категории 2РМ14 и имеет артикул 12. В характеристиках указана приемка «5».

Соединитель выполнен в блочном исполнении и содержит 4 контакта. Такая конструкция позволяет применять его там, где требуется компактное подключение нескольких электрических цепей с нормируемыми параметрами по напряжению, току и сопротивлению изоляции.

Подтвержденные особенности

• Тип соединителя: 2РМ.
• Условный размер корпуса: 14 мм.
• Вид корпуса: блочный, обозначение Б.
• Количество контактов: 4.
• Часть соединителя: Г — розетка.
• Сочетание контактов: 1, все контакты диаметром 1 мм.
• Покрытие контактов: серебро, обозначение В.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 7 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: 500.
• Интервал рабочих температур: от -60 до +100 °С.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Приемка: «5».

Обозначение и исполнение

В обозначении 2РМ14Б4Г1В1БВ «5» отражены основные признаки соединителя: серия 2РМ, условный размер корпуса 14, блочный корпус, четыре контакта, розеточная часть Г, сочетание контактов 1, серебряное покрытие контактов В. Дополнительные символы БВ и указание «5» в предоставленных данных отдельно не расшифрованы. При этом в имеющемся описании отмечено, что модель 2РМ14Б4Г1В1БВ может рассматриваться как вариация соединителя 2РМ14Б4Г1В1, поэтому технические параметры приведены по базовому обозначению.

Применение

Разъем применяется для коммутации электрических цепей в устройствах, где необходимы 4 контакта, рабочее напряжение до 560 В и токовая нагрузка до 7 А. Блочное исполнение позволяет устанавливать его в составе аппаратуры, приборов и кабельных соединений. Низкочастотное исполнение и цилиндрическая конструкция делают его пригодным для стационарных и подвижных соединений, если условия эксплуатации соответствуют указанному температурному диапазону.

Благодаря серебряному покрытию контактов обеспечивается стабильное электрическое соединение. Сопротивление изоляции не менее 1000 МОм и количество сочленений до 500 раз подтверждают возможность многократного подключения и отключения в процессе эксплуатации.

Условия эксплуатации и надежность

Соединитель рассчитан на работу при температуре от -60 до +100 °С. Минимальная наработка составляет 5000 часов, а срок сохраняемости — 25 лет. Эти параметры определяют область применения изделия в составе электрических цепей, где важны устойчивость к температурным воздействиям и длительное хранение без потери рабочих свойств.

Приемка «5» указана в характеристиках товара. Производитель в предоставленных данных не указан, поэтому при подборе аналогов следует ориентироваться на маркировку, число контактов, тип корпуса и электрические характеристики.
