2РМ14Б4Г1В1

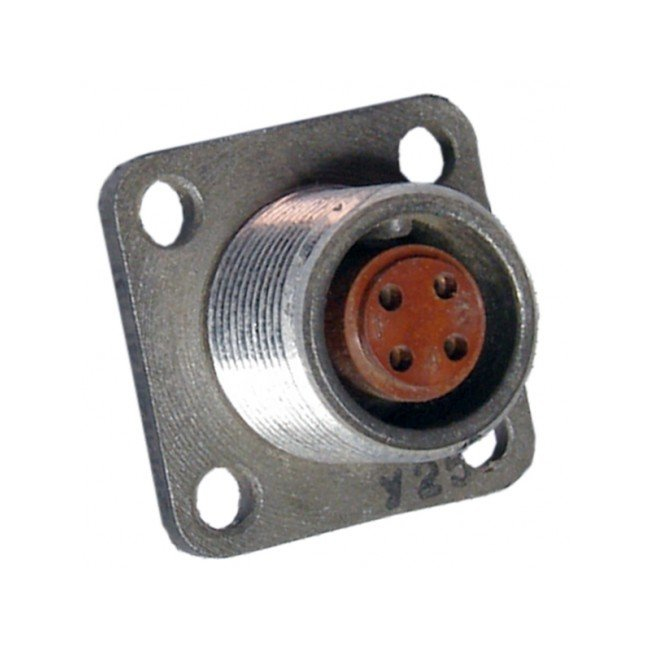

Разъем 2РМ14Б4Г1В1 — это приборная негерметичная розетка серии 2РМ, предназначенная для применения во внутренних цепях электронной и электротехнической аппаратуры.

Назначение и конструкция

Это блочная розетка с четырьмя извлекаемыми контактами, диаметром 1 мм, без патрубка и без герметизации. Корпус имеет посадочный диаметр 14 мм, разъем выполнен для монтажа внутри прибора (внутренний монтаж), обычно без экрана или с неэкранированными кабелями.

Электрические параметры

Разъем рассчитан на напряжение постоянного и переменного тока до примерно 560 В , с частотой до 3 МГц. Максимальный ток на один контакт обычно не превышает 7–8 А , суммарный ток розетки — до примерно 27 А.

Условия эксплуатации

Рабочий диапазон температур разъема составляет примерно от −60 до +100 °С , что позволяет использовать его в достаточно жестких климатических условиях. Сопротивление изоляции — не менее единиц гигаомов (до 1000–5000 МОм и выше в зависимости от источника), сопротивление контактов — порядка единиц миллиом (до примерно 5 мОм), что обеспечивает низкие потери и надежный контакт.

Механические и габаритные особенности

Габаритные размеры розетки около 24×24×25 мм , масса — порядка 11 г , что типично для компактных приборных разъемов. Разъем выдерживает вибрацию и ударные нагрузки, установленные в отечественных ТУ для всеклиматического исполнения (вибрация до нескольких килогерц, ударные ускорения в единицах тысяч м/с², линейное ускорение до ~2000 м/с²).
