Назначение

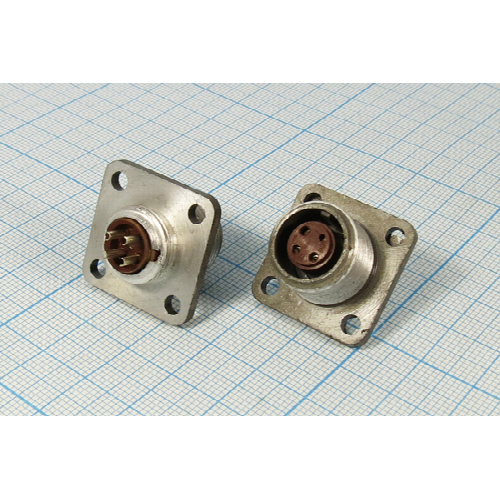

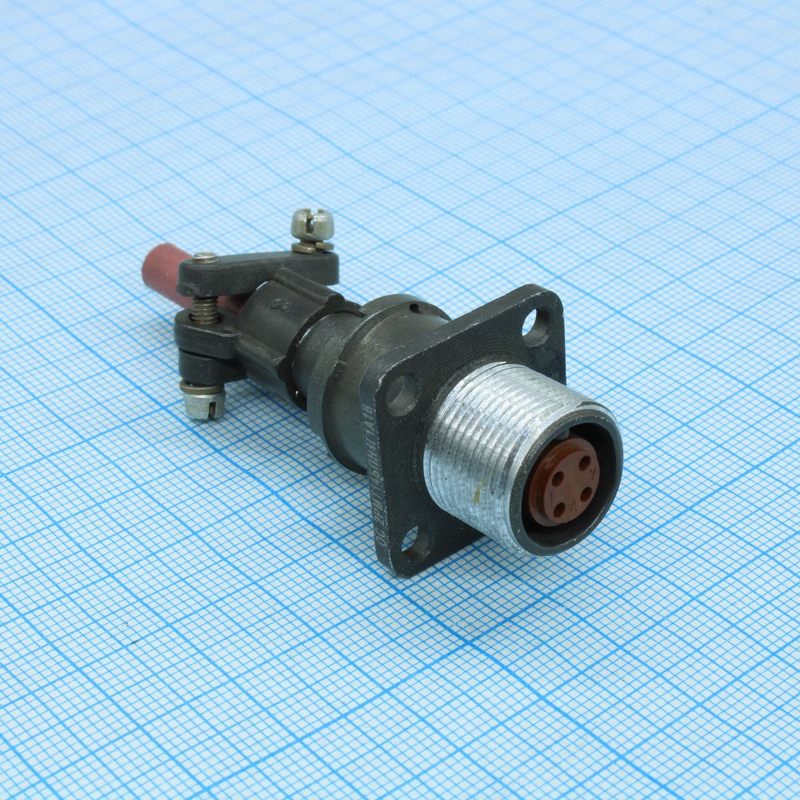

2РМ14Б4Г1А1 «5» — это приборная блочная розетка, представляющая собой негерметичный цилиндрический низкочастотный соединитель. Она предназначена для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ14 и имеет артикул 11.

Розетка применяется как блочный соединитель, обеспечивающий электрическое соединение цепей в составе приборов и блоков. Конструкция рассчитана на работу в условиях вибрации, механических ударов, повышенной влажности и пониженного давления.

Подтверждённые особенности

Электрические параметры

• Число контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото, обозначено индексом «А» в маркировке.
• Максимальное напряжение: 560 В.
• Ток на контакт: до 8 А.
• Общий ток: до 27 А.
• Рабочая частота: до 3 МГц.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.

Конструктивные и эксплуатационные данные

• Тип корпуса: блочный приборный, негерметичный.
• Рабочий диаметр корпуса: 14 мм.
• Теплостойкость: до 100 °C, индекс «1».
• Диапазон рабочих температур: от -60 °C до +100 °C.
• Вибрация: до 5000 Гц при ускорении 50 g.
• Механические удары: до 500 g.
• Влажность: до 98 % при 40 °C.
• Пониженное давление: работоспособность сохраняется.
• Наработка: минимум 1000 часов.
• Циклы соединений: до 500.

Расшифровка маркировки

Маркировка 2РМ14Б4Г1А1 «5» содержит сведения о типе, корпусе, контактах и условиях эксплуатации соединителя.

• 2РМ — тип соединителя, приборный.
• 14 — условный размер корпуса.
• Б — блочный приборный корпус.
• 4 — количество контактов.
• Г — диаметр контактов 1 мм.
• 1 — неполная комплектация.
• А — золото на контактах.
• 1 — теплостойкость 100 °C.
• «5» — приёмка «5».

Применение

Соединитель 2РМ14Б4Г1А1 «5» предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Его применяют в приборной и блочной аппаратуре, где требуется компактное цилиндрическое соединение с четырьмя контактами диаметром 1 мм.

Благодаря золотому покрытию контактов обеспечивается стабильность электрического соединения. Негерметичное исполнение и блочный корпус позволяют использовать розетку в составе блоков и приборов, работающих при температурах от -60 °C до +100 °C, вибрации до 5000 Гц, ударах до 500 g и влажности до 98 % при 40 °C.
