Назначение изделия

2РМ14 КУН Кожух представляет собой корпусную деталь, предназначенную для использования в составе кабельных розеток электрических соединителей серии 2РМ14 с посадочным диаметром 14 мм. Изделие служит для механической защиты контактной группы, надёжной фиксации кабеля с угловым вводом и обеспечения экранирования от внешних электромагнитных помех. Кожух устанавливается на разъём посредством резьбового соединения и применяется преимущественно в негерметичных конструкциях, где требуется удобство монтажа и доступ к контактам при сохранении конструктивной прочности узла.

Маркировка КУН указывает на принадлежность детали к угловым негерметичным кожухам в номенклатуре серии 2РМ14. Изделие широко применяется в промышленной электронике, аппаратуре связи, авиационном оборудовании и системах, где необходима надёжная коммутация при умеренных токовых нагрузках.

Конструктивные особенности

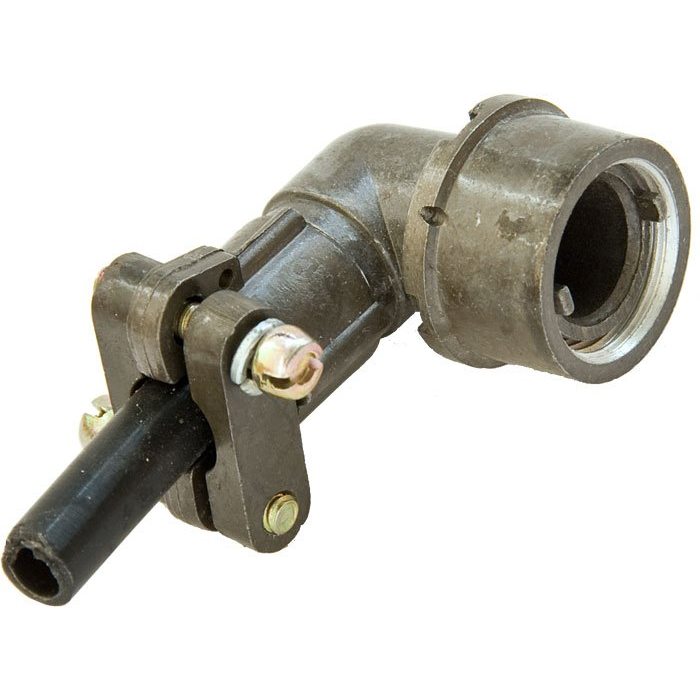

Кожух изготавливается из алюминиевого сплава, что обеспечивает сочетание малой массы и достаточной механической прочности. Наружная поверхность имеет рифление (накатку), облегчающее захват при монтаже и демонтаже вручную или с применением инструмента. Резьбовая часть позволяет выполнять установку на ответный элемент разъёма без дополнительных крепёжных деталей.

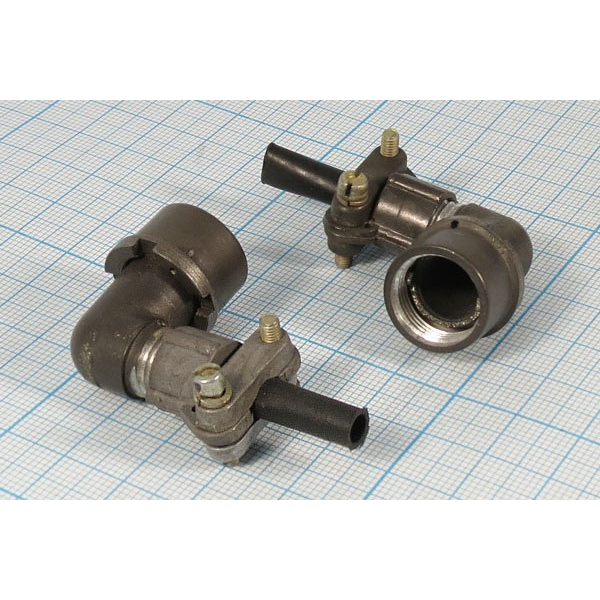

Конструкция предусматривает угловое расположение патрубка для ввода кабеля, что удобно при компоновке аппаратуры в ограниченном пространстве. Для повышения помехозащищённости кожух может использоваться в комплекте с экранирующими элементами. В номенклатуре серии существует вариация 2РМ14КУН без гайки, когда экранированная гайка поставляется отдельно и подбирается под конкретную задачу.

Электрические и эксплуатационные параметры серии

• Допустимый ток на контакт диаметром 1 мм — до 8 А.
• Рабочее напряжение — до 560 В.
• Теплостойкость — до 100 градусов Цельсия.
• Тип соединения — негерметичное.
• Способ фиксации кабеля — угловой патрубок с экранированием.

Совместимость и применение

Кожух 2РМ14 КУН совместим с разъёмами серии 2РМ14 и применяется при сборке кабельных розеток. Типичными аналогами по конструктивному исполнению являются 2РМ14 КПН (прямой кожух) и 2РМ14 КУЭ (эконом-исполнение), однако КУН выделяется именно угловой схемой ввода кабеля и возможностью комплектации экранирующими элементами.

1. Монтаж кабельной розетки с угловым выводом проводника.
2. Установка в аппаратуру с плотной компоновкой внутренних узлов.
3. Сборка негерметичных соединителей в промышленном оборудовании.
4. Применение в цепях, требующих экранирования от помех.

Чертёж сборки розетки 2РМ14КУН наглядно демонстрирует расположение кожуха, углового патрубка, контактной группы и узла фиксации кабеля. Такая компоновка обеспечивает устойчивость к вибрациям и механическим воздействиям без потери целостности электрического соединения.
