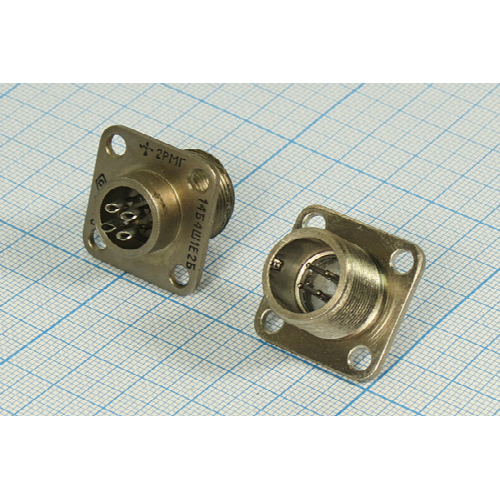

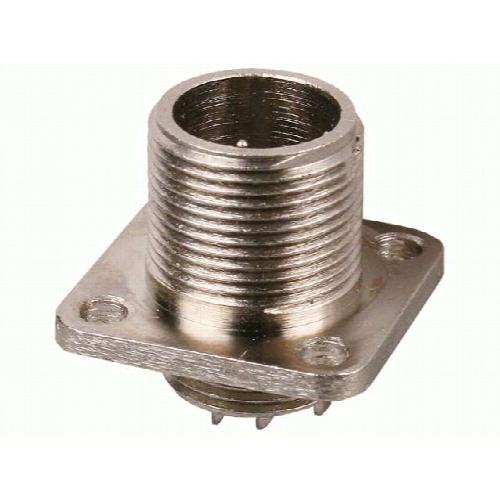

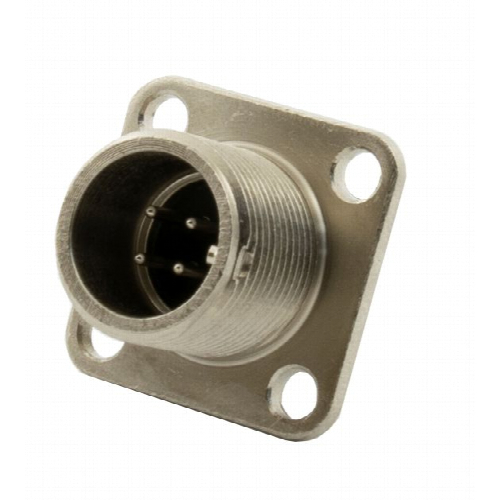

Назначение разъёма 2РМБ4Ш1Е2 ВП

Разъём 2РМБ4Ш1Е2 ВП относится к серии 2РМ и представляет собой малогабаритный цилиндрический соединитель блочной конструкции. Он предназначен для электрического соединения цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Модификация с индексом ВП обозначает приёмку «военное представительство», то есть изделие изготовлено и проверено в соответствии с требованиями к продукции военного назначения. Такие разъёмы допускаются к применению в аппаратуре, где предъявляются повышенные требования к надёжности и стабильности параметров.

Разъём применяется в качестве приборной вилки, устанавливаемой на корпусе блока или прибора. Блочное исполнение без патрубка упрощает монтаж и позволяет использовать соединитель в стеснённых условиях компоновки.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие типу соединителя и указанные в имеющихся данных о товаре.

• Тип: герметичный цилиндрический соединитель серии 2РМ.
• Посадочный диаметр: 14 миллиметров.
• Количество контактов: 4.
• Диаметр контактов: 1 миллиметр.
• Максимальная токовая нагрузка на каждый контакт: до 6 ампер.
• Максимальная токовая нагрузка на соединитель в целом: до 20 ампер.
• Сопротивление контактов: не более 15 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Рабочее напряжение: до 560 вольт.
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия.

Корпус разъёма изготавливается из алюминиевого сплава, что снижает массу изделия при сохранении механической прочности. Конструкция обеспечивает герметичность соединения и защиту контактов от внешних воздействий.

Габаритные размеры

Длина разъёма составляет 24 миллиметра, ширина — 24 миллиметра, высота — 26,5 миллиметра. Компактные размеры позволяют размещать соединитель на лицевой панели прибора без значительного увеличения занимаемого объёма.

Условия эксплуатации и применение

Разъём рассчитан на работу в условиях умеренного и холодного климата. Расширенный температурный диапазон от минус 60 до плюс 200 градусов Цельсия позволяет использовать его в аппаратуре, подвергающейся нагреву при работе, а также в оборудовании, эксплуатируемом на открытом воздухе или в неотапливаемых помещениях.

Основные области применения:

1. Радиоэлектронная аппаратура различного назначения.
2. Приборы и блоки, требующие герметичного электрического соединения.
3. Оборудование, работающее при высоких и низких температурах.
4. Устройства, где необходима устойчивость к внешним механическим и климатическим воздействиям.

Высокое сопротивление изоляции и низкое переходное сопротивление контактов обеспечивают стабильную передачу сигнала и питания. Совокупность этих параметров делает разъём пригодным для ответственных узлов, где недопустимы обрывы и помехи в цепи.

Краткие сведения

Артикул изделия — 7497. Категория — 2РМ. Год внесения в каталог — 2014. Производитель в предоставленных данных не указан. Комплектация, сведения о сертификатах и гарантийные условия в исходных данных отсутствуют.
