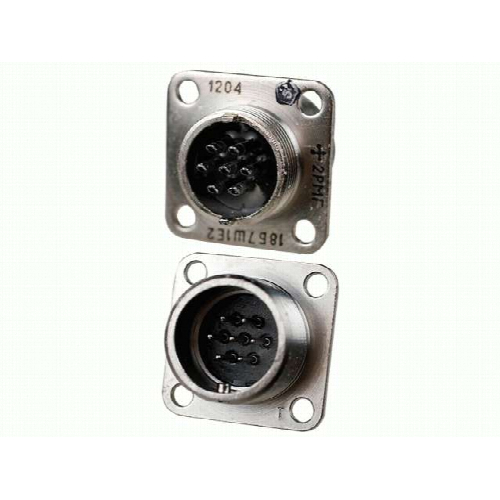

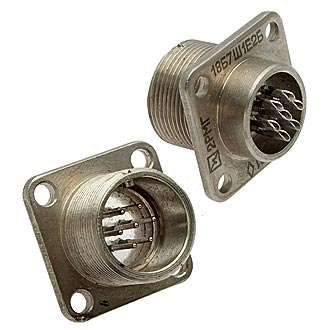

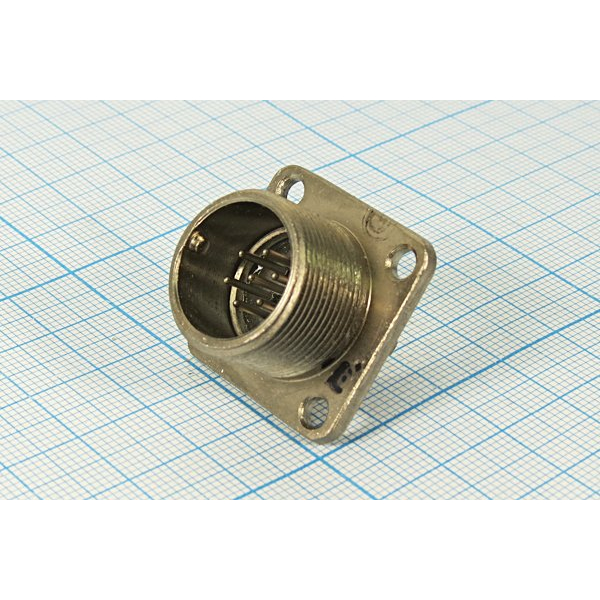

2РМБПН7Ш1Е2 2018г

Цена:

3350 ₽

Технические характеристики

2РМГ18БПН7Ш1Е2

2РМГ18Б7Ш1Е2 (вероятно, имеется в виду вариант 2РМГ18Б7Ш1Е2) — это низкочастотный цилиндрический герметичный соединитель в виде приборной вилки с резьбовой фиксацией.

Описание

Это блочный разъём серии 2РМГ с 7 контактами диаметром 1 мм, предназначенный для соединения и разъединения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов. Корпус выполнен из металла, изолятор — из карболита, контакты имеют серебряное или золотое покрытие. Посадочный диаметр корпуса — 18 мм, без патрубка и левой резьбы.

Технические характеристики

Соединитель выдерживает рабочее напряжение до 560–700 В и ток до 5–8 А на контакт, сопротивление контакта — не более 0,005–0,015 Ом. Сопротивление изоляции — минимум 5000 МОм (или 1000 МОм в некоторых вариантах).

Параметр	Значение
Рабочая частота	до 3 МГц
Температура	от -60°C до +100°C или +200°C +1
Вибрация (синусоидальная)	1–5000 Гц, до 490 м/с²
Удары (одиночные)	до 5000 м/с²
Наработка	минимум 1000 часов +1
Сочленения	до 500 циклов

Климатическое исполнение — УХЛ2.1, герметичность обеспечивает защиту в сложных условиях. Срок сохраняемости — 15–25 лет.

Описание

Назначение

Соединитель 2РМБПН7Ш1Е2 относится к категории 2РМ и представляет собой низкочастотный цилиндрический герметичный соединитель, выполненный в виде приборной вилки с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Применяется в составе электронной и электротехнической аппаратуры, где требуется надёжное и герметичное соединение.

Технические характеристики

Соединитель рассчитан на работу в широком диапазоне условий. Ниже приведены основные параметры, подтверждённые для данной серии соединителей.

Количество контактов: 7
Диаметр контактов: 1 мм
Рабочее напряжение: до 560–700 В
Ток на контакт: до 5–8 А
Сопротивление контакта: не более 0,005–0,015 Ом
Сопротивление изоляции: минимум 5000 МОм (в некоторых вариантах 1000 МОм)
Рабочая частота: до 3 МГц
Диапазон рабочих температур: от -60 °C до +100 °C или +200 °C
Вибрация (синусоидальная): 1–5000 Гц, до 490 м/с²
Удары (одиночные): до 5000 м/с²
Наработка: минимум 1000 часов
Сочленения: до 500 циклов
Климатическое исполнение: УХЛ2.1
Срок сохраняемости: 15–25 лет
Год: 2018

Корпус соединителя выполнен из металла, изолятор — из карболита, контакты имеют серебряное или золотое покрытие. Герметичность обеспечивает защиту от воздействия влаги и агрессивных сред.

Особенности конструкции

Соединитель 2РМБПН7Ш1Е2 имеет резьбовую фиксацию, что обеспечивает надёжное механическое соединение и предотвращает самопроизвольное разъединение при вибрациях и ударах. Конструкция позволяет использовать его в сложных условиях эксплуатации. Благодаря герметичному исполнению, соединитель может применяться в аппаратуре, работающей на открытом воздухе или в помещениях с повышенной влажностью.

Вариант исполнения без патрубка и левой резьбы делает его удобным для монтажа в ограниченном пространстве. Посадочный диаметр корпуса для данной модели может отличаться от других представителей серии, поэтому при установке рекомендуется руководствоваться сопроводительной документацией.

Применение

Соединитель 2РМБПН7Ш1Е2 применяется в радиоэлектронной аппаратуре, системах связи, измерительных приборах и другой технике, где требуется передача низкочастотных сигналов и питания. Он подходит для использования в цепях постоянного и переменного тока, а также для импульсных сигналов. Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону, соединитель востребован в авиационной, космической, морской и наземной технике.

Артикул: 1111. Категория: 2РМ. Год: 2018.
