Назначение соединителя 2РМБПН7Ш1Е2

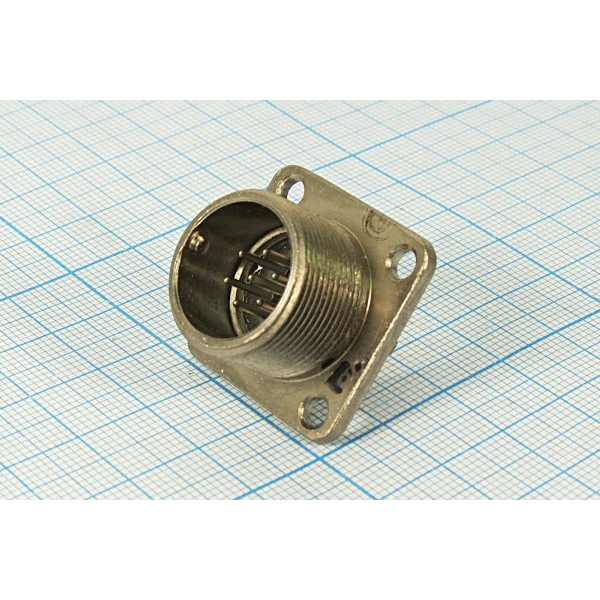

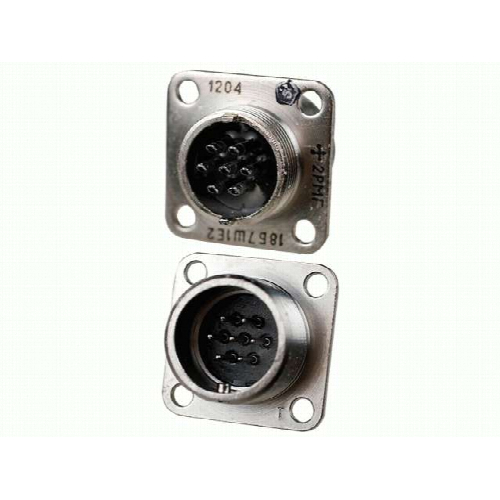

2РМБПН7Ш1Е2 — низкочастотный цилиндрический герметичный соединитель, выполненный в виде приборной блочной вилки с резьбовой фиксацией. Изделие предназначено для надёжного соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Конструкция ориентирована на применение в приборах и блоках, где требуется герметичный электрический переход и защита контактной группы от пыли, влаги и механических воздействий.

Соединитель относится к категории 2РМ и выпускается в блочном (приборном) исполнении, то есть монтируется непосредственно на корпус прибора или блока. Резьбовая фиксация обеспечивает устойчивое соединение ответных частей и препятствует самопроизвольному расчленению при вибрации и ударных нагрузках.

Расшифровка обозначения

Маркировка 2РМБПН7Ш1Е2 построена по принятой для этой серии схеме и содержит сведения о типе, размере корпуса, исполнении, числе контактов и специальных признаках:

• 2РМ — тип низкочастотного цилиндрического соединителя.
• Б — блочный (приборный) корпус.
• ПН — прямой патрубок для неэкранированного кабеля.
• 7 — количество контактов, семь штук, диаметром 1 мм.
• Ш1 — одношпоночная поляризация, контакты с химическим никелевым покрытием.
• Е2 — исполнение с теплостойкостью до 200 °C.

Условный размер корпуса в данной серии определяется посадочным диаметром, который составляет 18 мм. Такое сочетание признаков указывает на компактное приборное изделие с семью контактами, рассчитанное на объёмный монтаж пайкой.

Конструктивные особенности

Корпус соединителя цилиндрический, герметичный, с прямым патрубком под неэкранированный кабель. Поляризация одношпоночная, что исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей. Контакты имеют химическое никелевое покрытие, повышающее коррозионную стойкость и стабильность переходного сопротивления.

Монтаж выполняется объёмным способом с пайкой внутренних присоединений. Герметичность конструкции подтверждается отсутствием утечки воздуха при перепаде давления до 1,5 кгс/см².

Технические характеристики

Приведённые ниже параметры отражают подтверждённые данные по изделию и определяют область его применения.

• Максимальный ток на контакт — до 5–10 А в зависимости от сечения проводника.
• Рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Герметичность — отсутствие утечки воздуха при перепаде давления до 1,5 кгс/см².
• Вибрационные нагрузки — диапазон 5–5000 Гц при ускорении до 50g.
• Ударные нагрузки — до 500g.
• Диапазон рабочих температур — от минус 60 °C до плюс 200 °C.
• Наработка — не менее 1000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.

Условия эксплуатации

Изделие выпускается в исполнении УХЛ2.1 по ГОСТ 15150-69, что соответствует эксплуатации в умеренном и холодном климате. Сочетание теплостойкости до 200 °C, стойкости к вибрации и ударам, а также герметичности позволяет применять соединитель в жёстких условиях, включая воздействие перепадов давления и температур.

Применение

Соединитель 2РМБПН7Ш1Е2 используется в приборостроении, электронике, военной и промышленной технике. Его основное назначение — создание надёжных разъёмных соединений в герметичных корпусах, где требуется защита электрических цепей от пыли, влаги и механических воздействий.

Благодаря блочному исполнению изделие удобно для установки на приборные корпуса и блоки, а резьбовая фиксация и одношпоночная поляризация упрощают сборку и обслуживание. Семь контактов диаметром 1 мм обеспечивают передачу цепей питания и сигналов в составе аппаратуры, работающей при температурах от минус 60 °C до плюс 200 °C.

Год сведений о товаре — 2018. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
