Назначение соединителя 2РМБПН4Ш3Е2

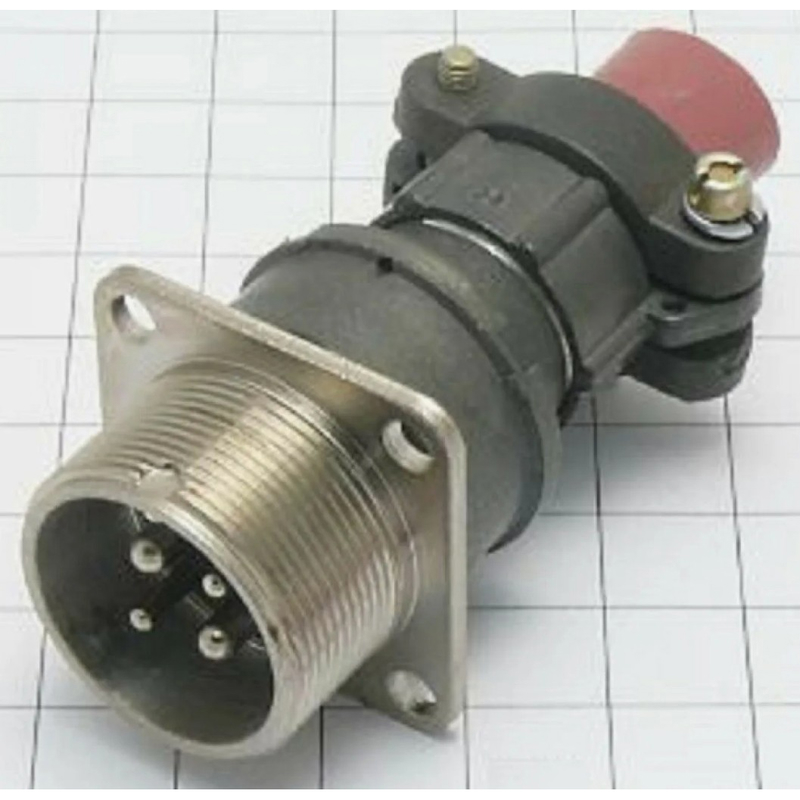

2РМБПН4Ш3Е2 — это герметичная блочная (приборная) вилка цилиндрического низкочастотного соединителя серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также цепей импульсного тока. Вилка применяется там, где требуется надёжное электрическое соединение при воздействии вибрации, механических ударов и значительных перепадов температуры.

Блочное (приборное) исполнение означает, что соединитель монтируется непосредственно на корпусе прибора или блока аппаратуры. Герметичная конструкция обеспечивает работоспособность изделия в условиях повышенной влажности и других неблагоприятных факторов окружающей среды.

Конструктивные особенности

В маркировке 2РМБПН4Ш3Е2 заложены основные параметры исполнения. Корпус имеет условный размер 22 мм. Присоединительный узел выполнен в виде прямого патрубка под неэкранированный кабель — обозначение ПН. Число контактов — 4, номер набора — Ш3. Покрытие контактных элементов — химникель, обозначенное буквой Е. Фиксация сочленённого положения осуществляется при помощи резьбового соединения, что исключает самопроизвольное разъединение под воздействием вибрации.

Серия 2РМ относится к цилиндрическим низкочастотным соединителям, широко применяемым в отечественной аппаратуре. Совместимость с ответными частями определяется одинаковым условным размером корпуса и типом резьбовой фиксации.

Технические характеристики

Изделие рассчитано на эксплуатацию в жёстких условиях. Ниже приведены подтверждённые параметры:

• рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц при ускорении до 500 метров на секунду в квадрате;
• устойчивость к одиночным механическим ударам — ускорение до 5000 метров на секунду в квадрате;
• устойчивость к многократным механическим ударам — ускорение до 1000 метров на секунду в квадрате;
• устойчивость к линейному ускорению — до 2000 метров на секунду в квадрате;
• ресурс наработки — не менее 1000 часов;
• количество циклов сочленений — не менее 500.

Климатическое исполнение — УХЛ2.1. Такое исполнение подразумевает работу в умеренном и холодном климате при размещении в помещениях, где параметры среды соответствуют указанной категории.

Применение

Соединитель 2РМБПН4Ш3Е2 применяется в приборах и оборудовании, к которым предъявляются повышенные требования по надёжности соединения. К таким условиям относятся вибрационные нагрузки, механические удары, линейные ускорения и экстремальные температуры. Типичными областями использования являются измерительная и радиотехническая аппаратура, блоки управления, устройства автоматики и другие изделия, где необходим герметичный блочный разъём с резьбовой фиксацией.

Благодаря четырём контактам и покрытию из химникеля вилка обеспечивает стабильный электрический контакт и стойкость к коррозионному воздействию. Прямой патрубок под неэкранированный кабель упрощает монтаж и позволяет подключать кабельные линии без экранирующей оплётки.

Условия эксплуатации и обслуживание

При монтаже соединителя необходимо обеспечить надёжную затяжку резьбового соединения, чтобы исключить ослабление контакта при вибрации. Кабель, заводимый в патрубок ПН, не должен иметь экранирующей оплётки. Для сохранения герметичности следует избегать повреждения уплотнительных элементов корпуса при сборке.

В процессе эксплуатации изделие выдерживает не менее 500 циклов сочленений и сохраняет работоспособность на протяжении не менее 1000 часов наработки. Указанные параметры подтверждают пригодность соединителя для аппаратуры длительного использования в тяжёлых условиях.

Год сведений о товаре — 2022. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и сертификатах в описании не приводятся. Артикул изделия — 1153, категория — 2РМ.
