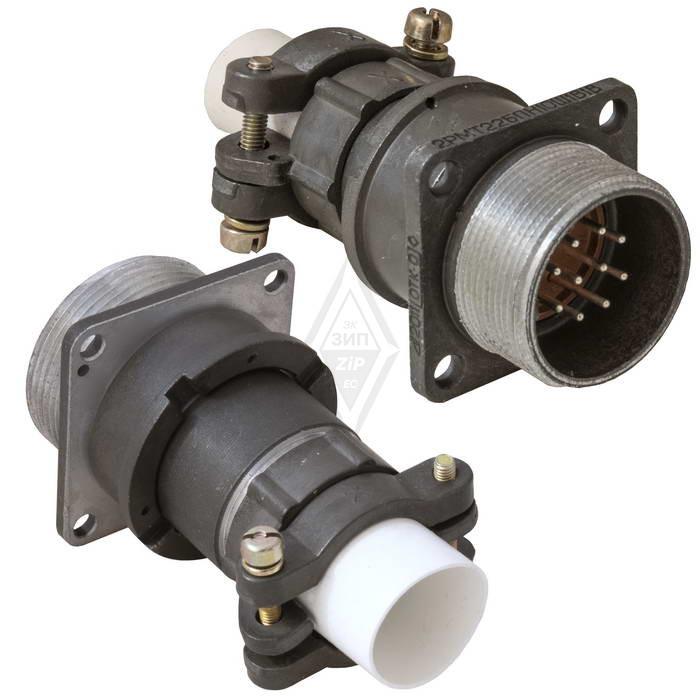

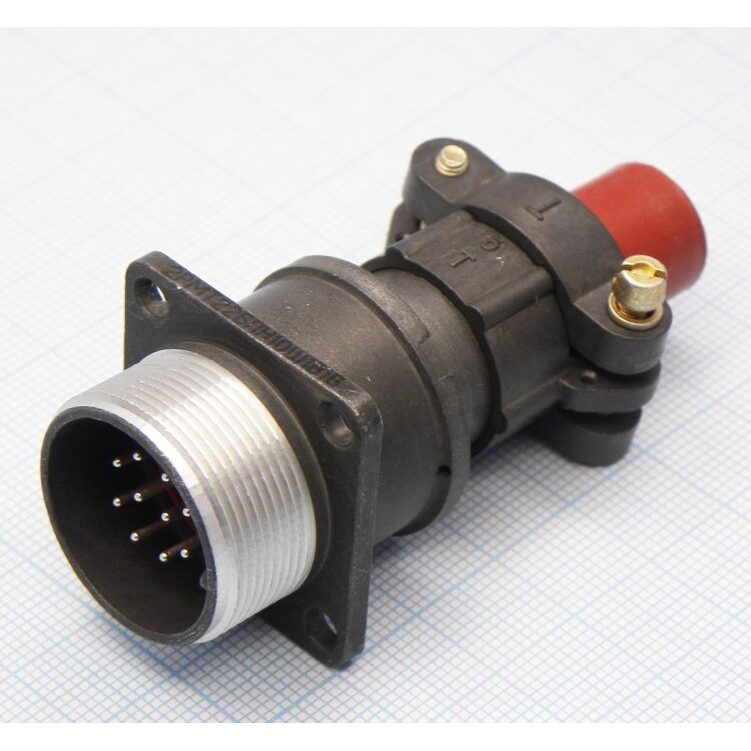

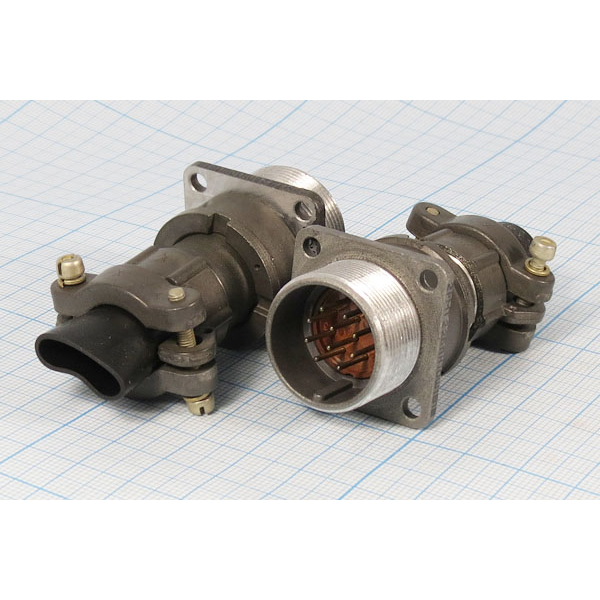

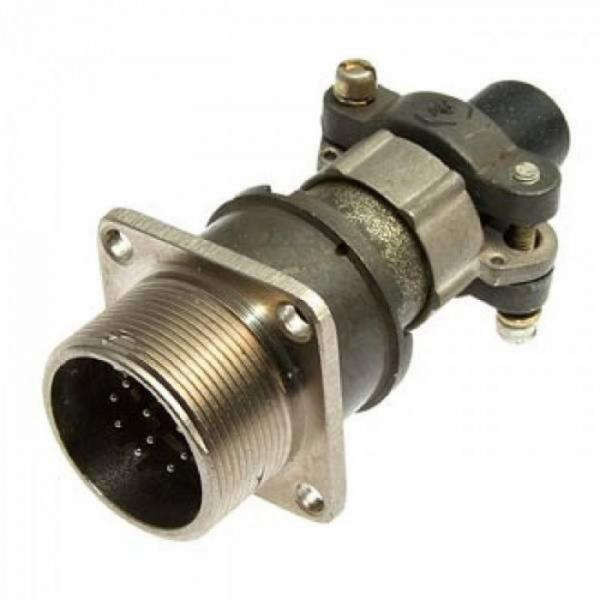

Назначение соединителя 2РМБПН10Ш1В1В

Соединитель 2РМБПН10Ш1В1В относится к категории 2РМ и представляет собой цилиндрический низкочастотный электрический соединитель вилочного типа. Он предназначен для создания надёжного электрического соединения между отдельными блоками, узлами и приборами в составе радиоэлектронной аппаратуры и промышленного оборудования. Приборный корпус и блочное исполнение позволяют монтировать соединитель непосредственно на панель или шасси устройства, обеспечивая стабильный контакт при эксплуатации в жёстких условиях.

Модель предназначена для работы с неэкранированным кабелем: прямой патрубок и накидная гайка обеспечивают механическое крепление и защиту зоны сочленения. Резьбовой метод сочленения с одношпоночной поляризацией исключает неправильную стыковку ответных частей и гарантирует повторяемость соединения при многократных циклах сборки и разборки.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели и её конструктивного исполнения.

• Количество контактов — 10 штук, штыревые, круглые, диаметр контакта 1 мм.
• Максимальный рабочий ток — 7 А на один контакт, до 58 А на разъём в целом.
• Рабочее напряжение — до 560 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, климатическое исполнение В2.1.
• Сопротивление изоляции — 5000 МОм, электрическая прочность — 1850 В.
• Стойкость к вибрации — диапазон 1–5000 Гц при ускорении до 50 g, удары — до 500 g.
• Ресурс — 500 сочленений, наработка на отказ — до 175 000 часов при температуре 80 градусов Цельсия.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни ЛС59-1 с серебряным покрытием, они являются извлекаемыми, что упрощает обслуживание и замену при необходимости. Метод монтажа — пайка на панель.

Габаритные размеры соединителя составляют 30 на 30 на 55,5 мм. Резьба накидной гайки — M24 на 1. Диаметр монтажного отверстия — 3,4 мм.

Метод сочленения — резьбовой, поляризация — одношпоночная. Такое сочетание обеспечивает плотную фиксацию и предотвращает случайное рассоединение под воздействием вибрации и ударных нагрузок.

Применение

Соединитель 2РМБПН10Ш1В1В применяется в устройствах, где требуется передача электрических сигналов и питания между блоками при повышенных требованиях к надёжности и стойкости к внешним воздействиям. Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатическому исполнению В2.1 он подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях, включая перепады температур, вибрацию и ударные нагрузки.

Типовые области применения — промышленная электроника, приборные комплексы, измерительная и испытательная техника, системы управления, где используются цилиндрические низкочастотные соединители серии 2РМ. Вилочное исполнение и приборный корпус делают модель удобной для установки на панель прибора, а пайка контактов обеспечивает надёжное и долговечное электрическое соединение.

При подборе ответной части следует учитывать тип сочленения, резьбу накидной гайки M24 на 1, одношпоночную поляризацию и число контактов — 10 штук диаметром 1 мм. Соблюдение этих параметров гарантирует совместимость и сохранение заявленных электрических характеристик.

Условия эксплуатации и ресурс

Соединитель рассчитан на 500 сочленений, что определяет его пригодность для узлов, подвергающихся периодическому обслуживанию. Наработка на отказ достигает 175 000 часов при температуре 80 градусов Цельсия. Сопротивление изоляции 5000 МОм и электрическая прочность 1850 В подтверждают возможность использования в цепях с рабочим напряжением до 560 В. Устойчивость к вибрации в диапазоне 1–5000 Гц при 50 g и к ударам до 500 g позволяет применять соединитель в аппаратуре, испытывающей значительные механические нагрузки.
