Назначение соединителя 2РМБПН10Ш1Е2

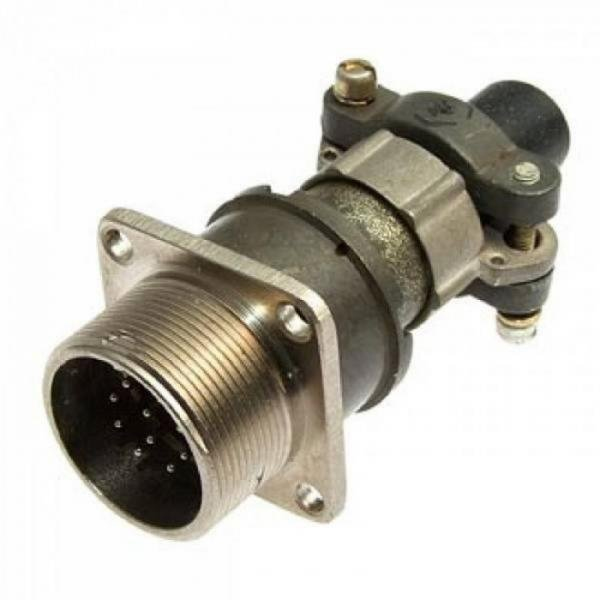

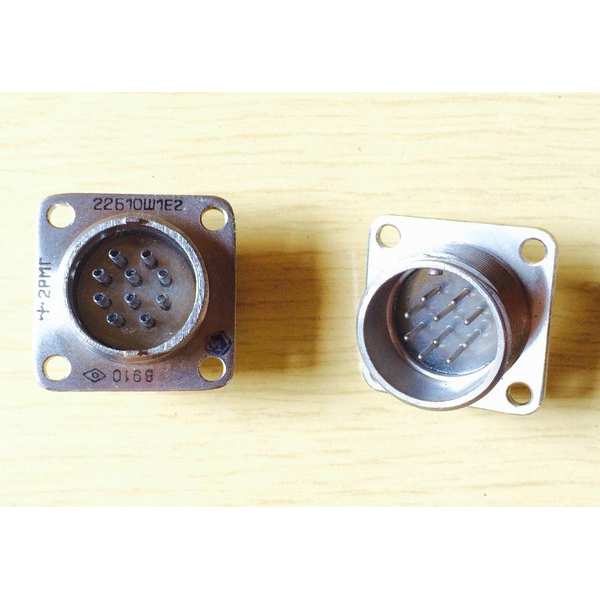

Соединитель 2РМБПН10Ш1Е2 — низкочастотный герметичный цилиндрический разъём серии 2РМ, выполненный в виде блочной приборной вилки с прямым патрубком. Он предназначен для соединения и разъединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока в условиях воздействия вибрации, ударов и перепадов температур.

Блочное исполнение корпуса означает, что изделие монтируется непосредственно на прибор или блок аппаратуры, а прямой патрубок служит для ввода и крепления кабеля или жгута проводов. Такое конструктивное решение позволяет использовать разъём в составе стационарной и бортовой аппаратуры, где требуется надёжное механическое соединение и сохранение работоспособности при интенсивных эксплуатационных нагрузках.

Расшифровка маркировки

Обозначение 2РМБПН10Ш1Е2 построено по принятой для серии 2РМ системе и раскрывает основные признаки исполнения изделия:

• 2РМ — тип электрического цилиндрического соединителя;
• Б — блочный (приборный) корпус;
• ПН — прямой патрубок, монтируемый на прибор;
• 10 — количество контактов (10 штырей);
• Ш — вилка, то есть штыревой вариант исполнения;
• 1 — одношпоночное сочленение, задающее поляризацию положения при стыковке;
• Е2 — исполнение по теплостойкости до 200 градусов Цельсия, как правило, в герметичном варианте для работы в жёстких климатических условиях.

Электрические и механические параметры

Разъём рассчитан на эксплуатацию в цепях с нормированными электрическими нагрузками. Ниже приведены подтверждённые характеристики исполнения:

• количество контактов — 10 штыревых диаметром около 1 миллиметра;
• максимальное рабочее напряжение — до порядка 560 вольт постоянного и переменного тока;
• допустимый ток — до порядка 5 ампер на один контакт и до нескольких десятков ампер на разъём в целом в зависимости от нагрузочного режима;
• сопротивление изоляции в нормальных условиях — не менее 5000 мегаом;
• переходное сопротивление контакта — в единицах миллиом;
• устойчивость к вибрации, одиночным и многократным ударам;
• рабочий диапазон температур — примерно от минус 60 до плюс 200 градусов Цельсия.

Совокупность этих параметров обеспечивает стабильный электрический контакт и сохранение изоляционных свойств при значительных механических и тепловых воздействиях.

Условия эксплуатации и области применения

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает применение соединителя как в наружных условиях, так и внутри приборов и блоков. Это делает его пригодным для аппаратуры, работающей в широком диапазоне температур и при повышенной влажности.

Разъём применяется в составе приборных и блочных соединений, где требуется быстрая и надёжная стыковка электрических цепей. Одношпоночное сочленение исключает неправильную ориентацию ответных частей, а герметичное исполнение защищает контактную группу от внешних воздействий. Типичные сферы использования — промышленная электроника, измерительная и испытательная аппаратура, системы управления и связи, а также другие устройства, к которым предъявляются требования по стойкости к вибрации, ударам и перепадам температур.

Артикул изделия — 1152. Категория — 2РМ. Производитель в предоставленных данных не указан.
