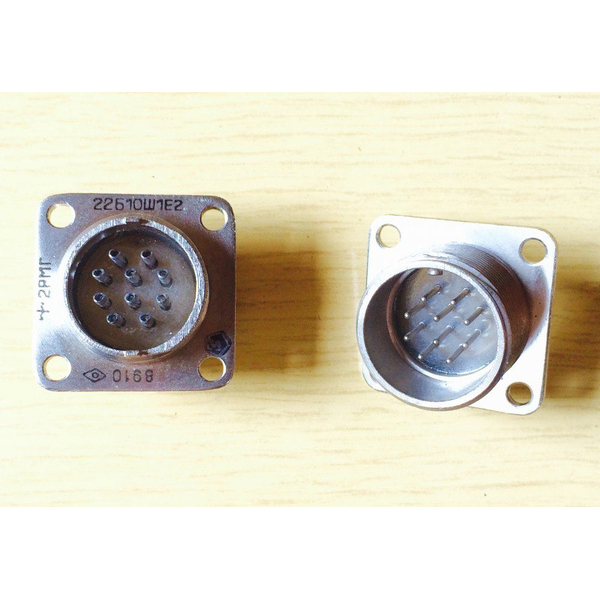

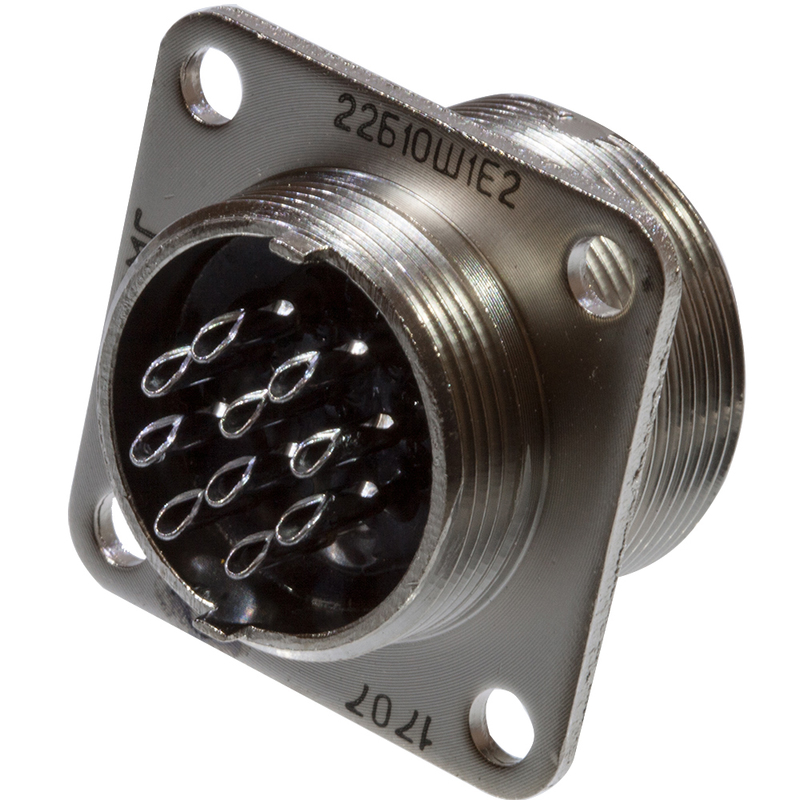

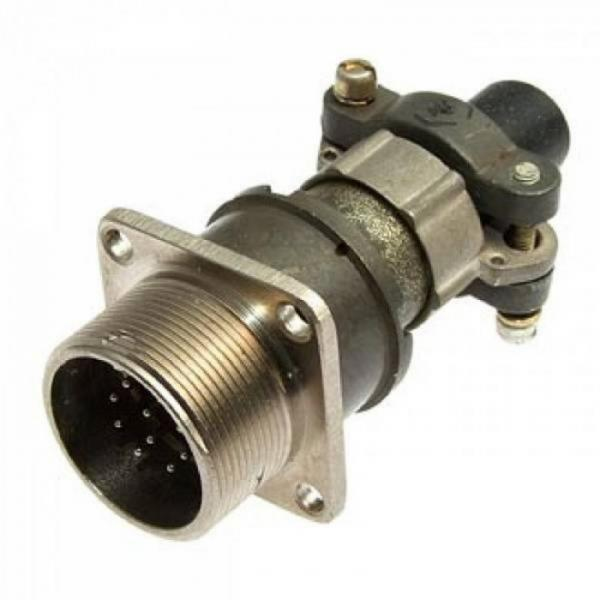

2РМБПН10Ш1Е2 2022г

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМГ22БПН10Ш1Е2

Соединители 2РМГ22БПН10Ш1Е2 представляют собой электрические цилиндрические герметичные разъемы, которые широко используются в различных электронных и приборных устройствах. Вот основные характеристики этих соединителей:

Тип разъема : вилка, относится к серии 2РМГ, которая включает в себя разъемы с разными размерами корпуса, включая 22.
Количество контактов : 10 контактов, что позволяет подключать несколько линий сигнала или питания.
Максимальное рабочее напряжение : До 560 В, что делает их пригодными для использования в системах с относительно высоким напряжением.
Токовая нагрузка : До 7 А на все контакты, что позволяет использовать их для подключения устройств с умеренной мощностью.
Покрытие контактов : Серебро, что обеспечивает хорошую проводимость и защиту от коррозии.
Тип патрубка : Прямой, предназначен для неэкранированного кабеля.
Применение : Используются в качестве приборных вилок, могут быть применены в различных электронных устройствах и системах, где требуется герметичность и надежная связь.

Эти соединители доступны для покупки у различных поставщиков и могут быть использованы в различных отраслях промышленности, где требуется надежная и герметичная электрическая связь.

Соединитель 2РМГ22БПН10Ш1Е2 — это герметичная блочная (приборная) вилка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

Тип соединителя : 2РМГ — герметичный цилиндрический.
Условный размер корпуса : 22.
Вид корпуса : Б — блочный (приборный).
Вид патрубка : П — прямой.
Вид гайки патрубка : Н — для неэкранированного кабеля.
Количество контактов : 10.
Часть соединителя : Ш — вилка.
Обозначение сочетания контактов : 1 — все контакты ?1,0 мм.
Покрытие контактов : Е — химникель.
Теплостойкость : 2 — до 200°С.

Применение и совместимость

вилки серии 2РМГ сочленяются с кабельными розетка ми серии 2РМТ. Сочленение соединителей осуществляется резьбовым способом, с одношпоночной поляризацией корпусов. Эти соединители подходят для внутреннего монтажа в климатическом исполнении УХЛ.

Технические параметры

Рабочее напряжение : до 560 В.
Максимальная токовая нагрузка на одиночный контакт : до 5 А для контактов ?1,0 мм.
Общая максимальная токовая нагрузка : до 42 А.
Сопротивление контактов : не более 15 МОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.
Рабочая температура : от -60 до +100°C (или до +200°C в зависимости от модификации).
Минимальная наработка : не менее 1000 часов.
Максимальное количество сочленений-расчленений : до 500 раз.

Эти соединители также выдерживают синусоидальную вибрацию и механические удары, что делает их подходящими для использования в различных условиях эксплуатации.

Описание

Общее описание

Соединитель 2РМБПН10Ш1Е2 — это электрический цилиндрический разъем, относящийся к серии 2РМ. Он представляет собой блочную (приборную) вилку, предназначенную для объемного монтажа в различных электронных и приборных устройствах. Согласно маркировке, изделие имеет прямой патрубок для неэкранированного кабеля и 10 контактов. Разъемы этой серии широко применяются для обеспечения надежного электрического соединения в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Артикул товара — 1150.

Технические характеристики

Ниже приведены основные параметры, соответствующие маркировке и данным каталога для соединителей серии 2РМ:

Тип соединителя: блочная (приборная) вилка.
Серия: 2РМ (цилиндрический разъем).
Количество контактов: 10.
Диаметр контактов: 1,0 мм (обозначение сочетания контактов «1»).
Покрытие контактов: химникель (обозначение «Е»).
Теплостойкость: до 200 °С (обозначение «2»).
Максимальное рабочее напряжение: до 560 В.
Максимальная токовая нагрузка на одиночный контакт: до 5 А (для контактов диаметром 1,0 мм).
Общая максимальная токовая нагрузка: до 42 А.
Сопротивление контактов: не более 15 МОм.
Сопротивление изоляции: не менее 5000 МОм.
Емкость между контактами: не более 6 пФ.
Рабочая температура: от -60 °С (верхний предел в предоставленных данных не указан).

Применение и совместимость

Соединитель 2РМБПН10Ш1Е2 предназначен для использования в качестве приборной вилки в электро-, радио- и контрольно-измерительных приборах. Он подходит для внутреннего монтажа в климатическом исполнении УХЛ. Сочленение с ответными частями осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что обеспечивает надежную фиксацию и предотвращает неправильное подключение.

Согласно данным каталога, вилки серии 2РМГ (герметичный вариант) сочленяются с кабельными розетками серии 2РМТ. Для модели 2РМБПН10Ш1Е2, вероятно, также применимы ответные части серии 2РМТ, однако точная совместимость определяется по эксплуатационной документации. Разъемы данной серии обеспечивают надежную электрическую связь в условиях, требующих устойчивости к вибрациям и умеренным климатическим воздействиям.

Особенности конструкции

Конструкция разъема включает цилиндрический корпус с резьбовым соединением, прямой патрубок для неэкранированного кабеля и изоляционные элементы, обеспечивающие электрическую прочность. Контакты изготовлены с покрытием химникель, что повышает коррозионную стойкость и износостойкость. Теплостойкость до 200 °С позволяет эксплуатировать соединитель в условиях повышенных температур.

Условия эксплуатации

Разъем рассчитан на работу при температуре от -60 °С. Климатическое исполнение УХЛ предполагает использование в умеренном и холодном климате. Изделие не предназначено для работы в агрессивных средах без дополнительной защиты, если иное не указано в документации.
