Назначение разъёма 2РМБПН

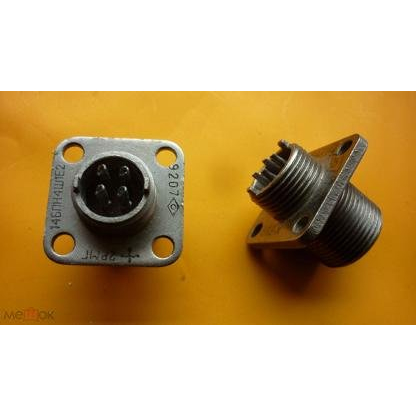

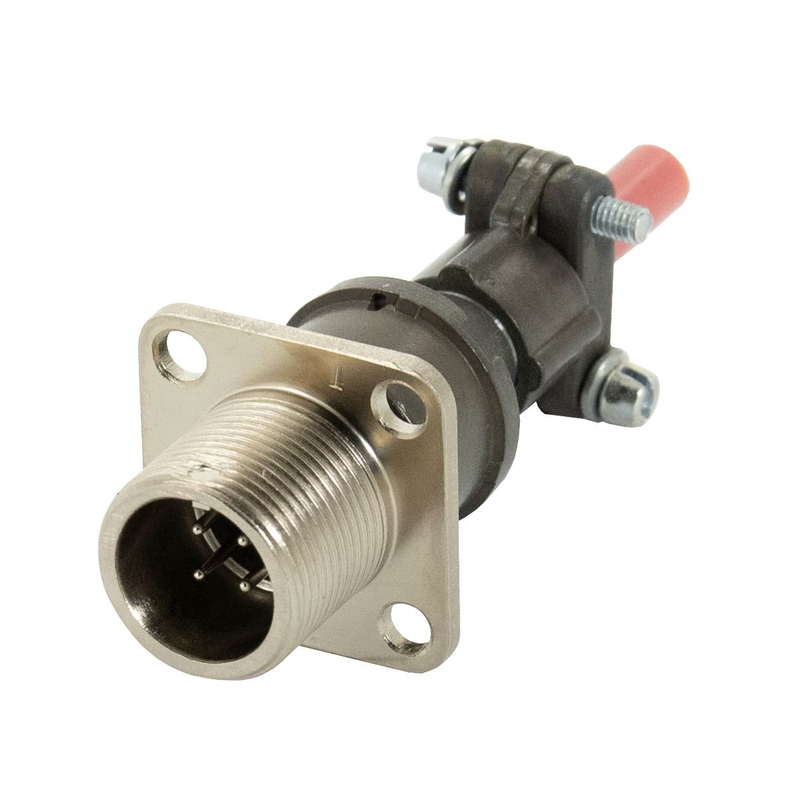

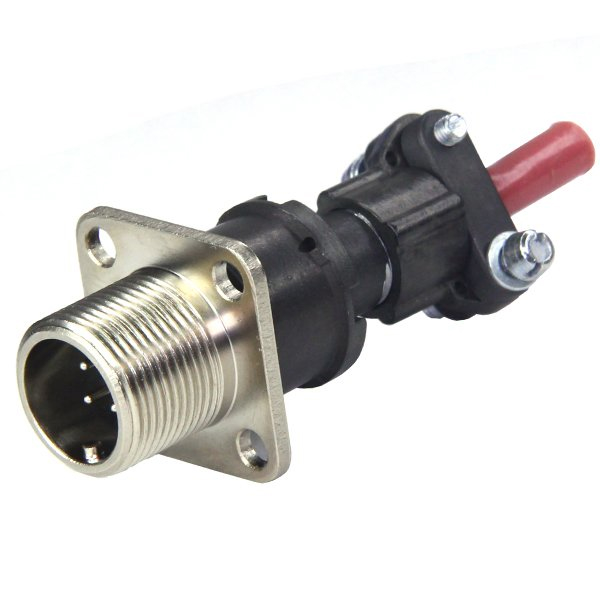

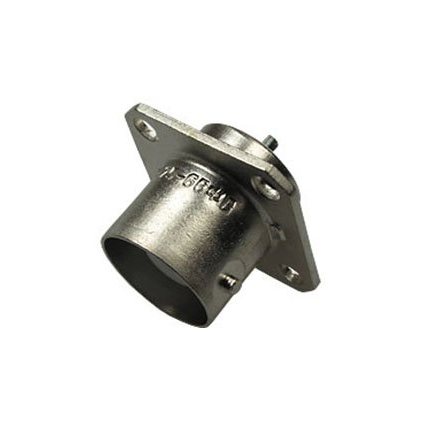

2РМБПН — герметичный цилиндрический электрический разъём серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу приборных (блочных) вилок и применяется там, где требуется надёжная коммутация в условиях вибрации, ударов, перепадов температуры и повышенной влажности. Артикул позиции — 1086, категория — 2РМ.

Разъём востребован в приборостроении, промышленной электронике и других отраслях, где к соединителям предъявляются повышенные требования по герметичности и механической стойкости. Конструкция рассчитана на эксплуатацию в составе кабельных сборок с неэкранированным проводом.

Расшифровка обозначения

Маркировка 2РМБПН читается по элементам:

• 2РМ — тип цилиндрического герметичного разъёма;
• Б — блочное (приборное) исполнение корпуса;
• П — прямой патрубок для присоединения кабеля;
• Н — исполнение под неэкранированный кабель.

Число контактов, вид покрытия и другие индексы указываются дополнительно в полном обозначении конкретной модели. Сочленение — резьбовое, с одношпоночной поляризацией, что исключает неправильную стыковку ответных частей.

Технические характеристики

Ниже приведены подтверждённые параметры серии, к которой относится изделие:

• условный размер корпуса — 14 мм;
• максимальное напряжение — до 560 В;
• ток на контакт — до 7 А;
• рабочая температура — от минус 60 °C до плюс 100 °C, в версиях с повышенной теплостойкостью — до плюс 200 °C;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контакта — до 0,015 Ом;
• герметичность — отсутствие утечки воздуха при давлении до 1,5 кгс/см².

Условный размер корпуса 14 мм определяет компактность изделия и возможное количество контактов, например четыре контакта в соответствующих моделях.

Устойчивость к механическим и климатическим нагрузкам

Разъём выдерживает синусоидальную вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 500 м/с². Механические удары: одиночные — с ускорением до 5000 м/с², многократные — до 1000 м/с². Линейное ускорение — до 2000 м/с². Сочетание герметичного корпуса и стойкости к нагрузкам позволяет применять изделие в аппаратуре, работающей в сложных условиях эксплуатации.

Ресурс и условия применения

Ресурс сочленений — 500 соединений и расчленений. Наработка составляет от 1000 до 1500 часов, срок хранения — 25 лет. Для монтажа используется прямой патрубок под неэкранированный кабель; фиксация ответной части обеспечивается резьбовым соединением с одношпоночной поляризацией.

1. Подготовить кабель в соответствии с диаметром патрубка и требованиями к разделке.
2. Соединить части разъёма по шпонке, избегая перекоса.
3. Затянуть резьбовое соединение до упора, не прилагая избыточных усилий.
4. Проверить надёжность фиксации контактов и герметичность стыка перед подачей напряжения.

Изделие поставляется как самостоятельная позиция каталога; сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных не указаны. Перед применением рекомендуется уточнять полное обозначение модели с числом контактов и типом покрытия, поскольку от этих индексов зависят электрические параметры конкретного исполнения.
