Назначение соединителя 2РМБПЭ7Ш1Е2

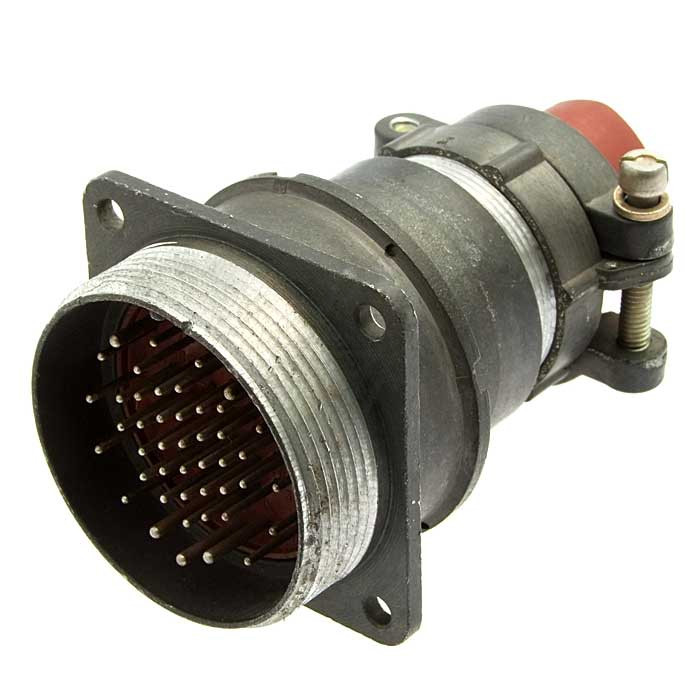

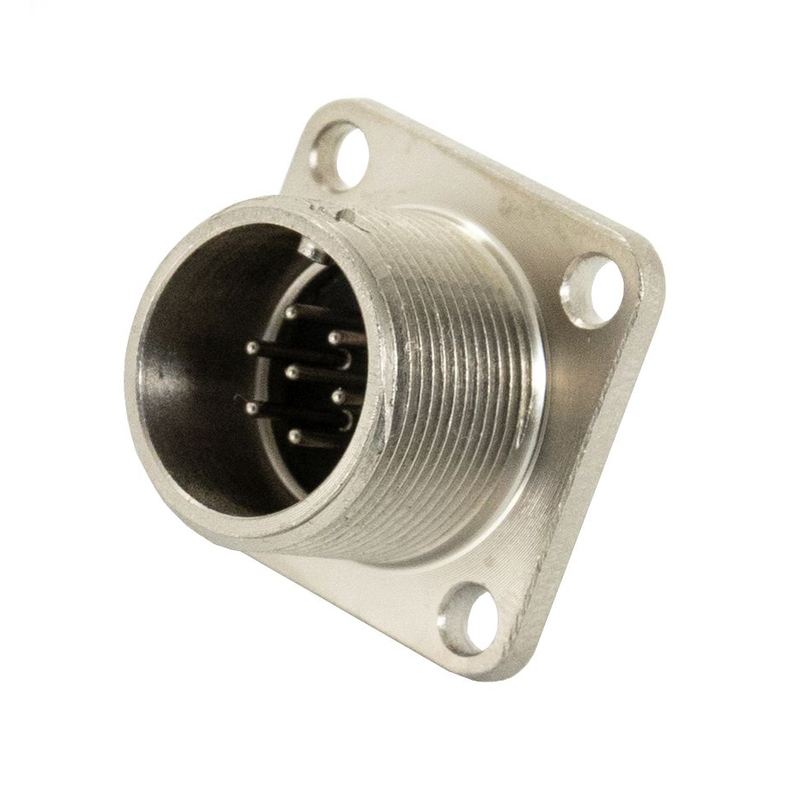

2РМБПЭ7Ш1Е2 — это герметичная блочная вилка цилиндрического соединителя серии 2РМГ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Блочное (приборное) исполнение корпуса позволяет устанавливать вилку непосредственно на прибор, блок или панель оборудования, обеспечивая надёжное электрическое соединение в составе ответной части.

Соединитель применяется там, где требуется герметичность, стойкость к перепадам температур и механическим нагрузкам: в приборах, работающих в жёстких условиях эксплуатации, в том числе при пониженном давлении и интенсивной вибрации.

Конструктивные особенности

Корпус вилки имеет посадочный диаметр 18 миллиметров и блочный тип без левой резьбы. Конструкция оснащена прямым патрубком под экранированный кабель, что упрощает монтаж экранированных линий связи. Контакты выполнены штыревыми, их количество — 7, все контакты имеют диаметр 1 миллиметр. Покрытие контактов — никель.

Маркировка изделия читается следующим образом:

• 2РМГ — тип соединителя, герметичный цилиндрический;
• 18 — условный размер, посадочный диаметр корпуса 18 миллиметров;
• Б — блочный корпус;
• П — прямой патрубок для экранированного кабеля;
• Э — покрытие контактов никелем;
• 7 — количество контактов;
• Ш — вилка штыревого типа;
• 1 — все контакты диаметром 1 миллиметр;
• Е2 — теплостойкость до 200 градусов Цельсия с покрытием никель.

Технические характеристики

Рабочее напряжение соединителя достигает 560 вольт, максимальный ток на контакт — 4 ампера. Сопротивление контакта составляет не более 30 миллиом, сопротивление изоляции — не менее 5000 мегаом. Рабочий диапазон температур — от минус 60 до плюс 200 градусов Цельсия, с учётом перегрева контактов допускается работа до плюс 180 градусов Цельсия.

Ресурс изделия подтверждён следующими показателями: количество циклов сочленения и расчленения — 500, наработка — не менее 1000 часов, срок хранения — 25 лет.

Условия эксплуатации и совместимость

Соединитель выдерживает вибрацию в диапазоне от 5 до 5000 герц, ускорения до 500 метров на секунду в квадрате, механические удары до 5000 метров на секунду в квадрате, а также пониженное давление до 133, умноженных на 10 в минус двенадцатой степени паскаля. Такие параметры делают вилку пригодной для ответственных применений в приборостроении.

Ответной частью для данной вилки служит розетка типа 2РМТ. Совместное использование вилки 2РМБПЭ7Ш1Е2 и розетки 2РМТ образует герметичное разъёмное соединение с числом контактов 7 и диаметром контактов 1 миллиметр.

Применение

Вилка 2РМБПЭ7Ш1Е2 применяется в электрических цепях постоянного и переменного тока частотой до 3 мегагерц. Её используют в составе блоков и приборов, где необходимы герметичность, теплостойкость до 200 градусов Цельсия, стойкость к вибрации и ударам, а также работа при пониженном давлении. Изделие подходит для эксплуатации в диапазоне температур от минус 60 до плюс 200 градусов Цельсия и рассчитано на длительный срок хранения — до 25 лет.
