Назначение соединителя

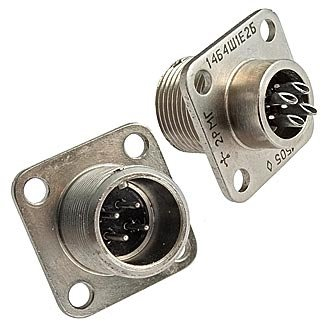

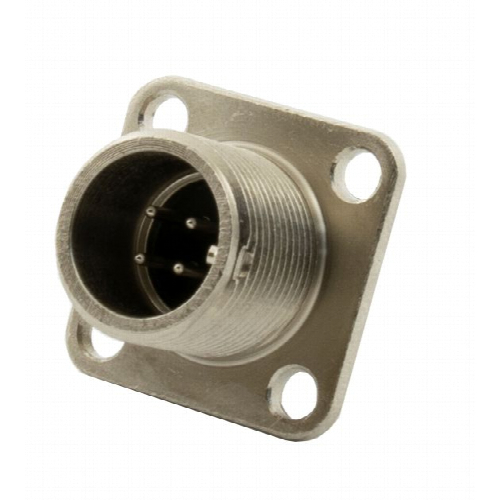

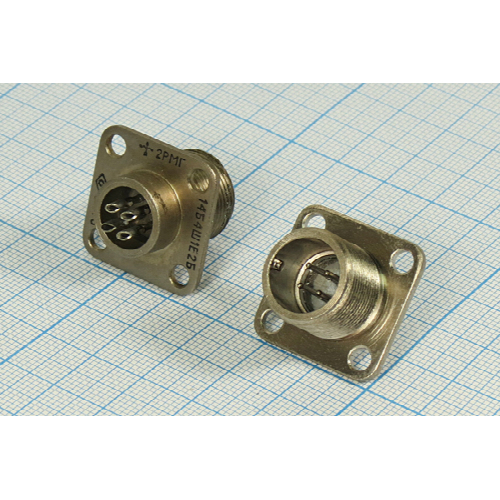

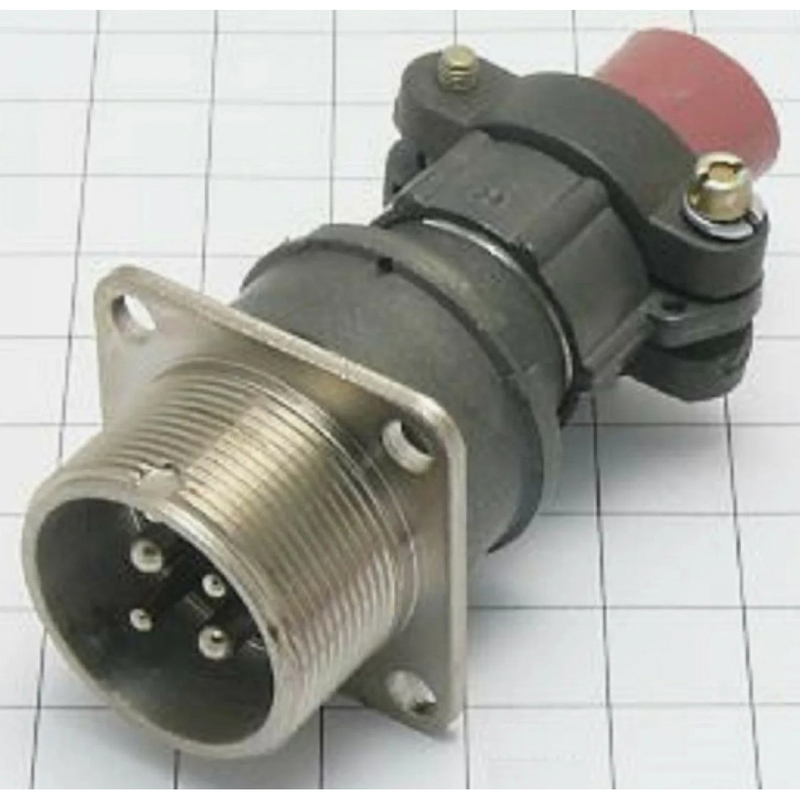

2РМБПЭ4Ш1Е2 — это герметичная приборная вилка из серии цилиндрических электрических соединителей 2РМ. Изделие предназначено для электрического соединения цепей в составе приборов, блоков и кабельных сборок, работающих в сложных условиях эксплуатации. Приборная вилка устанавливается на корпусе прибора или блока, а ответная часть соединителя подключается со стороны кабеля. Герметичное исполнение позволяет использовать соединитель в тех случаях, когда требуется защита контактной группы от проникновения влаги, пыли и других факторов внешней среды.

Расшифровка маркировки

Обозначение 2РМБПЭ4Ш1Е2 читается по элементам следующим образом:

• 2РМ — тип цилиндрического электрического соединителя;
• Б — блочный (приборный) корпус без левой резьбы;
• ПЭ — прямой патрубок для экранированного кабеля;
• 4 — четыре контакта диаметром 1 мм;
• Ш — приборная вилка;
• 1 — теплостойкость до 100 градусов Цельсия;
• Е — экранирование;
• 2 — вариант исполнения.

Условный размер корпуса — 14, что соответствует посадочному диаметру 14 мм. Артикул изделия — 1089. Категория товара — 2РМ. Производитель в предоставленных данных не указан, поэтому сведения о нём в описании не приводятся.

Технические характеристики

Вилка рассчитана на рабочее напряжение до 560 В постоянного или переменного тока. Максимальный ток на один контакт составляет 6 А, общий ток по соединителю — 20 А. Сопротивление контакта не превышает 0,015 Ом, а сопротивление изоляции — не менее 5000 МОм. Соединитель обеспечивает герметичность: утечка воздуха при давлении 1,5 килограмм-силы на квадратный сантиметр не допускается.

Изделие устойчиво к механическим нагрузкам. Оно выдерживает вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Указанные параметры определяют применимость вилки в условиях интенсивных динамических воздействий.

Условия эксплуатации и ресурс

Соединитель предназначен для климатического исполнения УХЛ. Наработка составляет не менее 1500 часов при температуре 100 градусов Цельсия. Ресурс сочленений-расчленений — 500 циклов, срок хранения — 25 лет. Такие показатели позволяют использовать изделие в составе оборудования, рассчитанного на длительный срок службы и периодическое подключение и отключение.

Конструктивные особенности и монтаж

Покрытие контактов — химический никель. Монтаж выполняется пайкой. Сочетание частей соединителя — резьбовое, с одношпоночной поляризацией, что обеспечивает правильное взаимное ориентирование вилки и ответной части и исключает неверное подключение. Прямой патрубок ПЭ предназначен для экранированного кабеля, а исполнение с индексом Е предусматривает экранирование, снижающее влияние помех.

Область применения

2РМБПЭ4Ш1Е2 подходит для электрических цепей с частотой до 3 МГц и применяется в сложных условиях эксплуатации. Типичные области использования — приборы и блоки радиоэлектронной аппаратуры, измерительная и промышленная техника, кабельные сборки, где требуются герметичность, экранирование и стойкость к вибрации, ударам и перепадам температуры. Благодаря четырём контактам диаметром 1 мм и корпусу с посадочным диаметром 14 мм вилка подходит для компактных узлов с небольшим числом сигнальных или питающих цепей при указанных выше токовых и частотных ограничениях.
