Назначение соединителя 2РМБПЭ10Ш1Е2

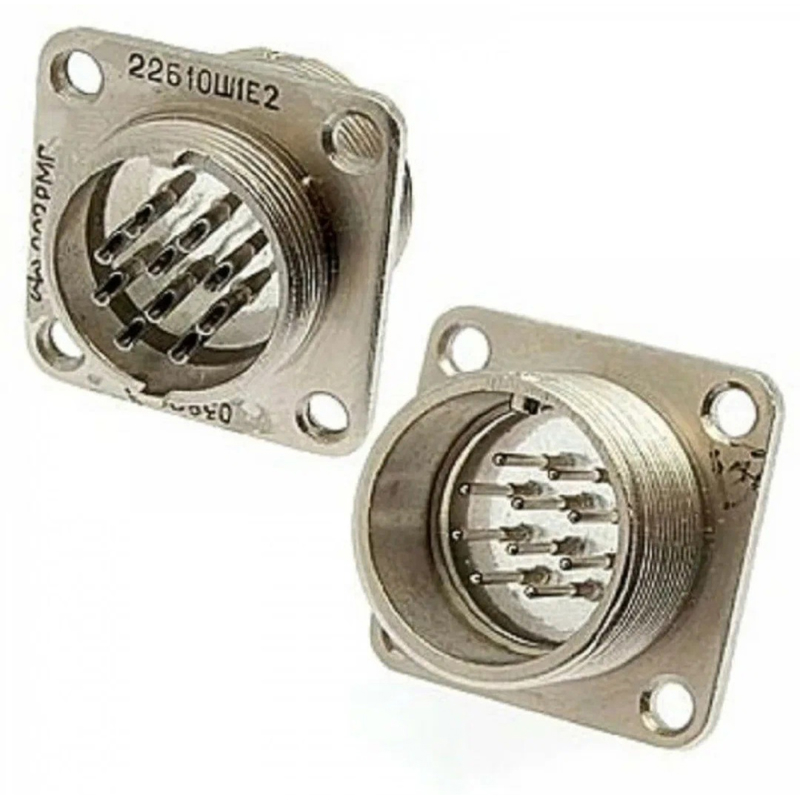

2РМБПЭ10Ш1Е2 — это вилка приборная герметичная из серии 2РМ, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединитель применяется для коммутации экранированного кабеля и используется в сочетании с кабельными розетками типа 2РМТ. Изделие относится к категории 2РМ и имеет артикул 1155.

Вилка выполнена в блочном (приборном) исполнении с прямым патрубком и гайкой для экранированного кабеля. Такое конструктивное решение обеспечивает надёжное экранирование линии связи и защиту от электромагнитных помех, что особенно важно при передаче слабых сигналов и работе в условиях повышенного уровня вибраций и ударов.

Подтверждённые особенности и технические характеристики

Соединитель 2РМБПЭ10Ш1Е2 обладает следующими подтверждёнными параметрами:

• Тип соединителя — 2РМ, условный размер корпуса — 22.
• Вид корпуса — блочный (приборный), часть соединителя — вилка.
• Вид патрубка — прямой, гайка патрубка — для экранированного кабеля.
• Количество контактов — 10, обозначение сочетания контактов — все контакты диаметром 1 мм.
• Покрытие контактов — никель (в некоторых источниках указано серебро).
• Токовая нагрузка на контакт — 5 А, суммарная нагрузка на соединитель — 42 А.
• Максимальное рабочее напряжение — 560 В (амплитудное значение).
• Сопротивление контактов — 15 мОм, сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — 200 градусов Цельсия.

Условия эксплуатации

Вилка рассчитана на эксплуатацию в широком диапазоне температур окружающей среды — от минус 60 до плюс 200 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,34 умноженное на 10 в степени минус 10 Па.

Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 5 Гц до 5000 Гц с ускорением 500 метров на секунду в квадрате. Механический удар одиночного действия выдерживается с ускорением 5000 метров на секунду в квадрате, многократного действия — с ускорением 1000 метров на секунду в квадрате.

Ресурс и хранение

Минимальная наработка соединителя составляет 1000 часов. Максимальное количество сочленений-расчленений — 500 раз. Минимальный срок хранения — 15 лет от даты производства.

Применение и совместимость

Вилка 2РМБПЭ10Ш1Е2 применяется в составе электрических соединений, где требуется герметичная коммутация экранированного кабеля. Основное применение — совместная работа с кабельными розетками типа 2РМТ, что обеспечивает ответное присоединение и полную электрическую стыковку.

Благодаря своим характеристикам соединитель востребован в приборах и оборудовании, работающих при повышенных температурах, вибрационных и ударных нагрузках, а также в условиях пониженного давления. Это делает его пригодным для авиационной, космической и специальной техники, где предъявляются повышенные требования к надёжности и герметичности электрических соединений.

Год выпуска указанной позиции — 2022. Производитель в данных о товаре не указан.
