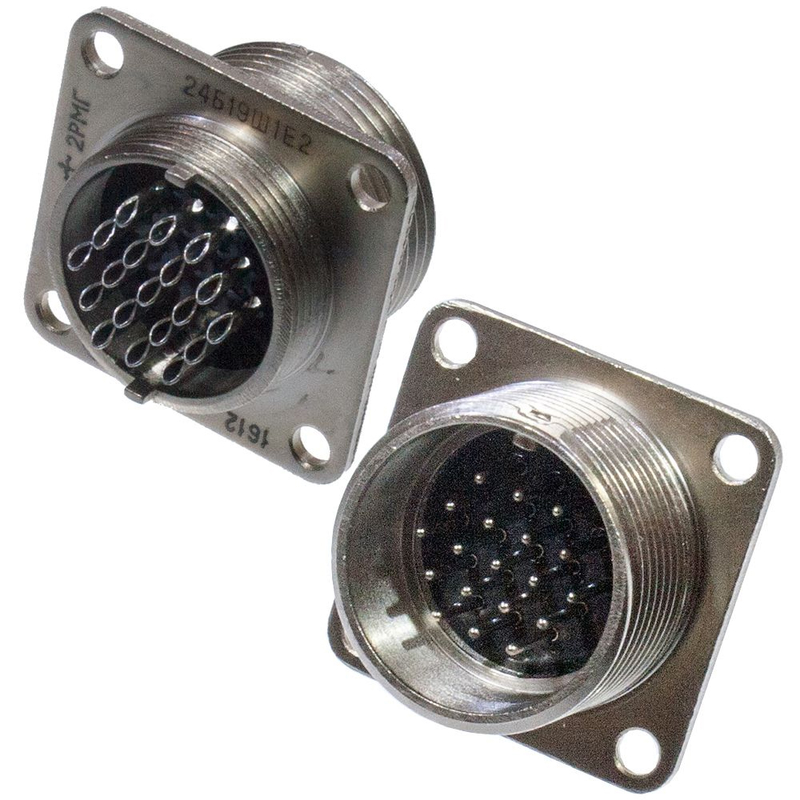

Назначение соединителя 2РМБПЭ

2РМБПЭ — цилиндрический низкочастотный герметичный соединитель блочного типа, предназначенный для соединения и разъединения электрических цепей в условиях повышенных требований к герметичности и механической стойкости. Изделие относится к категории 2РМ и выпускается под артикулом 1154. Конструкция рассчитана на работу с экранированным кабелем и оснащена прямым патрубком, что упрощает монтаж в составе жгутов и кабельных сборок.

Соединитель применяется там, где требуется стабильная передача сигнала при одновременном воздействии вибрации, ударов и перепадов температуры. Блочное исполнение корпуса позволяет устанавливать изделие непосредственно на приборных панелях и в блоках аппаратуры.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного типа соединителя.

• Условный размер корпуса — 22.
• Тип корпуса — блочный (приборный), с прямым патрубком под экранированный кабель.
• Рабочий диапазон частот — до 3 МГц для цепей переменного тока и сигналов, при этом соединитель выдерживает частоты до 5000 Гц.
• Максимальное рабочее напряжение — до 700 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — ускорение до 500 метров на секунду в квадрате.
• Стойкость к одиночным ударам — до 5000 метров на секунду в квадрате.
• Стойкость к многократным ударам — до 1000 метров на секунду в квадрате.
• Ресурс работы — не менее 1000 часов.

Расшифровка обозначения

Маркировка соединителя содержит несколько смысловых элементов. Сочетание 2РМ указывает на тип изделия — цилиндрический герметичный соединитель для длинных линий. Число 22 обозначает условный размер корпуса. Буква Б соответствует блочному, или приборному, виду корпуса. Сочетание ПЭ означает прямой патрубок, предназначенный для подключения экранированного кабеля.

Комплектация контактами

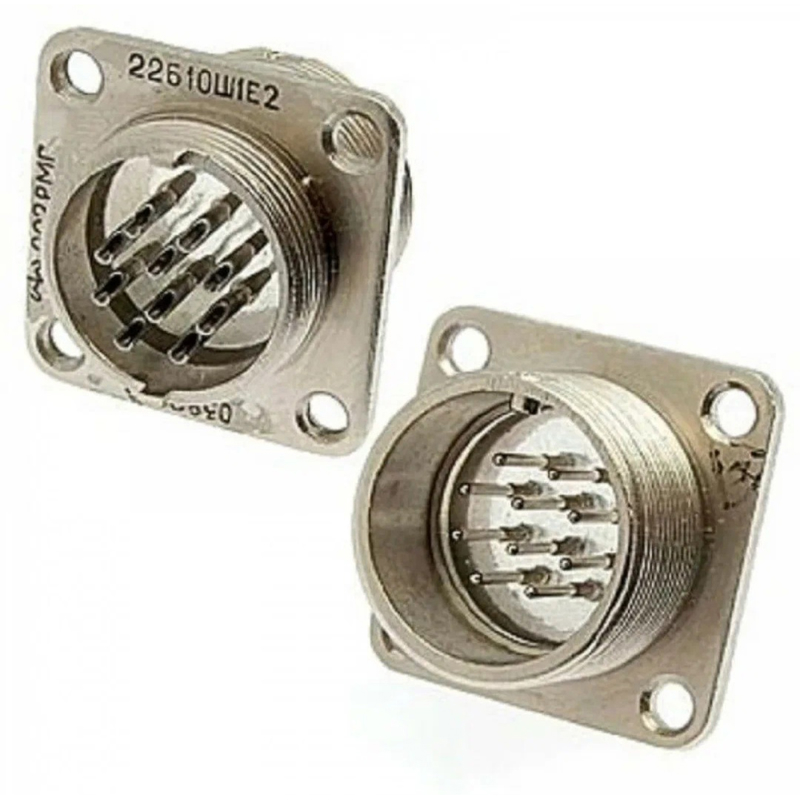

Соединитель обычно комплектуется контактами, например типа 10Ш1Е2 в количестве 10 штук. Контакты штыревые, что обеспечивает надёжное электрическое соединение при сочленении ответных частей.

Применение и условия эксплуатации

2РМБПЭ используется для надёжного соединения и разъединения электрических цепей в промышленных, авиационных и других системах, где к разъёмам предъявляются повышенные требования по герметичности. Герметичное исполнение защищает контактную группу от влаги, пыли и агрессивных факторов внешней среды, а блочный корпус упрощает крепление на оборудовании.

Благодаря стойкости к вибрации и ударам соединитель подходит для установки на подвижных объектах и в местах, подверженных интенсивным механическим нагрузкам. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие как в условиях низких температур, так и при значительном нагреве. Экранированный кабель с прямым патрубком снижает уровень помех и обеспечивает стабильную передачу сигнала в цепях постоянного и переменного тока, а также в импульсных цепях.

Ресурс не менее 1000 часов подтверждает возможность длительной работы соединителя без потери основных характеристик. Таким образом, 2РМБПЭ представляет собой герметичный экранированный разъём для ответственных электрических соединений в приборостроении, авиационной и промышленной технике.
