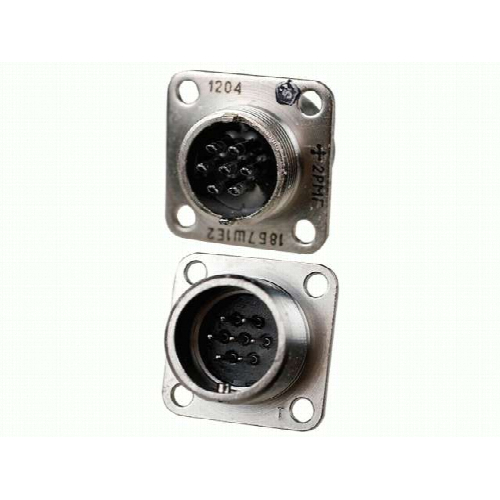

Назначение соединителя 2РМБ7Ш1Е2Б

2РМБ7Ш1Е2Б — низкочастотный цилиндрический герметичный соединитель типа 2РМ, выполненный в виде блочной (приборной) вилки с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется там, где требуется герметичный электрический разъём с фиксацией от самопроизвольного расчленения и устойчивостью к внешним воздействиям.

Категория товара — 2РМ, артикул 1106. Производитель в предоставленных данных не указан. Изделие относится к приборам блочного исполнения, то есть монтируется непосредственно на корпус блока или прибора.

Расшифровка обозначения

Маркировка соединителя построена по принятой для серии 2РМ схеме, в которой каждый знак несёт конкретную информацию:

• 2РМ — базовая серия низкочастотных цилиндрических соединителей;
• Б — блочный приборный корпус;
• 7 — количество контактов;
• Ш1 — шаг контактов;
• Е — покрытие контактов химникелем;
• 2 — теплостойкость до 200 градусов Цельсия;
• Б — блочный корпус без левой резьбы.

В описании серии также приводится близкое обозначение 2РМГ18Б7Ш1Е2Б, где литера Г указывает на герметичное исполнение, а 18 — условный размер корпуса. Для рассматриваемого исполнения 2РМБ7Ш1Е2Б сохраняются те же принципы построения маркировки и та же конструктивная логика серии: блочная вилка, семь контактов, покрытие химникелем и теплостойкость до 200 градусов Цельсия.

Конструктивные особенности

Соединитель имеет цилиндрический корпус с резьбовой фиксацией, что исключает самопроизвольное расчленение под действием вибрации и ударных нагрузок. Поляризация выполнена одношпоночной, поэтому сочленение возможно только в одном правильном положении, что предотвращает ошибку при монтаже. Метод монтажа — объёмный, с пайкой проводников к контактам.

Герметичное исполнение корпуса позволяет использовать изделие в условиях, где требуется стойкость к перепадам давления и защита от проникновения воздуха. Сочленение предусмотрено с розетками типа 2РМТ, что обеспечивает совместимость внутри серии.

Технические характеристики

Ниже приведены подтверждённые параметры, указанные для изделия и его серии:

• максимальное рабочее напряжение — от 560 до 700 В;
• сила тока на контакт — до 10 А;
• рабочая частота переменного тока — до 3 МГц;
• климатическое исполнение — УХЛ2.1;
• диапазон рабочих температур — от минус 60 до плюс 100 или 200 градусов Цельсия;
• сопротивление изоляции — не менее 5000 МОм;
• наработка — от 1000 до 1500 часов;
• ресурс сочленений-расчленений — до 500 циклов;
• срок сохраняемости — 25 лет.

Год, указанный в характеристиках VirtueMart, — 2018.

Условия эксплуатации и стойкость к воздействиям

Соединитель выдерживает вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 5000 метров на секунду в квадрате, а также механические удары. Корпус сохраняет герметичность при давлении до 0,15 МПа без утечки воздуха. Сочетание герметичности, одношпоночной поляризации и резьбовой фиксации делает изделие пригодным для ответственных цепей питания и сигнальных линий в составе блоков и приборов.

Применение и порядок использования

Блочная вилка 2РМБ7Ш1Е2Б устанавливается на корпус прибора или блока и служит для подключения ответной розетки серии 2РМТ. Монтаж выполняется объёмным способом: проводники зачищаются и припаиваются к контактам, после чего вилка закрепляется на блоке. При сочленении необходимо совместить шпонку с ответным пазом розетки и завернуть резьбовую гильзу до упора, обеспечив плотное и герметичное соединение.

Изделие рассчитано на эксплуатацию в цепях постоянного, переменного и импульсного тока в пределах указанных напряжений и токов. Перед применением следует убедиться в соответствии числа контактов, шага и типа покрытия требованиям конкретного устройства, а также в совместимости с ответной частью 2РМТ. При соблюдении условий эксплуатации соединитель сохраняет рабочие свойства в течение заявленного ресурса сочленений и срока сохраняемости.
