Назначение и область применения

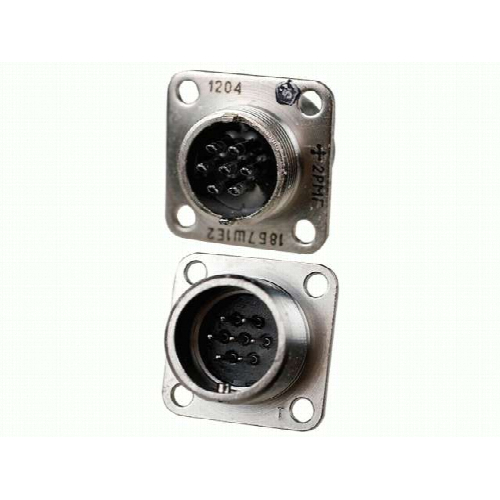

2РМБ7Ш1Е2Б — герметичная низкочастотная цилиндрическая приборная вилка (штекерный разъём) серии 2РМ, предназначенная для работы в цепях постоянного, переменного и импульсного тока. Изделие применяется в аппаратуре общего и военного назначения, где требуются надёжные герметичные разъёмные соединения: в радиоаппаратуре, измерительной технике, блоках управления и других устройствах.

Вилка обеспечивает разъёмное соединение кабелей и блоков и сочленяется с соответствующими кабельными розетками серии 2РМТ. Тип исполнения — приборная герметичная блочная вилка, то есть корпус рассчитан на монтаж непосредственно на приборе.

Конструктивное исполнение

Корпус изделия цилиндрический, с резьбовой фиксацией сочленённого положения. Применена однополюсная (одношпоночная) поляризация, исключающая неправильную стыковку ответных частей. Монтаж объёмный, пайкой со стороны прибора.

Герметичность исполнения не допускает утечки воздуха при перепаде давления до примерно 1,5 кгс/см² (около 0,15 МПа). Контакты имеют покрытие «химический никель», что обозначено буквой «Е» в маркировке.

Расшифровка обозначения 2РМБ7Ш1Е2Б

• 2РМ — серия низкочастотных герметичных цилиндрических разъёмов.
• Б — вид корпуса: блочный (приборный).
• 7 — количество контактов: 7.
• Ш — штыревой элемент, то есть вилка (мужская часть).
• 1 — исполнение по ключеванию и розеточной группе (вариант расположения контактов).
• Е — покрытие контактов: химический никель.
• 2 — теплостойкость: допускаемая рабочая температура до примерно +200 °C.
• Б — корпус блочный (приборный) без левой резьбы.

Электрические и климатические характеристики

Приведённые ниже параметры являются общими для серии 2РМ и характеризуют возможности изделия в составе этой серии.

• Максимальное рабочее напряжение: до 560–700 В в зависимости от исполнения.
• Диапазон частот: до 3 МГц.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Диапазон рабочих температур: от примерно минус 60 °C до плюс 200 °C для исполнения «2» по теплостойкости.
• Вибропрочность: работа при синусоидальной вибрации в диапазоне частот 5–5000 Гц, устойчивость к ударам с ускорением до сотен g.
• Механическая долговечность: до 500 циклов соединения и рассоединения.
• Минимальная наработка: порядка 1000–1500 часов в зависимости от теплостойкости.
• Срок сохраняемости: до 25 лет.

Применение и совместимость

Вилка 2РМБ7Ш1Е2Б устанавливается на прибор со стороны корпуса и подключается пайкой объёмным монтажом. Ответной частью служат соответствующие кабельные розетки серии 2РМТ. Благодаря герметичному исполнению и широкому температурному диапазону изделие подходит для эксплуатации в составе аппаратуры, работающей в жёстких климатических условиях и при повышенных вибрационных и ударных нагрузках.

Артикул: 1104. Категория: 2РМ. Год: 2018.
