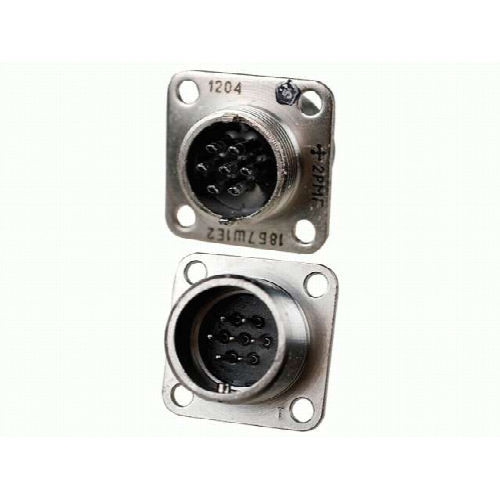

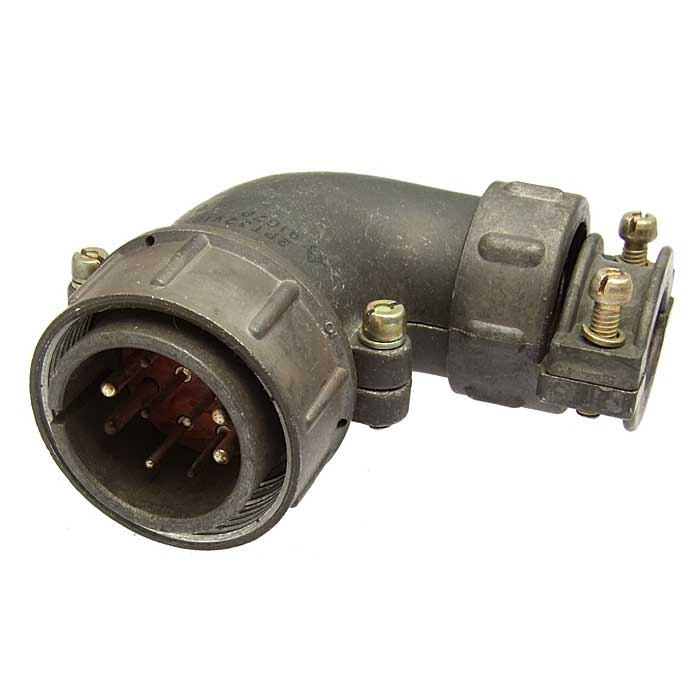

Назначение соединителя 2РМБ7Ш1Е2Б

Разъем 2РМБ7Ш1Е2Б относится к серии цилиндрических приборных соединителей типа 2РМ и предназначен для соединения и разъединения электрических цепей постоянного и переменного тока, а также импульсных токов в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется там, где требуется надежный электрический контакт при повышенных требованиях к герметичности, стойкости к температурным колебаниям и внешним воздействиям.

Соединитель выполняется в виде вилки — то есть ответной части с контактными штырями, которая сочленяется с розеткой соответствующего исполнения. Резьбовая фиксация обеспечивает механическую стойкость соединения и предотвращает самопроизвольное разъединение при вибрации и ударных нагрузках.

Расшифровка обозначения 2РМБ7Ш1Е2Б

Маркировка соединителя построена по стандартной для серии 2РМ схеме и содержит сведения о конструкции и электрических параметрах изделия. Ниже приведена расшифровка позиций обозначения.

• 2РМ — тип соединителя: цилиндрический приборный разъем серии 2РМ.
• Б — тип корпуса: блочное исполнение.
• 7 — количество контактов: 7 штук.
• Ш — вид соединителя: вилка.
• 1 — диаметр контактов: 1 миллиметр.
• Е — вид покрытия контактов: никель.
• 2 — максимально допустимая температура окружающей среды: 200 градусов Цельсия.

Таким образом, обозначение 2РМБ7Ш1Е2Б описывает блочную вилку серии 2РМ с семью контактами диаметром 1 миллиметр, покрытие которых выполнено никелем, а верхняя граница рабочей температуры окружающей среды составляет 200 градусов Цельсия.

Конструктивные особенности

Корпус соединителей серии 2РМ изготавливается из алюминиевого сплава, что обеспечивает сочетание легкости и механической прочности. Контакты имеют никелевое покрытие, которое защищает их от коррозии и способствует стабильности переходного сопротивления при длительной эксплуатации.

Конструкция предусматривает цилиндрическую форму сочленения с резьбовой фиксацией. Вилки данной серии могут выпускаться в различных конструктивных исполнениях, включая варианты с прямым патрубком для экранированного или неэкранированного кабеля, а также без патрубка. Это позволяет подбирать исполнение под конкретный способ монтажа и тип применяемого кабеля.

Технические характеристики

• Тип соединителя: цилиндрический, с резьбовой фиксацией.
• Вид соединителя: вилка приборная.
• Количество контактов: 7.
• Диаметр контактов: 1 миллиметр.
• Покрытие контактов: никель.
• Максимальная токовая нагрузка: до 5 ампер на каждый контакт и до 30 ампер на соединитель в целом.
• Рабочее напряжение: до 560 вольт.
• Максимальная температура окружающей среды: 200 градусов Цельсия.
• Материал корпуса: алюминиевый сплав.

Область применения

Соединители серии 2РМ применяются для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Они востребованы в условиях, требующих устойчивости к температурным колебаниям и внешним воздействиям, где важны герметичность сочленения и надежность контакта.

Благодаря семи контактам диаметром 1 миллиметр и допустимой нагрузке до 5 ампер на контакт, соединитель подходит для передачи как сигнальных, так и силовых цепей в пределах указанных параметров. Резьбовая фиксация и металлический корпус делают его пригодным для эксплуатации в составе аппаратуры, подверженной вибрации и механическим нагрузкам.

При подборе ответной части необходимо учитывать тип корпуса, количество и диаметр контактов, а также исполнение по температуре, чтобы обеспечить полную совместимость вилки и розетки в составе конкретного узла.

Указания по подбору и эксплуатации

1. Убедитесь, что ответная розетка соответствует типу корпуса, числу контактов и их диаметру.
2. Проверьте соответствие температурного исполнения условиям эксплуатации аппаратуры.
3. Соблюдайте предельные значения тока на контакт и на соединитель в целом.
4. Не превышайте рабочее напряжение, указанное для данной серии.
5. При монтаже учитывайте исполнение вилки — с патрубком или без него — в зависимости от типа кабеля.

Соблюдение этих условий обеспечивает надежную и длительную работу соединителя в составе радиоэлектронной аппаратуры.
