Назначение

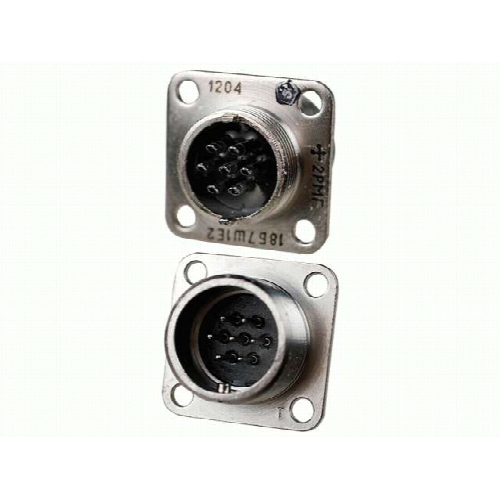

2РМБ7Ш1Е2 — герметичная приборная вилка цилиндрического типа из серии 2РМ, предназначенная для надёжного электрического соединения в сложных условиях эксплуатации. Разъём применяется для коммутации электрических цепей в составе приборов, блоков и кабельных сборок, где предъявляются повышенные требования к герметичности и стойкости к внешним воздействиям.

Такие соединители востребованы в авиационной, космической, измерительной и специальной технике, а также в промышленном оборудовании, работающем при широком диапазоне температур и при интенсивных механических нагрузках.

Подтверждённые особенности

Вилка имеет блочный корпус без патрубка, посадочный диаметр 18 мм и 7 извлекаемых контактов диаметром 1 мм. Конструкция обеспечивает герметичность соединения и возможность обслуживания контактной части.

• Рабочее напряжение — до 560 В постоянного и переменного тока.
• Максимальная токовая нагрузка — 5 А на контакт и до 30 А на весь разъём.
• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — минимум 1000 часов.
• Стойкость к вибрации — частоты от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Стойкость к одиночным ударам — ускорение до 5000 метров на секунду в квадрате.
• Стойкость к линейному ускорению — до 2000 метров на секунду в квадрате.
• Число циклов соединения и расчленения — до 500.
• Срок сохраняемости — 15 лет.

Расшифровка маркировки

Обозначение 2РМБ7Ш1Е2 расшифровывается следующим образом: 2РМ — тип цилиндрического герметичного соединителя, 18 — посадочный диаметр, Б — блочный корпус, 7 — число контактов, Ш — вилка, то есть штыревой тип, 1 — диаметр контактов 1 мм, Е — покрытие контактов никелем, 2 — теплостойкость до плюс 200 градусов Цельсия.

Общие сведения

Артикул изделия — 1101. Категория — 2РМ. Производитель в предоставленных данных не указан. Год сведений о товаре — 2018.

Применение

Вилка 2РМБ7Ш1Е2 применяется для создания разъёмных электрических соединений в приборах и блоках, эксплуатируемых в условиях вибрации, ударов, линейных ускорений и значительных перепадов температуры. Блочный корпус без патрубка позволяет устанавливать соединитель непосредственно на приборной панели или блоке, а герметичное исполнение защищает контакты от воздействия внешней среды.

Извлекаемые контакты диаметром 1 мм упрощают монтаж и обслуживание, позволяя при необходимости заменять отдельные контактные элементы. Совокупность характеристик делает изделие пригодным для ответственных цепей с напряжением до 560 В и токами до 5 А на контакт, где требуется стабильность параметров в течение длительного срока службы и сохраняемости.
