Назначение разъёма 2РМБ7Ш1Е2

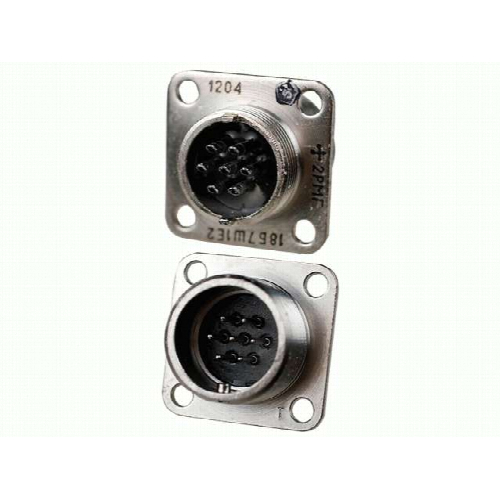

2РМБ7Ш1Е2 — это герметичный цилиндрический электрический разъём приборного типа, выполненный в виде блочной вилки с семью контактами. Он предназначен для надёжного электрического соединения в цепях переменного и постоянного тока и применяется в промышленных и приборных системах, где предъявляются повышенные требования к герметичности, термостойкости и стойкости к механическим нагрузкам.

Разъём относится к серии 2РМ и выпускается в исполнении, рассчитанном на эксплуатацию при высоких температурах, вибрациях, ударах и пониженном давлении. Такое сочетание свойств делает его пригодным для ответственных узлов, где недопустимы сбои соединения и утечки через разъём.

Технические характеристики

Основные электрические и эксплуатационные параметры разъёма подтверждаются следующей информацией.

• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — 5 А на контакт, суммарно до 30 А на соединитель.
• Диаметр контактов — 1 мм, покрытие контактов — никель.
• Сопротивление контакта — не более 0,015 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Стойкость к вибрации — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Стойкость к ударам — до 5000 метров на секунду в квадрате.
• Стойкость к линейному ускорению — 2000 метров на секунду в квадрате.
• Работоспособность при пониженном давлении — до 10 в минус двенадцатой степени миллиметра ртутного столба.

Ресурс и сохраняемость

Минимальная наработка разъёма составляет 1000 часов, срок сохраняемости — 15 лет. Количество циклов соединения и расчленения достигает 500. Эти показатели характеризуют изделие как рассчитанное на длительную эксплуатацию с ограниченным числом перекоммутаций.

Расшифровка маркировки

Обозначение 2РМБ7Ш1Е2 построено по принятой для данной серии схеме и читается следующим образом.

1. 2РМ — серия герметичных разъёмов.
2. Б — блочный корпус.
3. 7 — количество контактов.
4. Ш — вилка, то есть штыревой тип контактов.
5. 1 — диаметр контактов 1 мм.
6. Е — никелевое покрытие контактов.
7. 2 — теплостойкость до 200 градусов Цельсия.

В приведённом описании также указан посадочный диаметр 18 мм, соответствующий исполнению корпуса серии 2РМ.

Конструкция и применение

Конструктивно разъём включает корпус с фланцем, изоляторы и пружинное кольцо для фиксации, а контакты выполнены извлекаемыми. Такое исполнение упрощает монтаж, обслуживание и замену контактных элементов без замены всего соединителя.

Благодаря герметичности, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам разъём 2РМБ7Ш1Е2 подходит для приборов, работающих в условиях повышенных температур, вибраций и пониженного давления. Он применяется в промышленных и приборных системах, где требуется надёжное соединение электрических цепей переменного и постоянного тока.
