Назначение разъёма 2РМБ7Ш1Е2

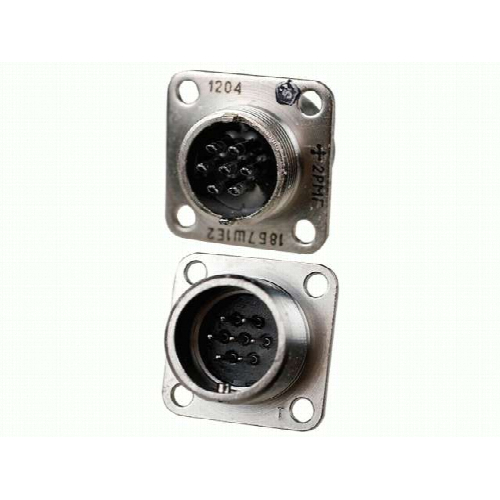

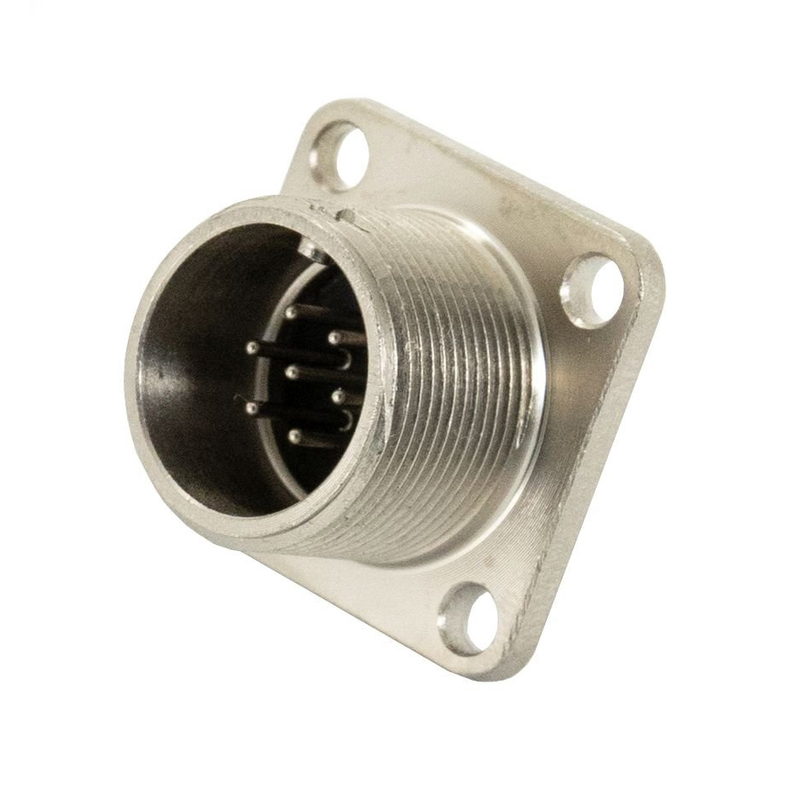

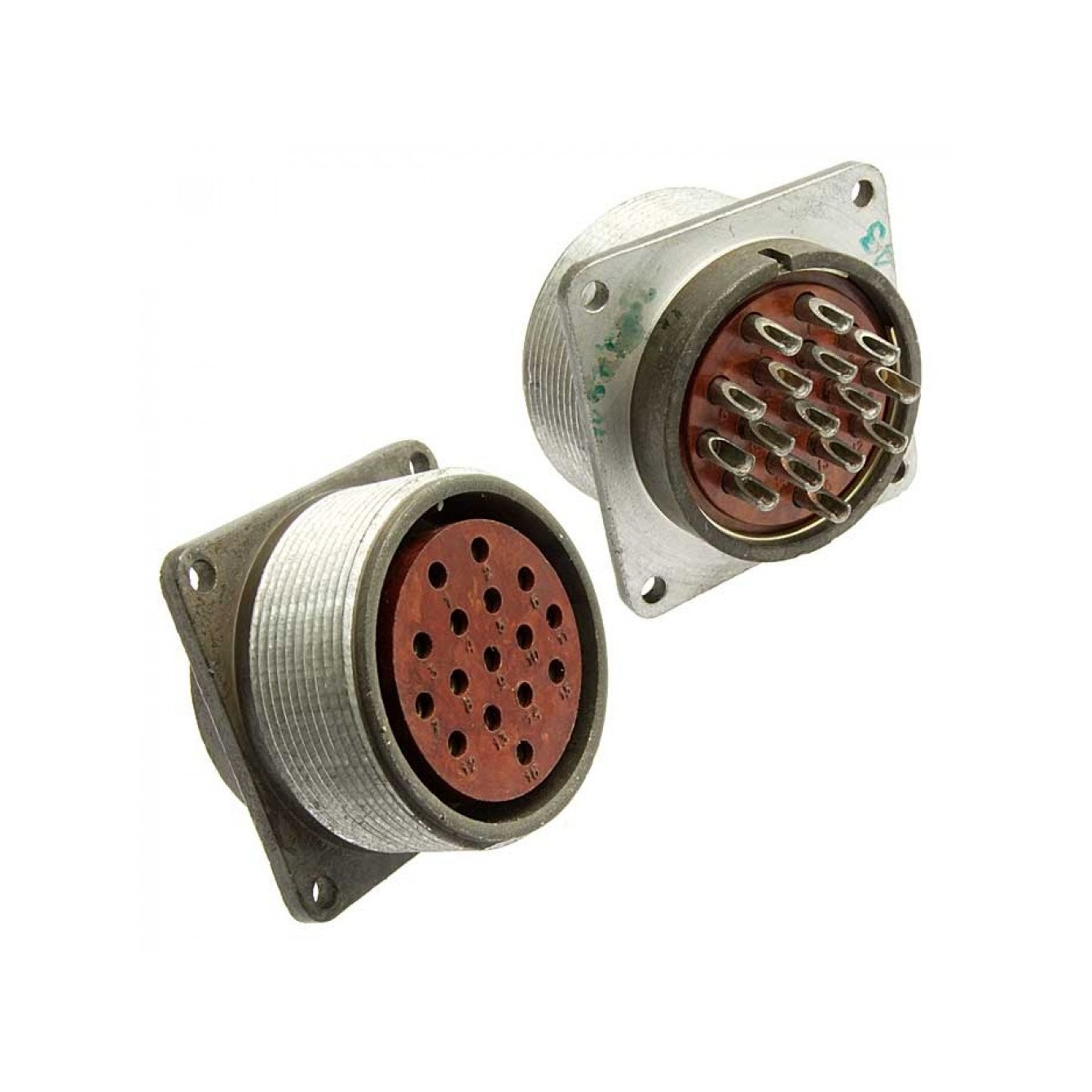

2РМБ7Ш1Е2 — это герметичная приборная вилка (блочного исполнения) цилиндрического разъёма серии 2РМГ. Изделие предназначено для создания надёжных электрических соединений в различных устройствах и приборах, где требуется стойкость к жёстким условиям эксплуатации. Вилка применяется как часть электрического соединителя, ответной частью которого служит розетка типа 2РМ18КПН7Г1А1.

Конструктивно изделие относится к блочным (приборным) вилкам: оно монтируется непосредственно на корпусе прибора или блока через фланец, обеспечивая герметичный ввод электрических цепей. Отсутствие патрубка под кабель подчёркивает именно приборное назначение данной модели.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного разъёма. Эти данные следует рассматривать как основные при подборе и эксплуатации изделия.

• Количество контактов — 7, диаметр каждого контакта 1 мм.
• Максимальная токовая нагрузка — 5 А на контакт, общая нагрузка — 30 А.
• Рабочее напряжение — до 560 В постоянного или переменного тока с частотой до 3 МГц.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Стойкость к синусоидальной вибрации — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Срок хранения — до 25 лет.
• Климатическое исполнение — УХЛ, работа при пониженном давлении до 10 в степени минус 12 миллиметров ртутного столба.

Конструкция и габаритные размеры

Вилка состоит из корпуса с фланцем, изоляторов, штырей или гнёзд, пружинных колец, а также крепёжных элементов, таких как винты и гайки. Патрубок в данной модели отсутствует.

Посадочный диаметр изделия составляет 18 мм. Резьба D1 выполнена как М18 на 1, резьба D2 — как М20 на 1. Максимальная длина Lmax равна 26,5 мм, ширина А составляет 20 мм, высота В — 27 мм. Схема расположения контактов стандартная для исполнения 2РМГ18: семь контактов в одном ряду.

Область применения и условия эксплуатации

Разъём 2РМБ7Ш1Е2 применяется в приборных системах, авиационной и военной технике. Выбор этой модели обусловлен совокупностью её свойств: герметичностью, теплостойкостью и устойчивостью к агрессивным условиям среды. Способность работать в диапазоне температур от минус 60 до плюс 200 градусов Цельсия и выдерживать интенсивную вибрацию делает изделие пригодным для размещения на подвижных и нагреваемых объектах.

Климатическое исполнение УХЛ и работа при глубоком разрежении позволяют использовать вилку в составе оборудования, эксплуатируемого в сложных атмосферных и высотных условиях. Для получения полноценного соединительного узла вилку сочленяют с ответной розеткой типа 2РМ18КПН7Г1А1.

Ключевые преимущества

1. Герметичное блочное исполнение с фланцевым креплением для монтажа на корпусе прибора.
2. Семь контактов диаметром 1 мм с нагрузкой до 5 А на контакт и до 30 А суммарно.
3. Рабочее напряжение до 560 В, в том числе переменный ток частотой до 3 МГц.
4. Расширенный температурный диапазон от минус 60 до плюс 200 градусов Цельсия.
5. Высокое сопротивление изоляции не менее 5000 МОм и ресурс до 500 сочленений.
6. Длительный срок хранения — до 25 лет.

Указанные характеристики делают 2РМБ7Ш1Е2 надёжным решением для ответственных электрических соединений в приборах и технике специального назначения. Год внесения в каталог — 2018.
