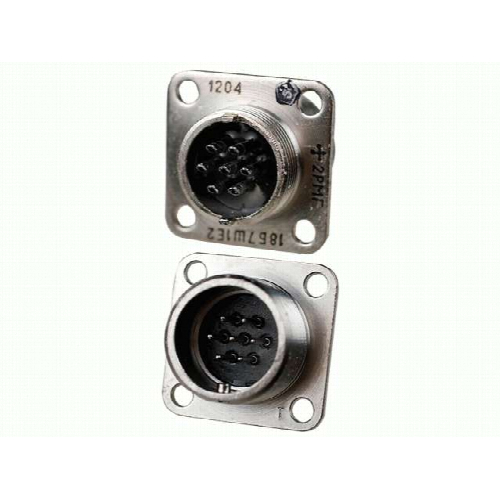

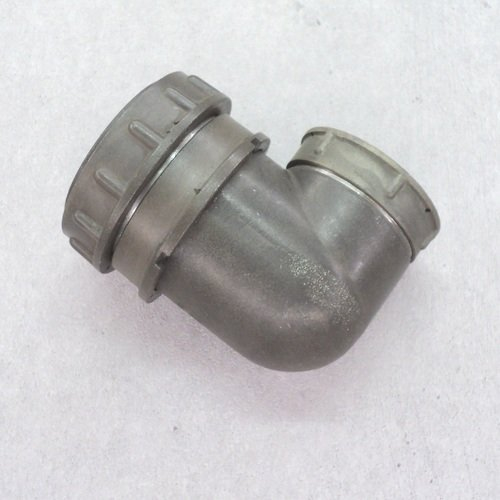

Назначение соединителя 2РМБ7Ш1Е2

2РМБ7Ш1Е2 — это герметичная приборная вилка низкочастотного типа, предназначенная для работы в электрических цепях постоянного и переменного тока. Соединитель применяется там, где требуется надёжное соединение и разъединение электрических цепей в составе радиоэлектронной аппаратуры. Изделие относится к категории 2РМ и поставляется под артикулом 1096.

Конструкция вилки рассчитана на эксплуатацию в жёстких условиях: она сохраняет работоспособность при значительных перепадах температуры и в среде, где предъявляются повышенные требования к герметичности и механической прочности сочленения. Прямой патрубок и резьбовая фиксация обеспечивают устойчивое соединение ответных частей и исключают самопроизвольное разъединение под воздействием вибрации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Значения следует учитывать при подборе ответной части и оценке допустимых режимов работы цепи.

• Количество контактов — 7.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — 5 А на контакт и до 30 А на весь соединитель.
• Температура эксплуатации — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Материал корпуса — алюминиевый сплав АЛ-11.
• Материал контактов — ковары с никелевым покрытием.
• Диаметр контактов — 1 мм.

Указанные токовые и температурные параметры определяют область применения изделия: оно подходит для цепей, где одновременно важны компактность, стойкость к нагреву и стабильность переходного сопротивления контактной пары.

Конструктивные особенности и расшифровка обозначения

Соединитель выполнен в блочном исполнении. Он может использоваться как с экранированными, так и с неэкранированными кабелями, что расширяет возможности компоновки аппаратуры. Контакты диаметром 1 мм обеспечивают стабильное электрическое соединение, а резьбовая фиксация и прямой патрубок упрощают монтаж и повышают надёжность стыка.

Расшифровка маркировки

Обозначение 2РМБ7Ш1Е2 читается следующим образом:

1. 2РМ — тип соединителя.
2. Б — вид корпуса, блочный.
3. 7 — количество контактов.
4. Ш — часть соединителя, вилка.
5. 1 — обозначение диаметра контактов, 1 мм.
6. Е — покрытие контактов, никель.
7. 2 — теплостойкость, до 200 градусов Цельсия.

В исходном описании встречается также обозначение 2РМГ18Б7Ш1Е2, где дополнительно указан условный размер корпуса 18 мм и тип 2РМГ. Для товара с названием 2РМБ7Ш1Е2 в маркировке прямо указаны блочное исполнение, семь контактов, вилка, диаметр контактов 1 мм, никелевое покрытие и теплостойкость до 200 градусов Цельсия.

Применение

Соединитель востребован в радиоэлектронной аппаратуре, где необходимо быстрое и надёжное подключение кабельных линий к приборам и блокам. Типичные сферы использования включают:

• приборные и блочные соединения в составе радиоэлектронных устройств;
• электрические цепи постоянного и переменного тока с рабочим напряжением до 560 В;
• монтаж с экранированными и неэкранированными кабелями;
• условия эксплуатации с температурой от минус 60 до плюс 200 градусов Цельсия.

Благодаря герметичному исполнению, алюминиевому корпусу из сплава АЛ-11 и контактам из коваров с никелевым покрытием вилка подходит для ответственных узлов, где требуется сохранять параметры соединения при нагреве, охлаждении и механических нагрузках. При подборе ответной части следует ориентироваться на семь контактов диаметром 1 мм, резьбовую фиксацию и блочный вид корпуса.

Эксплуатационные указания

При монтаже важно соблюдать соответствие ответных частей по числу контактов и типу корпуса, а также не превышать заявленные токовые и температурные пределы. Резьбовое соединение следует затягивать без излишнего усилия, чтобы не повредить корпус и контактную группу. Для сохранения герметичности и стабильности электрических параметров рекомендуется оберегать контакты от загрязнения и механических повреждений при хранении и установке.

Изделие поставляется как самостоятельная сборочная единица; сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют. Год регистрации позиции в каталоге — 2018.
