Назначение соединителя 2РМБ4ШЕ2

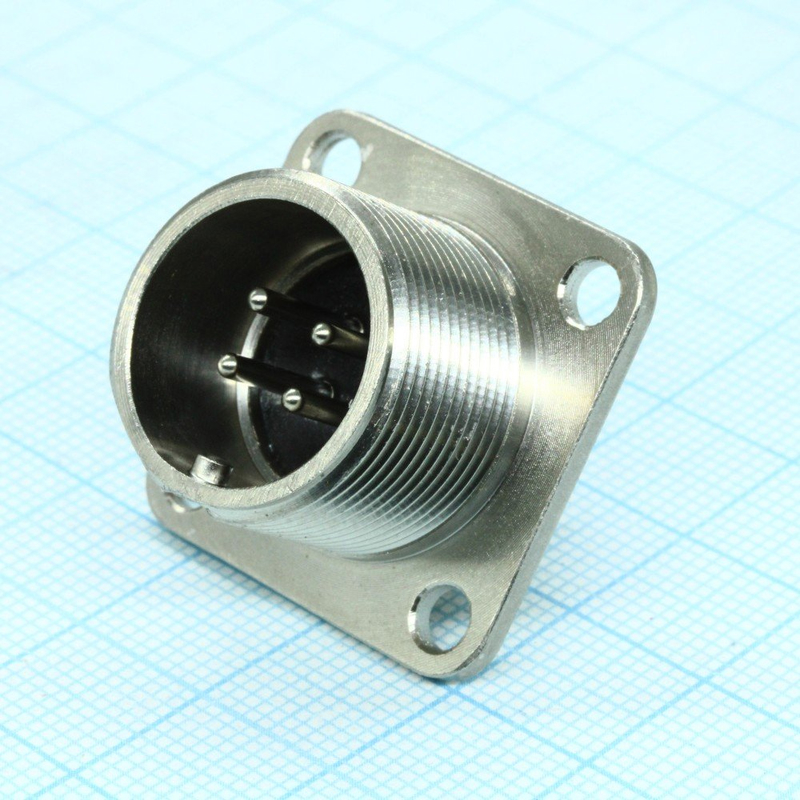

2РМБ4ШЕ2 — герметичный цилиндрический низкочастотный соединитель серии 2РМ, выполненный в виде приборной вилки. Изделие предназначено для надёжного электрического соединения цепей постоянного, переменного и импульсного тока в составе промышленного и приборного оборудования. Основное назначение — работа в паре с ответной розеткой в узлах, где требуется герметичность корпуса и стойкость к интенсивным механическим нагрузкам.

По конструктивному исполнению вилка имеет прямой патрубок под экранированный или неэкранированный кабель, что обозначено индексом Ш в наименовании. Сочленение с ответной частью резьбовое, корпуса центрируются одношпоночной поляризацией, исключающей неправильное подключение.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной серии соединителей. Значения относятся к электрическим и механическим параметрам работы вилки.

• Посадочный диаметр корпуса — 18 мм.
• Количество контактов — 4.
• Рабочее напряжение — до 700 В амплитудного значения.
• Рабочий ток — от 4 до 20 А на контакт.
• Рабочий диапазон частот переменного тока — до 3 МГц.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Минимальная наработка — 1000 часов.

Вилка рассчитана на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате. Механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате. Линейное ускорение — до 2000 метров на секунду в квадрате.

Конструкция и применение

Корпус вилки герметичен, что позволяет применять её в условиях, где требуется защита контактной группы от внешней среды. Резьбовое сочленение обеспечивает механическую фиксацию соединения, а одношпоночная поляризация корпусов предотвращает ошибку при стыковке.

Применяется соединитель в ответвлении с розетками 2РМТ или 2РМДТ. Типовые области использования — промышленные приборы, требующие герметичности и устойчивости к вибрациям, ударам и линейным ускорениям.

Условия эксплуатации и совместимость

1. Стыковка только с ответными частями 2РМТ или 2РМДТ соответствующего типоразмера.
2. Подключение кабеля через прямой патрубок, экранированного или неэкранированного.
3. Эксплуатация при постоянном, переменном (до 3 МГц) и импульсном токе.
4. Сохранение работоспособности при вибрационных и ударных нагрузках в указанных пределах.

Изделие относится к категории 2РМ, год выпуска — 2018. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и комплектации не приводятся.
