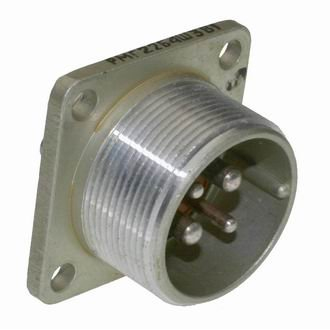

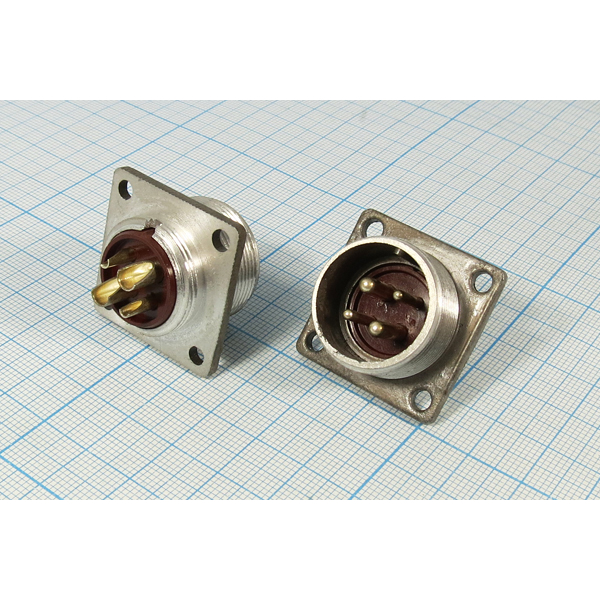

Назначение соединителя 2РМБ4Ш3В1

2РМБ4Ш3В1 — это высокогерметичная блочная вилка приборного типа из серии 2РМГ, предназначенная для надёжного соединения в электрических цепях. Изделие применяется там, где требуется высокая герметичность и стабильность контакта при воздействии внешних факторов. Вилка относится к категории 2РМ и предназначена для соединения электрических цепей в составе приборов, блоков и кабельных сборок.

Соединитель рассчитан на работу с постоянным током, переменным током частотой до 3 МГц и импульсным током. Допустимое напряжение составляет до 700 В (амплитудное значение), а рабочий ток — от 4 до 20 А на контакт. Такие параметры позволяют использовать изделие в цепях питания и сигнальных цепях приборного оборудования.

Подтверждённые технические характеристики

Ниже приведены характеристики, подтверждённые для данного соединителя. Габаритный размер корпуса составляет 22 мм, количество контактов — 4. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Тип изделия: высокогерметичная блочная вилка приборного типа.
• Серия: 2РМГ.
• Габаритный размер корпуса: 22 мм.
• Количество контактов: 4.
• Рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток: от 4 до 20 А на контакт.
• Род тока: постоянный, переменный частотой до 3 МГц, импульсный.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 м/с², что соответствует 50 g. Изделие сохраняет работоспособность при одиночных механических ударах с ускорением до 5000 м/с², то есть до 500 g, а также при многократных ударах с ускорением до 1000 м/с², то есть до 100 g.

Отдельного внимания заслуживает работа при пониженном атмосферном давлении. Соединитель работоспособен при атмосферном давлении вплоть до 133,32 умноженное на 10 в минус двенадцатой степени Па. Это подтверждает пригодность изделия для применения в условиях, приближенных к вакууму.

Конструктивные особенности

Вилка имеет прямой патрубок, предназначенный для экранированного или неэкранированного кабеля. Сочленение выполняется резьбовым способом, что обеспечивает механическую прочность и плотность стыка. Корпуса имеют одношпоночную поляризацию, которая исключает неправильное соединение ответных частей.

Совокупность перечисленных решений обеспечивает высокую герметичность и надёжность соединений. Конструкция рассчитана на эксплуатацию в приборах, где предъявляются повышенные требования к стабильности электрического контакта и защите от внешней среды.

Применение

Соединитель 2РМБ4Ш3В1 применяется в приборах и блоках, где требуется высокая герметичность и надёжность соединений. Он подходит для коммутации цепей постоянного, переменного и импульсного тока в пределах указанных напряжений и токов на контакт. Изделие востребовано в составе кабельных сборок с экранированным или неэкранированным кабелем благодаря прямому патрубку.

Резьбовое сочленение и одношпоночная поляризация упрощают монтаж и снижают риск ошибки при подключении. Устойчивость к вибрации и ударам делает вилку пригодной для оборудования, работающего в условиях механических нагрузок. Способность работать при низком атмосферном давлении расширяет область применения, включая установки, где важна герметичность соединения.

Дополнительные сведения

Артикул изделия — 1133. Категория — 2РМ. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. Год, указанный в характеристиках VirtueMart, — 2022. Название товара — 2РМБ4Ш3В1 — приведено без изменений.

При подборе ответных частей и кабеля следует учитывать габаритный размер корпуса 22 мм, число контактов 4 и тип сочленения — резьбовое. Для корректной эксплуатации важно соблюдать допустимые значения напряжения, тока на контакт и условия по вибрации, ударам и атмосферному давлению, указанные выше.
