Назначение соединителя 2РМБ4Ш3Е2Б

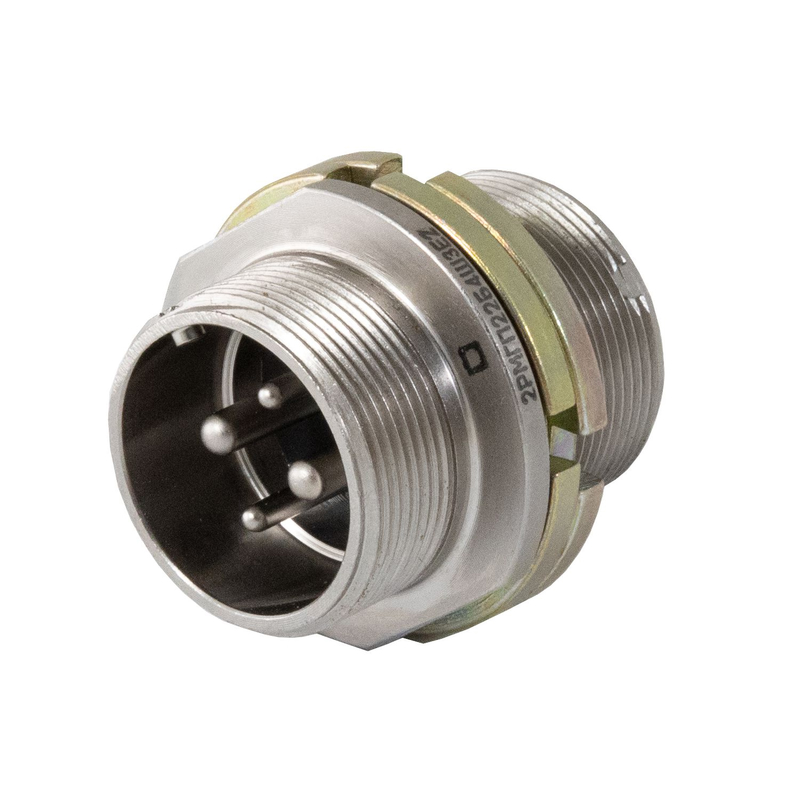

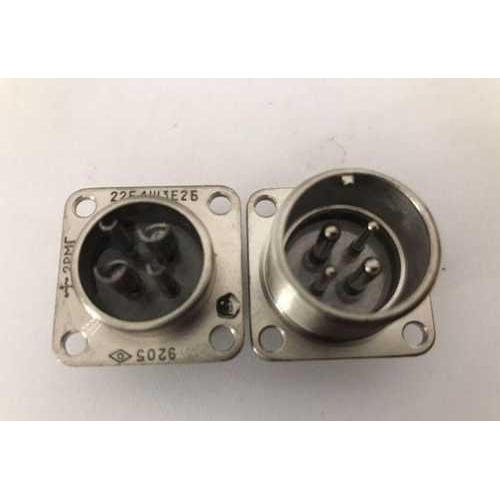

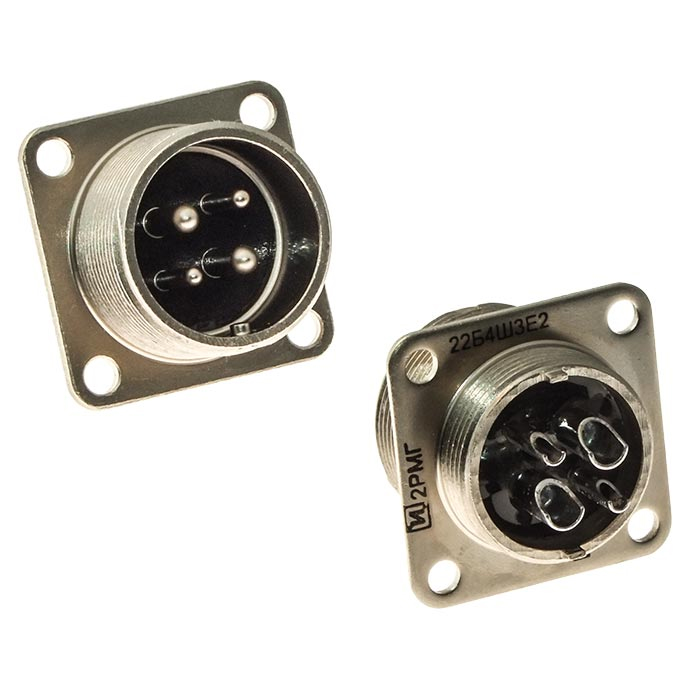

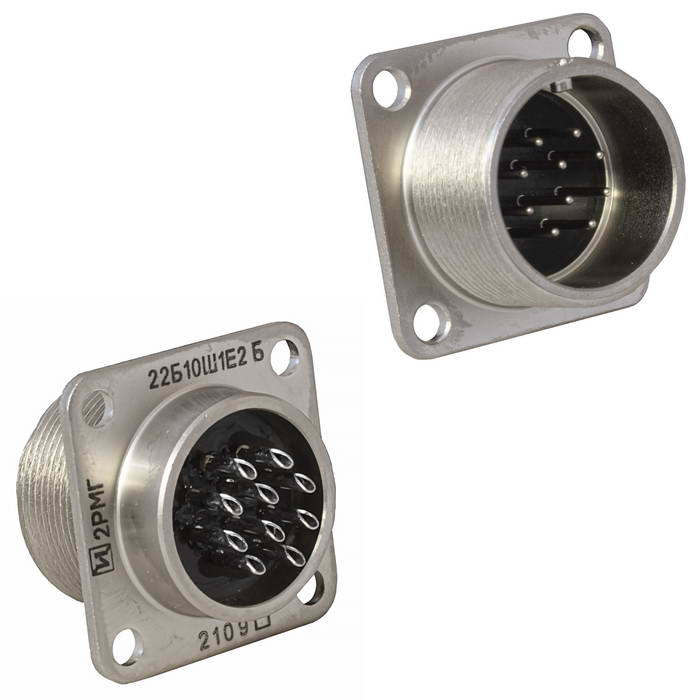

2РМБ4Ш3Е2Б — блочная приборная вилка цилиндрического типа из серии 2РМ, предназначенная для соединения электрических цепей постоянного, переменного и импульсного тока. Изделие относится к категории 2РМ и применяется там, где требуется компактное, надёжное и герметичное электрическое сочленение приборного (блочного) исполнения. Вилка монтируется непосредственно на корпус прибора, блока или панель, а ответной частью для неё служат кабельные розетки серии 2РМ с соответствующим числом и типом контактов.

Такое исполнение востребовано в приборостроении, промышленной автоматике, измерительной и радиотехнической аппаратуре, где линии связи и питания прокладываются внутри блоков и между блоками. Блочный корпус фиксируется на шасси, а кабель подводится со стороны ответной розетки, что упрощает сборку, обслуживание и замену отдельных узлов без демонтажа всей аппаратуры.

Расшифровка обозначения 2РМБ4Ш3Е2Б

Маркировка соединителя построена по стандартной для серии 2РМ схеме и читается по позициям:

• 2РМ — тип цилиндрического соединителя данной серии;
• Б — блочный вид корпуса, то есть приборное исполнение для установки на блок или панель;
• 4 — количество контактов в соединителе;
• Ш — штыревой тип контактов, что соответствует вилке;
• 3 — диаметр контактов 3 мм;
• Е — исполнение контактов и корпуса;
• 2 — теплостойкость до 200 градусов Цельсия;
• Б — исполнение без патрубка.

Из обозначения следует, что перед нами именно вилка на четыре штыревых контакта диаметром 3 мм, выполненная в теплостойком исполнении и без патрубка для крепления кабеля. Это важно учитывать при подборе ответной части: сочленение происходит с кабельной розеткой, имеющей гнездовые контакты того же диаметра и того же числа.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 560 В и ток до 20 А на каждый контакт. Переходное сопротивление контакта не превышает 5 мОм, а сопротивление изоляции составляет не менее 5000 МОм. Такие параметры обеспечивают стабильную передачу сигнала и питания даже при длительной эксплуатации в составе ответственных изделий.

Корпус герметичен: утечка воздуха при давлении 1,5 кгс/см² не допускается. Это позволяет применять вилку в узлах, где предъявляются повышенные требования к газоплотности и защите контактной группы от внешней среды. Изделие сохраняет работоспособность при вибрации в диапазоне от 5 до 5000 Гц, при ускорениях до 500 м/с² и при механических ударах до 5000 м/с².

Сочленение с ответной розеткой осуществляется резьбовым соединением, поляризация — одношпоночная, что исключает неправильную стыковку. Ресурс по количеству соединений и расчленений достигает 500 циклов, наработка составляет от 1000 до 1500 часов, а срок сохраняемости — до 25 лет. Отдельно указана теплостойкость: исполнение «2» рассчитано на работу при температуре до 200 градусов Цельсия.

Основные параметры в сводном виде

1. Рабочее напряжение — до 560 В.
2. Ток на контакт — до 20 А.
3. Сопротивление контакта — не более 5 мОм.
4. Сопротивление изоляции — не менее 5000 МОм.
5. Герметичность — утечка при 1,5 кгс/см² не допускается.
6. Вибрация — от 5 до 5000 Гц.
7. Ускорения — до 500 м/с², механические удары — до 5000 м/с².
8. Ресурс сочленений — до 500, наработка — от 1000 до 1500 часов, срок сохраняемости — до 25 лет.

Применение и совместимость

Вилка 2РМБ4Ш3Е2Б применяется в составе электрических соединений блоков и приборов, где требуется передача постоянного, переменного или импульсного тока. Благодаря штыревым контактам диаметром 3 мм и четырём контактным позициям она подходит для цепей питания и сигнальных линий небольшой и средней мощности в пределах указанных токов и напряжений.

Ответными частями служат кабельные розетки серии 2РМ с гнездовыми контактами соответствующего диаметра и числа. Стыковка выполняется резьбой с одношпоночной поляризацией, что обеспечивает правильную ориентацию и надёжную фиксацию. Отсутствие патрубка (индекс «Б» в конце обозначения) означает, что кабельный ввод и крепление жгута решаются конструкцией ответной розетки, а сама вилка устанавливается на блок или панель.

Сочетание герметичности, теплостойкости до 200 градусов Цельсия и стойкости к вибрации и ударам делает соединитель пригодным для эксплуатации в жёстких условиях: в аппаратуре, подверженной нагреву, тряске и ударам. Одношпоночная поляризация и резьбовое сочленение снижают риск ошибок при сборке и повышают надёжность контакта при многократных перекоммутациях.

Условия эксплуатации

• Диапазон рабочих частот вибрации — от 5 до 5000 Гц.
• Механические удары — до 5000 м/с².
• Линейные ускорения — до 500 м/с².
• Теплостойкость исполнения — до 200 градусов Цельсия.
• Число соединений и расчленений — до 500.
• Наработка — от 1000 до 1500 часов, срок сохраняемости — до 25 лет.

Комплектация и учётные сведения

Вилка 2РМБ4Ш3Е2Б имеет артикул 1144 и относится к категории 2РМ. В учётных данных карточки товара указан год 2022. Производитель в предоставленных сведениях не указан, сведения о кратком описании из каталога также отсутствуют, поэтому в описании приводятся только подтверждённые технические и эксплуатационные параметры изделия без предположений о стране производства, гарантии и составе поставки.

При подборе ответной части следует ориентироваться на число контактов, их тип и диаметр, а также на резьбовое сочленение и одношпоночную поляризацию. Для четырёхконтактной штыревой вилки диаметром 3 мм ответная кабельная розетка должна иметь четыре гнездовых контакта того же диаметра и совместимый корпус серии 2РМ. Это гарантирует механическую совместимость и соответствие электрических параметров заявленным значениям.
