Назначение соединителя 2РМБ4Ш3Е2Б

Соединитель 2РМБ4Ш3Е2Б относится к классу герметичных цилиндрических низковольтных разъёмов серии 2РМ и предназначен для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Основное назначение изделия — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

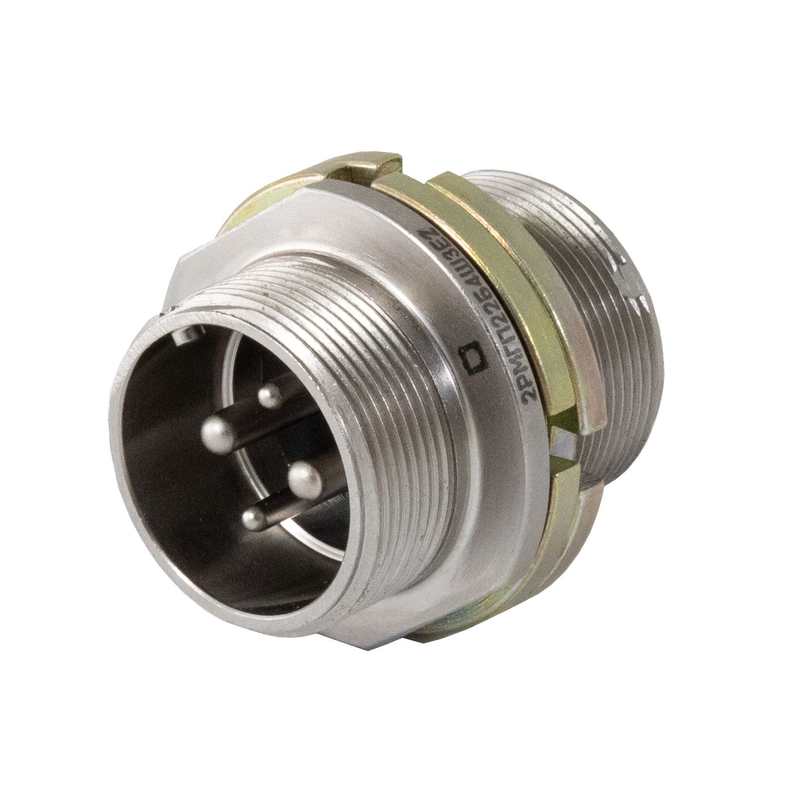

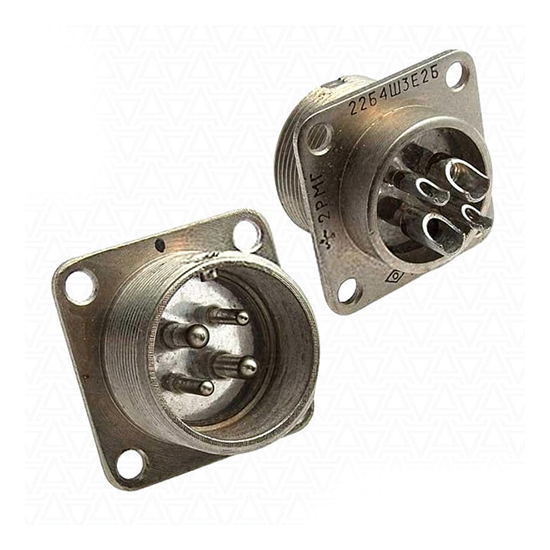

Конструктивно изделие представляет собой приборную вилку с четырьмя контактами и посадочным диаметром корпуса 22 мм. Разъём применяется для внутреннего монтажа в радиоэлектронной аппаратуре, где требуется компактное, надёжное и герметичное электрическое соединение с возможностью многократного сочленения и расчленения.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для соединителей серии 2РМ типоразмера 22 с четырьмя контактами. Значения даны для контактов двух типов — диаметром 2 мм и диаметром 3 мм.

• Тип соединителя: 2РМ, герметичный, приборная вилка.
• Условный размер корпуса: 22 мм.
• Количество контактов: 4.
• Сочетание контактов: 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм.
• Максимальная токовая нагрузка на контакт диаметром 2 мм: до 13 А.
• Максимальная токовая нагрузка на контакт диаметром 3 мм: до 20 А.
• Общая максимальная токовая нагрузка на соединитель: до 55 А.
• Рабочее напряжение: до 560 В.
• Сопротивление контактов диаметром 2 мм: не более 5 мОм.
• Сопротивление контактов диаметром 3 мм: не более 3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.

Прочностные и эксплуатационные параметры

Соединитель рассчитан на работу в условиях вибрационных и ударных нагрузок. Вибрационная стойкость обеспечивается в диапазоне частот от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате. Механическая стойкость подтверждена для одиночных ударов с ускорением до 5000 метров на секунду в квадрате и для многократных ударов с ускорением до 1000 метров на секунду в квадрате.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава АЛ-11. Изоляторы выполнены из прессматериала КМК-218Л. Контакты имеют цилиндрическую форму и никелевое покрытие; в качестве материала контактов указан ковар. Монтаж навесной, то есть объёмный. Сочленение резьбовое, поляризация корпуса одношпоночная, что исключает неправильное подключение и обеспечивает однозначную ориентацию ответных частей.

Применение и особенности

Разъём 2РМБ4Ш3Е2Б применяется в радиоэлектронной аппаратуре общего и специального назначения для внутреннего монтажа. Герметичное исполнение и широкий температурный диапазон позволяют использовать его в составе узлов и блоков, работающих в сложных климатических условиях.

1. Соединение и разъединение электрических цепей постоянного, переменного и импульсного тока.
2. Коммутация цепей с рабочим напряжением до 560 В и суммарным током до 55 А.
3. Монтаж в узлах и блоках радиоэлектронной аппаратуры, где требуется герметичный разъём с четырьмя контактами.
4. Эксплуатация при температурах от минус 60 до плюс 200 градусов Цельсия и при повышенных вибрационных и ударных нагрузках.

Сочетание двух контактов диаметром 2 мм и двух контактов диаметром 3 мм позволяет одновременно коммутировать цепи с разной токовой нагрузкой в одном корпусе. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация корпуса упрощает сборку и предотвращает ошибки при подключении.

Дополнительные сведения

Артикул изделия — 1143. Категория — 2РМ. Год, указанный в характеристиках, — 2022. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в предоставленных данных не приведены, поэтому не указываются.
