Назначение соединителя 2РМБ4Ш3Е2

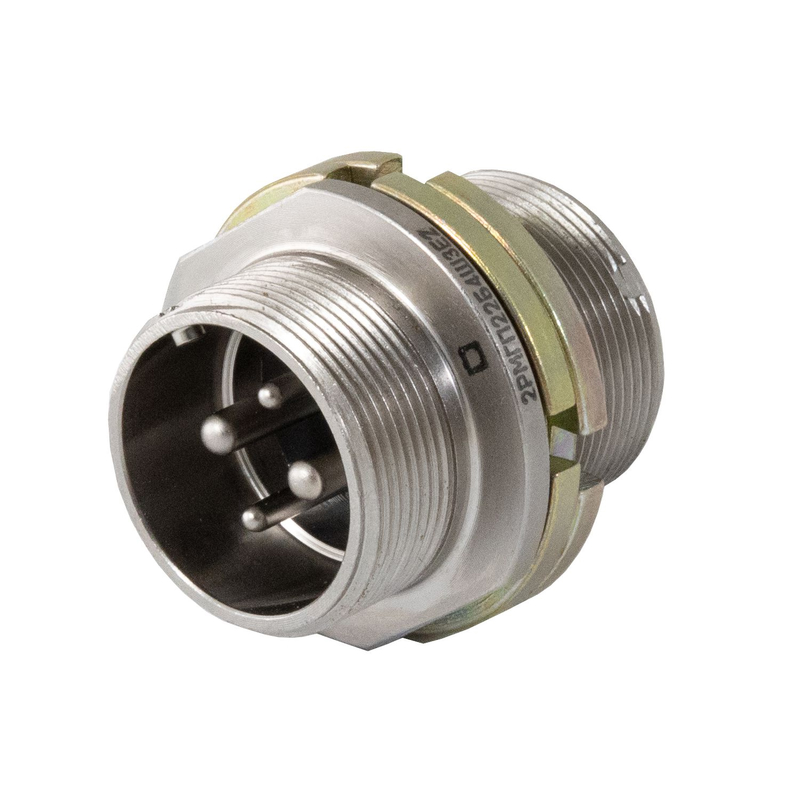

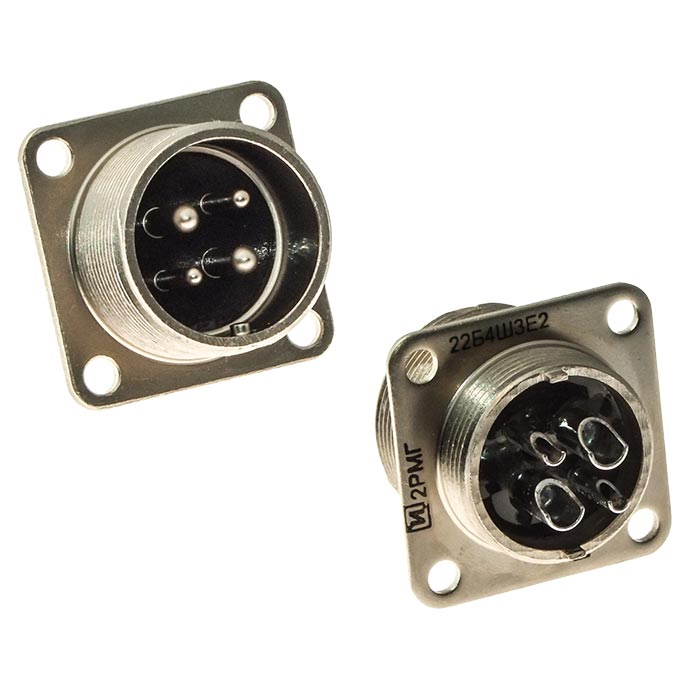

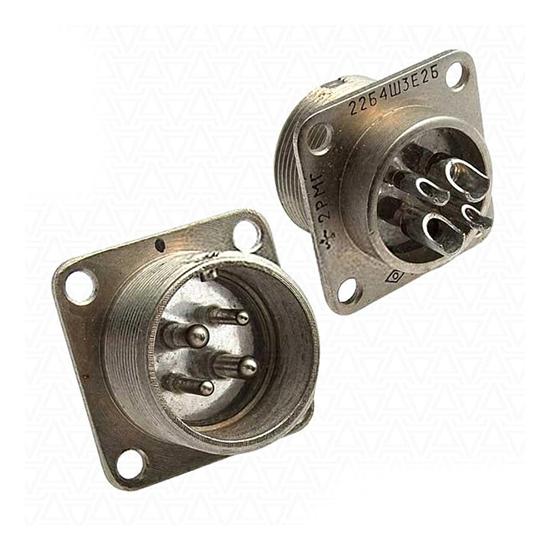

2РМБ4Ш3Е2 — герметичная блочная (приборная) вилка цилиндрического электрического соединителя серии 2РМ, предназначенная для объёмного монтажа на приборных панелях и в блоках аппаратуры. Изделие применяется для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсных токов. Артикул позиции — 1139, категория каталога — 2РМ.

Конструктивно вилка относится к блочному (приборному) исполнению: она устанавливается на корпусе прибора или панели, а ответной частью служат кабельные розетки серии 2РМТ. Сочетание «вилка приборная — розетка кабельная» характерно для бортовой и промышленной аппаратуры, где жгут подводится к неподвижному блоку.

Подтверждённые особенности и технические параметры

Ниже приведены характеристики, заявленные для данного типа соединителя. Значения не округлялись и не дополнялись сведениями, отсутствующими в исходных данных.

• Число контактов — 4.
• Условный размер корпуса — 22 мм.
• Тип сочленения — резьбовое соединение с одношпоночной поляризацией, что исключает неправильную стыковку и самопроизвольное раскручивание при вибрации.
• Покрытие контактов — химическое никелевое.
• Теплостойкость — до плюс 200 градусов Цельсия, что соответствует индексу «2» в обозначении.
• Максимальное рабочее напряжение — от 560 до 700 вольт в зависимости от условий эксплуатации.
• Сопротивление контактов — не более 2 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Герметичность — полная; утечка воздуха при давлении 1,5 кгс/см² не допускается.
• Вибрационные нагрузки — диапазон от 5 до 5000 Гц с ускорением до 50g.
• Механические удары — до 500g одиночные и до 100g многократные.
• Наработка — от 1000 до 1500 часов.
• Срок сохраняемости — 25 лет.
• Индекс «Ш3Е2Б» указывает на отсутствие патрубка и приборный (блочный) монтаж.

Обозначение и конструктивные индексы

Буквенно-цифровой состав обозначения несёт конкретную информацию. Серия 2РМ определяет семейство цилиндрических соединителей, индекс «Б» — блочное (приборное) исполнение, «Ш» — штыревое исполнение контактов (вилка), «3Е2» — сочетание исполнений корпуса и покрытия, а завершающая цифра «2» — теплостойкость до плюс 200 градусов Цельсия. Блочный корпус без патрубка означает, что кабельный ввод в данной вилке не предусмотрен: он реализуется на стороне ответной кабельной розетки.

Условия эксплуатации и применение

Соединитель рассчитан на жёсткие условия эксплуатации: вибрации в широком частотном диапазоне, интенсивные механические удары и перепады давления. Герметичный корпус позволяет применять его там, где требуется сохранение целостности электрических цепей при изменении внешнего давления.

Типовые области применения:

1. Приборные панели и блоки радиоэлектронной аппаратуры.
2. Авиационная и бортовая техника.
3. Промышленное оборудование, работающее в условиях вибрации и ударов.

Ответные части — кабельные розетки 2РМТ соответствующего типоразмера с резьбовым сочленением и одношпоночной поляризацией. Перед монтажом следует убедиться в совпадении шпоночного ключа и ответного паза, а затяжку резьбы выполнять без перекоса, чтобы не повредить контактную пару и уплотнение.

Монтаж и обслуживание

Вилка предназначена для крепления на панели, поэтому при установке важно обеспечить плотное прилегание посадочного места, от которого зависит сохранение герметичности. Химическое никелевое покрытие контактов снижает переходное сопротивление и повышает стойкость к коррозии. Контроль исправности соединения удобно выполнять по значению сопротивления контактов и сопротивления изоляции, сравнивая их с указанными пределами.

Заявленный срок сохраняемости 25 лет и наработка от 1000 до 1500 часов определяют ресурс изделия при соблюдении условий хранения и эксплуатации. Год сведений о характеристиках — 2022; производитель в данных каталога не указан. Комплектация, гарантия, страна производства и сертификаты в исходных сведениях отсутствуют, поэтому здесь не приводятся.
