Назначение соединителя 2РМБ4Ш3Е2

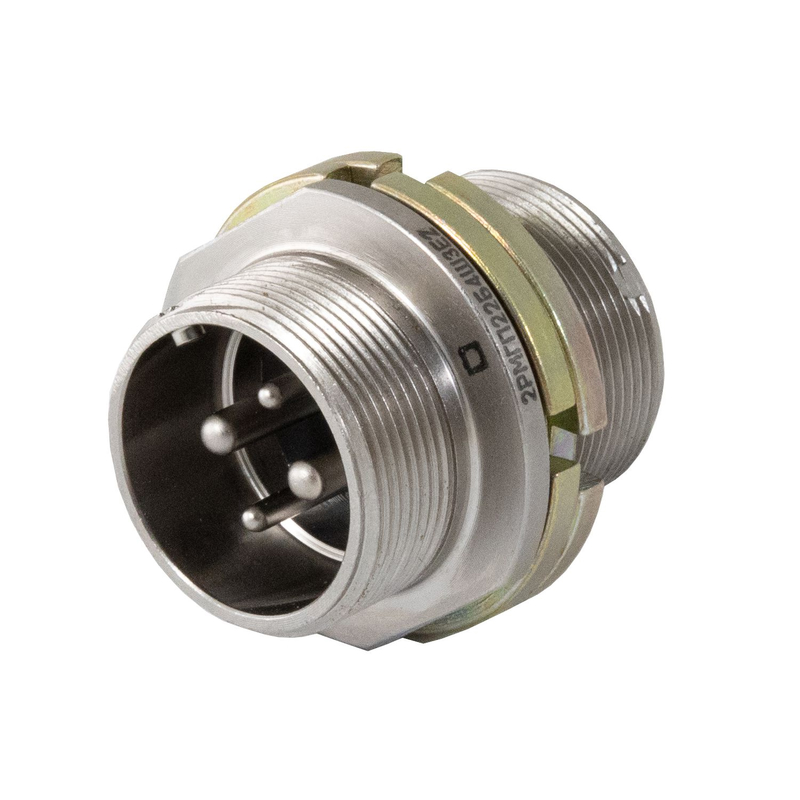

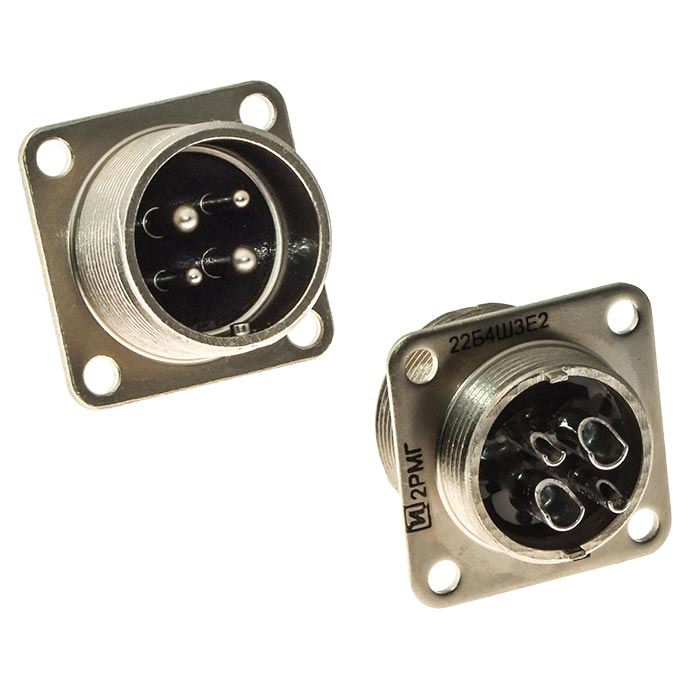

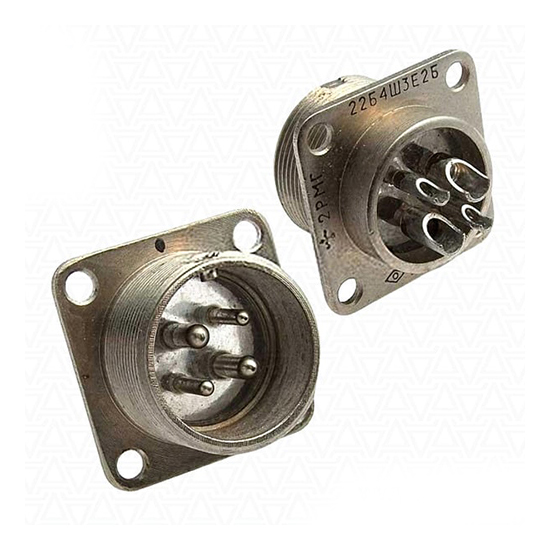

2РМБ4Ш3Е2 — это герметичная блочная (приборная) вилка цилиндрического соединителя серии 2РМГ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Артикул товара — 1137, категория — 2РМ.

Конструктивное исполнение «блочный (приборный)» означает, что корпус вилки не имеет патрубка и рассчитан на монтаж непосредственно на приборе или блоке аппаратуры. Герметичность корпуса позволяет применять соединитель там, где требуется исключить утечку воздуха при давлении до 1,5 кгс/см².

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Значения относятся к электрическим, механическим и климатическим показателям изделия.

• Количество контактов — 4.
• Диаметр контактов — 2 или 3 мм (в обозначении Ш3 указан диаметр 3 мм).
• Максимальная токовая нагрузка — до 13–20 А на контакт.
• Рабочее напряжение — до 560 В.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Посадочный диаметр корпуса — 22 мм.
• Теплостойкость — до 200 °C.
• Количество сочленений-расчленений — до 500.
• Наработка — минимум 1000–1500 часов.
• Срок сохраняемости — 15–25 лет.
• Год в карточке товара VirtueMart — 2022.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², механические удары — одиночные до 5000 м/с² и многократные до 1000 м/с², а также линейное ускорение до 2000 м/с².

Температурный диапазон эксплуатации — от минус 60 °C до плюс 200 °C. Утечка воздуха при давлении до 1,5 кгс/см² не допускается. Ресурс по количеству сочленений-расчленений достигает 500 циклов.

Расшифровка обозначения 2РМБ4Ш3Е2

1. 2РМГ — тип герметичного соединителя.
2. 22 — условный размер корпуса.
3. Б — блочный (приборный) вид корпуса без патрубка.
4. 4 — число контактов.
5. Ш3 — диаметр контактов 3 мм.
6. Е2 — вариант исполнения с теплостойкостью 200 °C.

Применение

Благодаря герметичному блочному корпусу, четырём контактам с диаметром 3 мм и стойкости к вибрации, ударам и широкому диапазону температур соединитель 2РМБ4Ш3Е2 применяется в электрических цепях приборов и блоков, где требуется надёжное сочленение при повышенных требованиях к герметичности и теплостойкости.

Изделие подходит для эксплуатации в составе аппаратуры, работающей при температуре от минус 60 °C до плюс 200 °C, с токами на контакт до 13–20 А и напряжением до 560 В, включая цепи переменного тока частотой до 3 МГц и импульсные цепи.

Краткое резюме

2РМБ4Ш3Е2 — герметичная блочная вилка серии 2РМГ с четырьмя контактами диаметром 3 мм, посадочным диаметром корпуса 22 мм, теплостойкостью до 200 °C и ресурсом до 500 сочленений-расчленений. Артикул — 1137.
