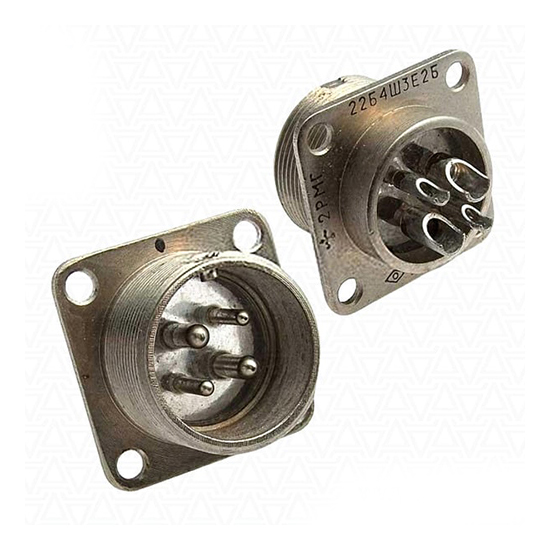

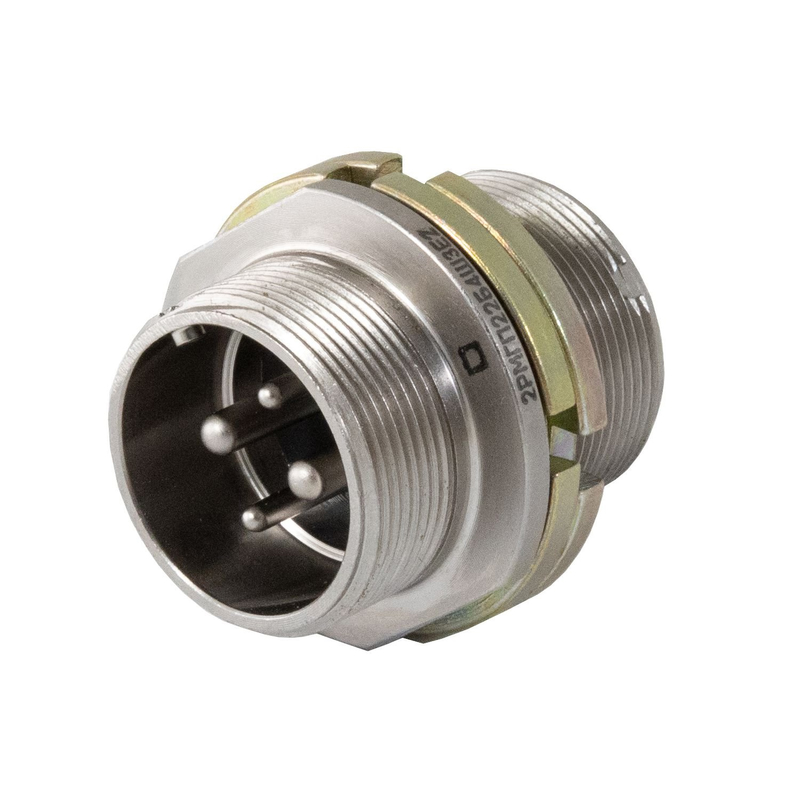

Назначение соединителя 2РМБ4Ш3Е2

Соединитель 2РМБ4Ш3Е2 из серии 2РМ относится к классу герметичных цилиндрических приборных разъёмов и предназначен для соединения и разъединения электрических цепей переменного и постоянного тока в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется там, где требуется компактное четырёхконтактное подключение с повышенной стойкостью к внешним воздействиям, включая промышленное оборудование и научные исследования.

Артикул позиции — 1135, категория — 2РМ. Данные о производителе, краткое описание из каталога, а также сведения о комплектации, стране производства, сертификатах, гарантии и наличии в предоставленных данных отсутствуют и здесь не указываются.

Подтверждённые технические особенности

Ниже перечислены характеристики, которые прямо указаны в имеющемся описании и относятся к конструктивному семейству соединителей 2РМ.

• Количество контактов — 4.
• Посадочный диаметр — 22 мм.
• Максимальная токовая нагрузка — до 55 А на соединитель.
• Отдельные контакты допускают 13 А и 20 А в зависимости от диаметра — 2 мм и 3 мм соответственно.
• Рабочее напряжение — до 560 В.
• Корпус изготовлен из алюминиевого сплава АЛ-11.
• Изоляторы выполнены из прессматериала КМК-218Л.
• Контакты имеют никелевое покрытие, обеспечивающее проводимость и защиту от коррозии.
• Штыри контактов выполнены из ковара.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Устойчивость к механическим воздействиям и вибрациям.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11, что определяет его прочностные свойства и умеренную массу. Изоляционные детали изготовлены из прессматериала КМК-218Л. Контактная группа имеет никелевое покрытие, а штыри контактов выполнены из ковара. Такое сочетание материалов направлено на стабильность переходного сопротивления и защиту контактов от коррозии.

Условия эксплуатации

Изделие рассчитано на работу в широком температурном диапазоне — от минус 60 до плюс 200 градусов Цельсия. Отмечается устойчивость к механическим воздействиям и вибрациям, что позволяет применять соединитель в сложных условиях эксплуатации.

Область применения и расшифровка обозначения

Соединители данного типа используются для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Конструкция допускает применение в промышленности и научных исследованиях.

Обозначение 2РМБ4Ш3Е2 расшифровывается следующим образом:

1. 2РМ — тип разъёма, герметичный цилиндрический.
2. 22 — условный размер корпуса, 22 мм.
3. Б — вид корпуса, блочный.
4. 4 — количество контактов.
5. Ш — часть соединителя, вилка.

Таким образом, 2РМБ4Ш3Е2 — это четырёхконтактная герметичная приборная вилка с блочным корпусом посадочного диаметра 22 мм, рассчитанная на рабочее напряжение до 560 В и токовую нагрузку до 55 А на соединитель. Указанные параметры следует учитывать при подборе ответной части и оценке совместимости с конкретным оборудованием.
