Назначение соединителя 2РМБ4Ш1Е2Б

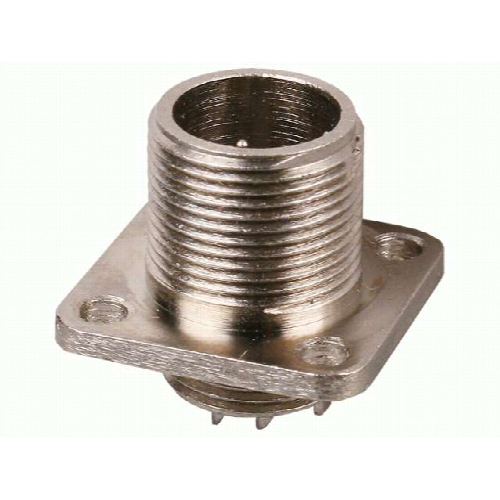

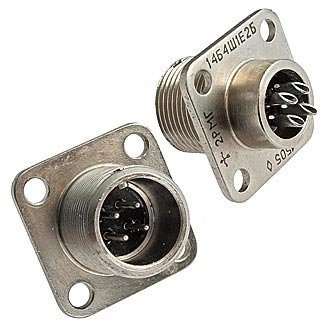

2РМБ4Ш1Е2Б — приборная вилка цилиндрического типа из серии 2РМ, предназначенная для надёжного соединения электрических цепей в составе приборов и устройств. Изделие относится к герметичным соединителям и применяется там, где требуется стабильная передача сигналов постоянного или переменного тока с частотой до 3 МГц.

Вилка служит ответной частью для розетки типа 2РМ14К4Г1А1 и образует с ней разъёмное контактное соединение. Конструкция ориентирована на эксплуатацию в составе бортовой и приборной аппаратуры, где предъявляются повышенные требования к стойкости к внешним воздействиям.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМ и содержит сведения о типе корпуса, числе контактов и исполнении:

• 2РМ — тип соединителя;
• Б — приборный блочный корпус без левой резьбы;
• 4 — количество контактов;
• Ш1 — штифты первого типа, то есть вилка;
• Е2 — исполнение по теплостойкости 200 градусов Цельсия;
• Б — исполнение без кожуха.

Таким образом, 2РМБ4Ш1Е2Б — это четырёхконтактная приборная вилка повышенной теплостойкости, не имеющая кожуха и левой резьбы на корпусе.

Основные характеристики

Соединитель имеет четыре извлекаемых контакта диаметром 1 мм. Такое исполнение позволяет при необходимости заменять контакты и обслуживать изделие без замены всего корпуса. Посадочный диаметр корпуса составляет 14 мм, что соответствует условному размеру корпуса 14.

Электрические параметры изделия рассчитаны на рабочее напряжение до 560 В. Максимальная токовая нагрузка составляет 6 А на один контакт и 20 А суммарно по всем контактам. Сопротивление изоляции — не менее 5000 МОм.

Корпус выполнен блочным, приборным, без патрубка и без кожуха. Теплостойкость исполнения Е2 обеспечивает работу в диапазоне температур от минус 60 до плюс 200 градусов Цельсия.

Условия эксплуатации

Вилка рассчитана на работу в жёстких условиях и сохраняет работоспособность при следующих воздействиях:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Минимальная наработка составляет 1000 часов. Ресурс по количеству соединений и расчленений — до 500 циклов. Срок сохраняемости изделия — от 15 до 25 лет при соблюдении условий хранения, установленных изготовителем.

Применение и совместимость

Соединитель применяется в приборах и электротехнических устройствах для передачи сигналов постоянного и переменного тока. Благодаря герметичному исполнению и широкому температурному диапазону вилка востребована в аппаратуре, работающей в условиях повышенных температур, вибраций и ударных нагрузок.

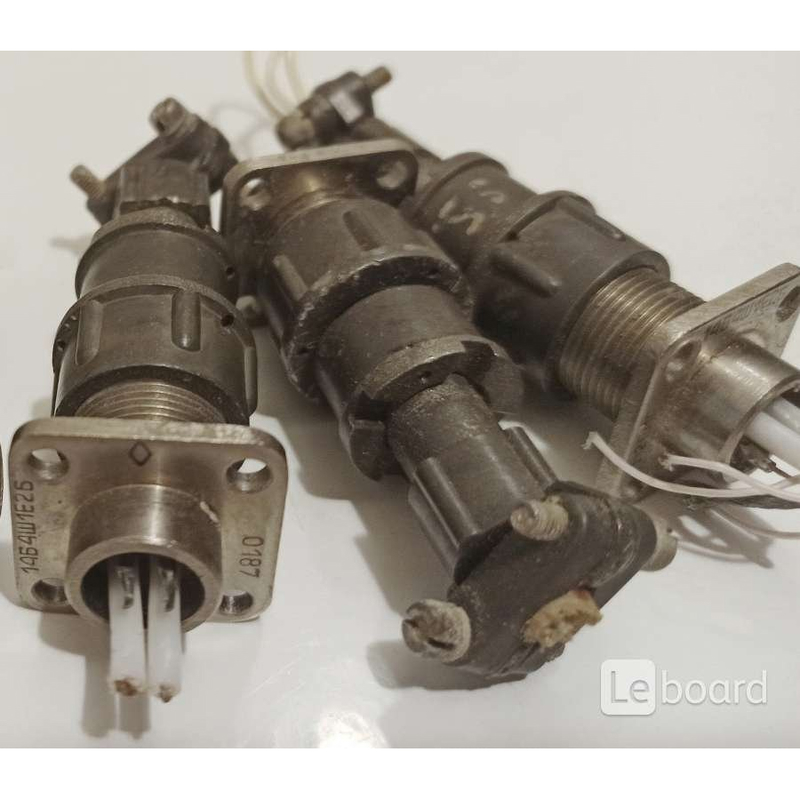

Ответной частью для 2РМБ4Ш1Е2Б служит розетка типа 2РМ14К4Г1А1. Совместное использование этих двух изделий образует разъёмное соединение с четырьмя контактами диаметром 1 мм и посадочным диаметром корпуса 14 мм. При подборе ответной части необходимо учитывать соответствие типа корпуса, числа контактов и исполнения по теплостойкости.

Монтаж вилки выполняется в составе приборного блока; корпус без кожуха и без патрубка упрощает компоновку внутри аппаратуры. Извлекаемые контакты облегчают ремонт и замену элементов соединения. Перед эксплуатацией следует убедиться в соответствии параметров цепи допустимому напряжению до 560 В и суммарному току до 20 А.

Ключевые особенности

1. Герметичное приборное исполнение цилиндрического типа.
2. Четыре извлекаемых контакта диаметром 1 мм.
3. Рабочее напряжение до 560 В, ток до 6 А на контакт и до 20 А суммарно.
4. Теплостойкость 200 градусов Цельсия, рабочий диапазон от минус 60 до плюс 200 градусов Цельсия.
5. Посадочный диаметр корпуса 14 мм, блочный корпус без патрубка и кожуха.
6. Стойкость к вибрации, ударам и линейным ускорениям.
7. Наработка не менее 1000 часов и до 500 циклов соединения и расчленения.
