Назначение соединителя 2РМБ4Ш1Е2Б

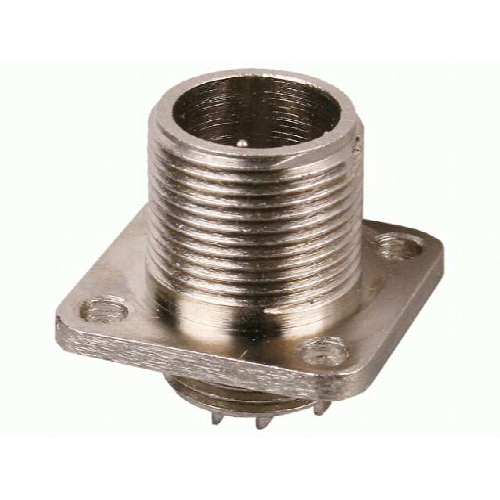

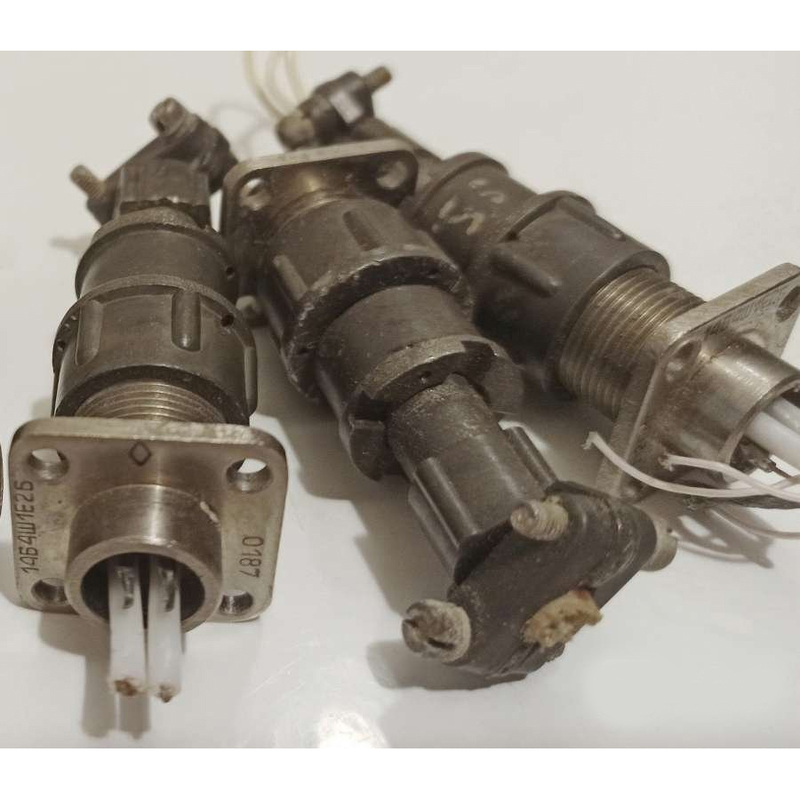

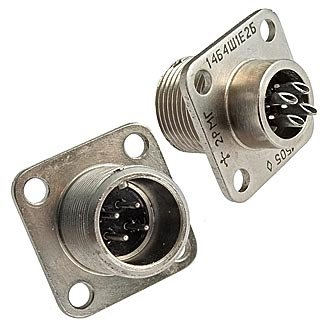

2РМБ4Ш1Е2Б — герметичная приборная вилка цилиндрического типа, относящаяся к серии 2РМ и предназначенная для работы в электрических цепях постоянного и переменного тока. Изделие применяется там, где требуется надёжное и герметичное соединение электрических цепей при повышенных требованиях к устойчивости к внешним воздействиям. Категория товара — 2РМ, артикул — 1082.

Конструктивно вилка состоит из двух частей: вилки с контактными штырями и розетки с контактными гнёздами. Сочленение частей выполняется резьбовым методом, а одношпоночная поляризация корпуса исключает неправильное соединение и обеспечивает точное взаимное ориентирование ответных частей.

Подтверждённые технические характеристики

Ниже приведены характеристики, соответствующие данному типу соединителей серии 2РМ:

• Количество контактов — 4.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — до 6 А на одиночный контакт и до 20 А на соединитель в целом.
• Диаметр контактов — 1 мм.
• Сопротивление контактов — не более 0,015 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Максимальное количество сочленений-расчленений — 500 раз.
• Минимальная наработка — 1000 часов.
• Гарантийный срок хранения — 25 лет.

Указанные значения отражают эксплуатационные возможности серии и должны учитываться при подборе соединителя под конкретную электрическую цепь.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава, что обеспечивает прочность при относительно небольшой массе. В качестве изоляционных материалов применяется прессматериал КМК-218Л. Контакты выполнены цилиндрическими из ковара с никелевым покрытием, что способствует стабильности переходного сопротивления и стойкости к нагреву.

Вилки серии могут выпускаться как с прямым патрубком для экранированного или неэкранированного кабеля, так и без патрубка. Монтаж — навесной, то есть объёмный. Такое исполнение удобно при сборке жгутов и приборных соединений внутри корпусов и блоков.

Условия эксплуатации и стандарты

Соединитель рассчитан на работу при атмосферном давлении вплоть до значений порядка 1,34 умноженное на 10 в минус десятой степени, что подтверждает его герметичное исполнение и пригодность для применения в условиях, где обычные разъёмы неприменимы.

При использовании разъёма необходимо следовать техническим стандартам, в частности ОСТ В 11 0121-91 или ГЕ0.364.140ТУ. Соблюдение этих документов обеспечивает надёжность и безопасность эксплуатации изделия.

Применение

Разъёмы серии 2РМ, включая модель 2РМБ4Ш1Е2Б, широко применяются в различных отраслях, где требуется надёжное соединение при повышенных требованиях к герметичности и устойчивости к внешним воздействиям. Типичные условия — работа в составе приборов и кабельных сборок при значительных перепадах температуры и давления.

При подборе соединителя следует учитывать число контактов, допустимое рабочее напряжение и токовую нагрузку, а также способ монтажа и тип присоединяемого кабеля. Соблюдение этих условий и указанных стандартов позволяет использовать изделие в течение всего заявленного срока хранения и наработки.
