Назначение соединителя 2РМБ4Ш1Е2

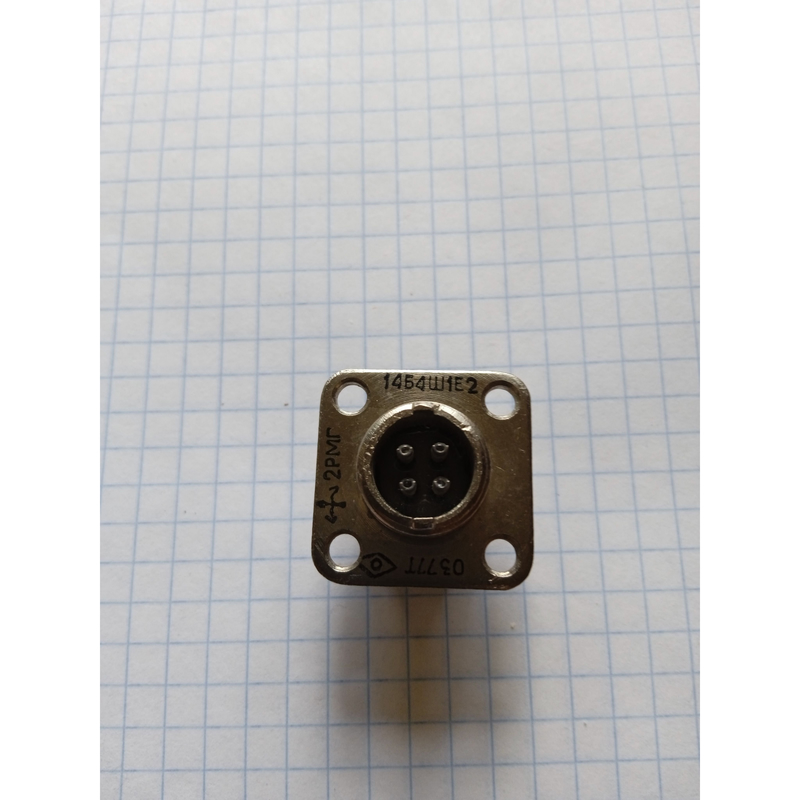

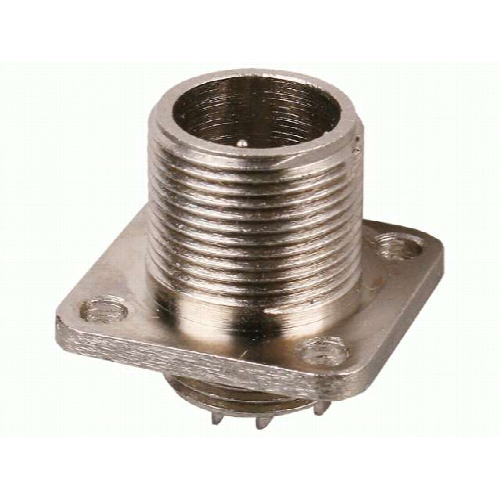

2РМБ4Ш1Е2 — цилиндрический низкочастотный герметичный соединитель серии 2РМ, выполненный в виде приборной вилки с блочным корпусом. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока. Соединитель применяется в составе радиоэлектронной аппаратуры, приборов и оборудования, где требуется герметичный разъём с фиксацией ответной части.

Соединение выполняется с кабельными розетками серии 2РМТ. Блочный (приборный) корпус без левой резьбы позволяет устанавливать вилку непосредственно на корпус прибора или блока, обеспечивая компактную компоновку и защиту контактной группы от внешней среды.

Расшифровка обозначения

Маркировка 2РМБ4Ш1Е2 построена по стандартной схеме серии 2РМ и читается по позициям:

• 2РМ — тип соединителя;
• Б — блочный (приборный) корпус без левой резьбы;
• 4 — количество контактов;
• Ш — извлекаемые контакты диаметром 1 мм;
• 1 — монтаж объёмный пайкой;
• Е — резьбовая фиксация;
• 2 — теплостойкость до 200 градусов Цельсия.

В более полной записи исполнения указывается условный размер корпуса, соответствующий диаметру посадочного отверстия. Для родственного исполнения серии этот размер составляет 14 мм, что определяет габариты посадки и совместимость с ответными частями.

Технические характеристики

Соединитель оснащён четырьмя контактами. Максимальный ток на контакт достигает 6–7 А, общий ток по разъёму — до 20 А. Рабочее напряжение составляет до 560–700 В, рабочая частота — до 3 МГц. Электрические параметры обеспечивают стабильную передачу сигнала и питающего напряжения в низкочастотных цепях.

Сопротивление контакта — не более 0,015 Ом, сопротивление изоляции — не менее 5000 МОм. Герметичность конструкции подтверждается отсутствием утечки воздуха при давлении до 1,5 кгс/см². Такое сочетание параметров делает разъём пригодным для работы в условиях повышенных требований к надёжности изоляции и вакуумной плотности.

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а исполнение с теплостойкостью «2» допускает нагрев до плюс 200 градусов Цельсия. Соединитель устойчив к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 50 g, к механическим ударам с ускорением до 500 g и к линейному ускорению до 2000 м/с².

Ресурсные показатели включают минимальную наработку 1000 часов, количество сочленений-расчленений до 500 и срок хранения 25 лет. Перечисленные характеристики определяют область применения — бортовые и стационарные системы, приборы и блоки, эксплуатируемые при интенсивных механических и климатических нагрузках.

Применение

2РМБ4Ш1Е2 применяется как приборная вилка для подключения кабельных розеток серии 2РМТ в составе электрооборудования. Монтаж выполняется объёмной пайкой, что соответствует исполнению «1» и обеспечивает надёжное электрическое соединение проводников с контактами.

Резьбовая фиксация «Е» исключает самопроизвольное расчленение под действием вибрации и ударов. Герметичность и широкий температурный диапазон позволяют использовать соединитель в цепях переменного и постоянного тока там, где требуется защита контактной группы от внешних воздействий и стабильность параметров в течение длительного срока службы.
