Назначение и общее описание

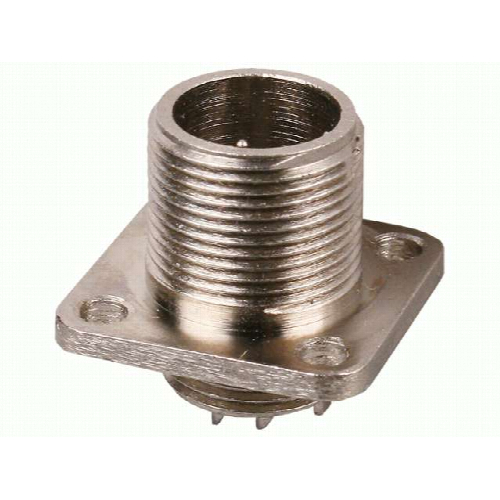

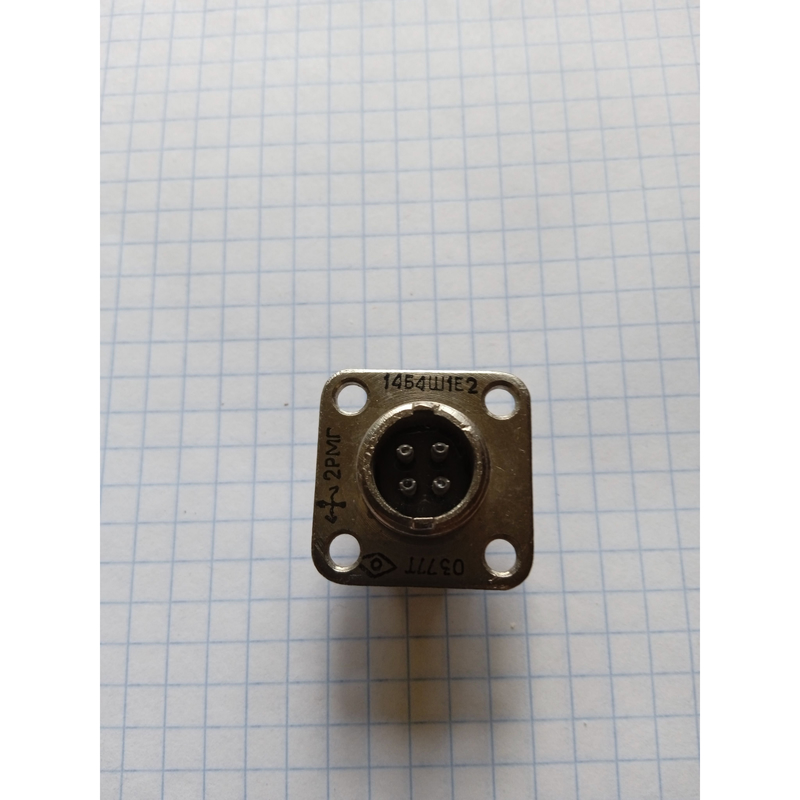

2РМБ4Ш1Е2 — приборная вилка цилиндрического низкочастотного герметичного соединителя серии 2РМГ с резьбовой фиксацией. Изделие предназначено для надёжного электрического соединения в составе промышленного и специального оборудования, где требуются стойкость к вибрации, ударам, перепадам давления и широкому диапазону температур. Вилка устанавливается на приборной (блочной) стороне и сочленяется с ответными кабельными розетками, образуя разъёмное электрическое соединение постоянного и переменного тока.

Расшифровка условного обозначения

Обозначение 2РМБ4Ш1Е2 построено по стандартной схеме и расшифровывается следующим образом:

• 2РМГ — тип соединителя;
• 14 — условный размер корпуса;
• Б — блочный (приборный) корпус;
• 4 — количество контактов;
• Ш — диаметр контактов 1 мм;
• 1 — вариант исполнения;
• Е — экранированное исполнение;
• 2 — теплостойкость до 200 градусов Цельсия.

Такая кодировка позволяет точно определить исполнение корпуса, число и размер контактов, а также дополнительные свойства соединителя ещё до обращения к подробной документации.

Подтверждённые технические характеристики

Соединитель имеет 4 контакта диаметром 1 мм. Максимальный ток составляет до 6–7 ампер на контакт, рабочее напряжение — до 560 вольт. Сопротивление контакта не превышает 0,015 Ом, а сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Изделие герметично: утечка воздуха при перепаде давления до 1,5 килограмм-силы на квадратный сантиметр не допускается. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 500 метров на секунду в квадрате (50g), а также механические удары с ускорением до 5000 метров на секунду в квадрате (500g).

Рабочий диапазон температур — от минус 60 до плюс 200 градусов Цельсия. Климатическое исполнение — УХЛ2.1. Срок службы составляет не менее 1000 часов наработки и не менее 500 циклов сочленений-расчленений. Корпус выполнен из алюминиевого сплава, что обеспечивает прочность и защиту в сложных условиях эксплуатации.

Применение и совместимость

Вилка 2РМБ4Ш1Е2 применяется в цепях постоянного и переменного тока частотой до 3 мегагерц. Она сочленяется с кабельными розетками 2РМТ, образуя разъёмное соединение приборной и кабельной частей.

Благодаря герметичности, экранированному исполнению и стойкости к вибрации, ударам и температурным воздействиям, соединитель подходит для промышленного и специального оборудования, работающего в тяжёлых условиях. Резьбовая фиксация предотвращает самопроизвольное расчленение под действием вибрации и механических нагрузок, а алюминиевый сплав корпуса обеспечивает механическую прочность и защиту контактной группы.

Краткие сведения

• Артикул: 1078;
• Категория: 2РМ;
• Тип: приборная вилка цилиндрического низкочастотного герметичного соединителя серии 2РМГ;
• Количество контактов: 4;
• Диаметр контактов: 1 мм;
• Максимальный ток: до 6–7 ампер на контакт;
• Рабочее напряжение: до 560 вольт;
• Рабочая частота: до 3 мегагерц;
• Диапазон температур: от минус 60 до плюс 200 градусов Цельсия;
• Климатическое исполнение: УХЛ2.1;
• Год: 2014.
