Назначение соединителя 2РМБ4Ш1Е2

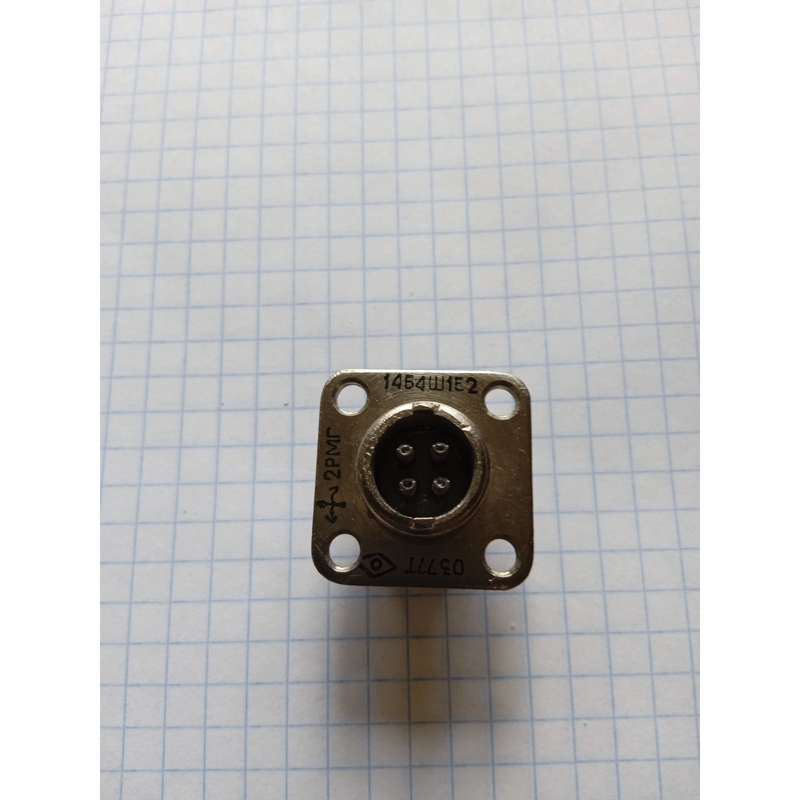

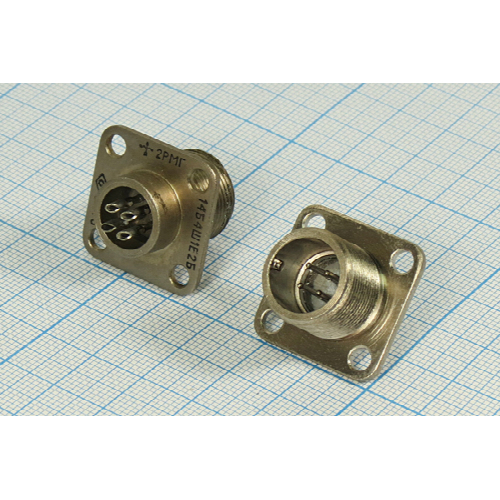

2РМБ4Ш1Е2 — это герметичная низкочастотная цилиндрическая приборная вилка с резьбовой фиксацией, предназначенная для надёжного соединения электрических цепей. Изделие относится к категории 2РМ и применяется там, где требуется стабильная работа электрического соединения в сложных условиях эксплуатации: при воздействии вибрации, ударов, повышенной влажности и перепадов температуры.

Вилка служит ответной частью для сочленения с кабельными розетками серии 2РМТ. Резьбовая фиксация обеспечивает плотный и устойчивый контакт, препятствуя самопроизвольному расчленению под действием механических нагрузок. Конструкция корпуса — блочная (приборная), без патрубка, что позволяет устанавливать вилку непосредственно на прибор или блок.

Расшифровка обозначения

Маркировка 2РМБ4Ш1Е2 построена по стандартной схеме и содержит полную информацию о конструктивных и электрических параметрах изделия:

• 2РМ — тип соединителя, низкочастотный цилиндрический;
• Б — блочный (приборный) корпус без патрубка;
• 4 — количество контактов, четыре штуки диаметром 1 мм;
• Ш — шестигранный муфтовый штуцер;
• 1 — контактная часть цельнометаллическая;
• Е — электрическая прочность 560 В;
• 2 — теплостойкость до 200 градусов Цельсия.

Условный размер корпуса соответствует посадочному диаметру 14 мм. Такая расшифровка позволяет быстро подобрать совместимые ответные части и оценить пригодность вилки для конкретной задачи.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 560 В переменного или постоянного тока. Рабочая частота достигает 3 МГц. Токовая нагрузка составляет до 6 А на контакт, а суммарно по всем контактам — до 20 А. Сопротивление контакта не превышает 0,015 Ом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Климатическое исполнение УХЛ2.1 допускает эксплуатацию в диапазоне от минус 60 до плюс 100…200 градусов Цельсия при влажности до 98 процентов. Герметичность корпуса обеспечивает отсутствие утечки воздуха при давлении до 1,5 кгс/см².

Контактная часть выполнена цельнометаллической, контакты извлекаемые, монтаж производится пайкой.

Надёжность и условия эксплуатации

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 500 м/с². Механические удары достигают 5000 м/с² при одиночном воздействии и 1000 м/с² при многократном. Линейное ускорение — до 2000 м/с².

• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — до 500 циклов;
• Срок сохраняемости — 25 лет.

Перечисленные параметры подтверждают пригодность изделия для длительной эксплуатации в аппаратуре, подверженной интенсивным механическим и климатическим нагрузкам.

Применение

2РМБ4Ш1Е2 используется в авиации, судостроении и других отраслях промышленности для создания надёжных герметичных соединений в цепях постоянного и переменного тока. Вилка подходит для бортовых и приборных систем, где важны компактность, стойкость к вибрации и ударам, а также стабильность электрических параметров.

Благодаря герметичному исполнению и широкому температурному диапазону соединитель востребован в оборудовании, работающем на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности.
