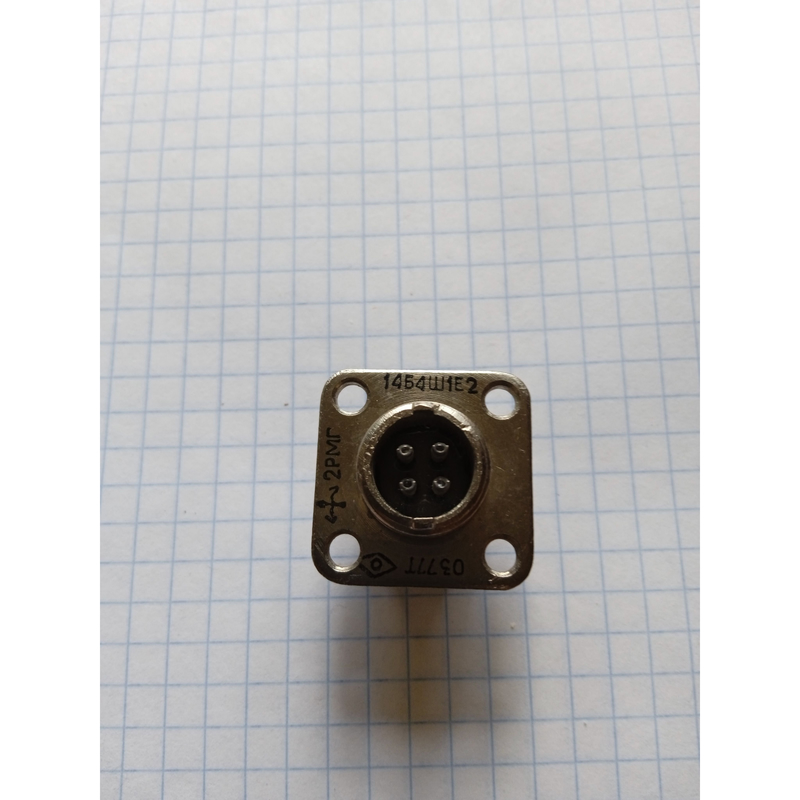

Назначение разъёма 2РМБ4Ш1Е2

2РМБ4Ш1Е2 — цилиндрический герметичный низкочастотный разъём серии 2РМ, блочная (приборная) вилка с четырьмя штырьковыми контактами. Изделие предназначено для электрического соединения цепей в составе радиоэлектронной и электротехнической аппаратуры, работающей в жёстких условиях эксплуатации. Блочное исполнение корпуса означает, что вилка монтируется на панель, шасси или корпус прибора, а ответная часть — розетка — подключается к ней снаружи.

Герметичная конструкция позволяет применять разъём там, где требуется стойкость к повышенной влажности, перепадам давления и температуры: в бортовой аппаратуре, промышленных установках, измерительных приборах и другой технике, эксплуатируемой вне отапливаемых помещений.

Подтверждённые технические особенности

Разъём относится к серии 2РМГ — цилиндрическим герметичным низкочастотным соединителям. Корпус типа «Б» — блочный (приборный), вид «Ш» — вилка со штырьковыми контактами. Число контактов — 4, все контакты одинаковые, диаметром 1 мм.

Основные электрические параметры:

• максимальный ток — до 6 А на каждый контакт, до 20 А на весь разъём;
• рабочее напряжение — до 560 В переменного и постоянного тока;
• сопротивление контакта — не более 0,015 Ом;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Климатические и механические характеристики:

• диапазон рабочих температур — от минус 60 до плюс 200 °C (исполнение с повышенной теплостойкостью);
• относительная влажность — до 98 % при температуре плюс 25 °C;
• устойчивость к вибрации — в диапазоне частот от 5 до 5000 Гц;
• ударные нагрузки — ускорение до 5000 м/с² при одиночных ударах, до 1000 м/с² при многократных;
• ресурс — около 500 циклов сочленения и разъединения, наработка не менее 1000–1500 часов.

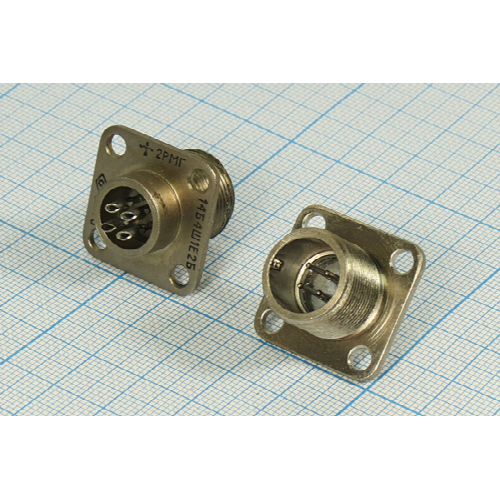

Конструкция и материалы

Посадочный диаметр корпуса — 14 мм. Контакты имеют покрытие «Е» — химическое никелирование. Корпус изготовлен из стали, изолятор — из стекла, что и обеспечивает герметичность изделия. Сочленение с ответной частью — резьбовое, что даёт надёжную фиксацию пары «вилка–розетка» и сохраняет контакт при вибрации и ударах. Дополнительный кожух или патрубок в данной маркировке не предусмотрен.

Расшифровка маркировки

1. «2РМГ» — серия цилиндрических герметичных разъёмов.
2. «14» — условный размер корпуса, посадочный диаметр 14 мм.
3. «Б» — блочный (приборный) корпус для монтажа на панель.
4. «4» — число контактов.
5. «Ш» — вилка со штырьковыми контактами.
6. «1Е2» — исполнение контактов с никелевым покрытием и признак теплостойкого варианта.

Применение и условия монтажа

Разъём 2РМБ4Ш1Е2 применяется для подключения кабельных линий и жгутов к приборам и блокам, закреплённым на панелях и корпусах оборудования. Благодаря герметичности и стойкости к вибрации, ударам и широкому диапазону температур он подходит для аппаратуры, работающей в условиях повышенной влажности и значительных механических нагрузок.

Монтаж выполняется через отверстие панели по посадочному диаметру 14 мм; фиксация ответной розетки производится резьбовым соединением. При эксплуатации следует соблюдать предельные значения тока и напряжения на контакт и на разъём в целом, а также учитывать ограниченный ресурс сочленений — около 500 циклов.

Артикул изделия — 1075, категория — 2РМ. Изделие предназначено для применения в составе промышленной, измерительной и бортовой аппаратуры, где требуется надёжное и герметичное электрическое соединение на четыре линии.
