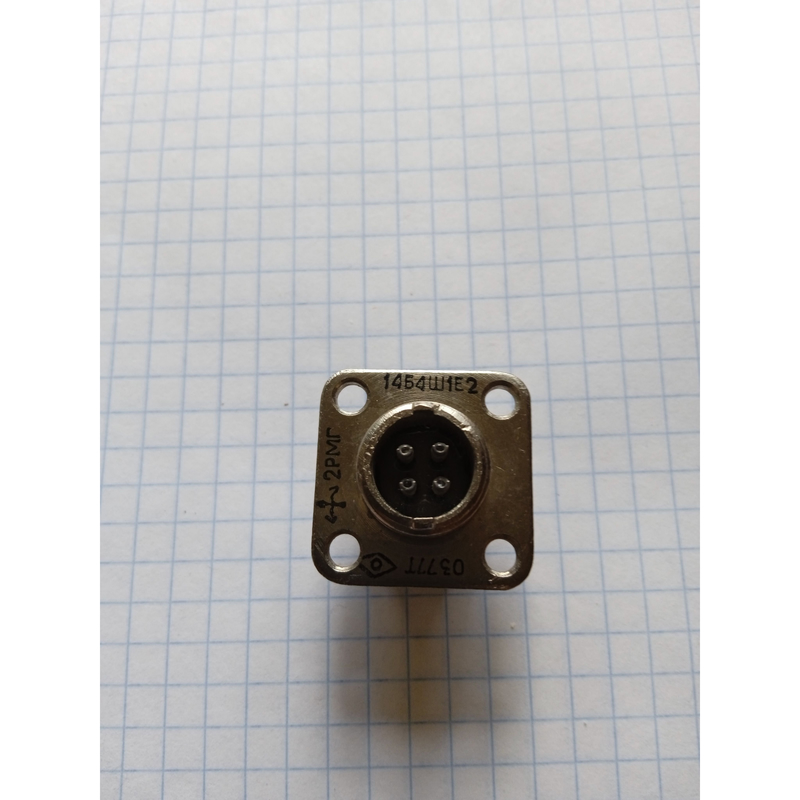

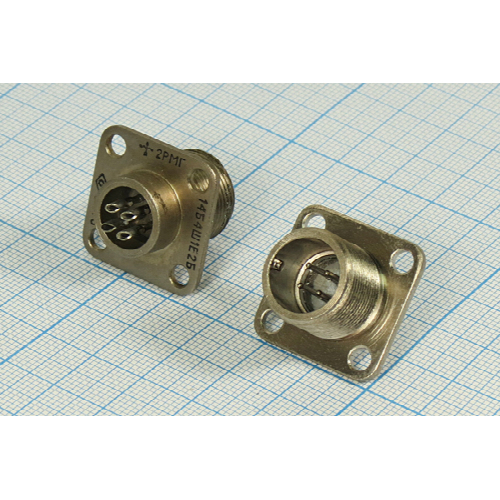

Назначение соединителя 2РМБ4Ш1Е2

2РМБ4Ш1Е2 — низкочастотный цилиндрический герметичный соединитель, представляющий собой приборную вилку блочного типа с четырьмя контактами. Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока. Соединение выполняется с кабельными розетками серии 2РМТ. Конструкция ориентирована на применение в составе промышленного и специального оборудования, где к электрическому разъему предъявляются повышенные требования по герметичности, стойкости к вибрации и ударам, а также по диапазону рабочих температур.

Блочный (приборный) корпус позволяет закреплять вилку непосредственно на корпусе прибора или блока, обеспечивая стационарную часть соединения. Ответная часть — кабельная розетка — подключается со стороны кабеля, что упрощает сборку и обслуживание жгутов и кабельных линий.

Расшифровка обозначения 2РМБ4Ш1Е2

Обозначение построено по стандартной для серии 2РМ схеме и читается последовательно:

• 2РМ — тип соединителя;
• Б — блочный (приборный) корпус;
• 4 — количество контактов;
• Ш — диаметр контактов 1 мм;
• 1 — монтаж контактов: пайка, объемный;
• Е — резьбовая фиксация сочлененного положения;
• 2 — теплостойкость до 200 градусов Цельсия.

В приведенном в данных описании обозначения 2РМГ14Б4Ш1Е2 дополнительно указан условный размер корпуса 14. Для рассматриваемого товара 2РМБ4Ш1Е2 в предоставленных сведениях условный размер корпуса отдельно не приведен, поэтому он здесь не указывается.

Электрические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 560 В и работает на частотах до 3 МГц. Максимальный ток на контакт составляет от 6 до 7 А. Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 0,015 Ом. Такое сочетание параметров обеспечивает стабильную передачу сигнала и питающего напряжения в низкочастотных цепях при сохранении низких потерь на контактных парах.

Механические и климатические свойства

Изделие обеспечивает защиту от утечки воздуха при перепаде давления до 1,5 килограмм-силы на квадратный сантиметр. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50g, а также механические удары: одиночные до 500g и многократные до 100g.

Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия, что соответствует исполнению с теплостойкостью 2. Климатическое исполнение — УХЛ2.1. Минимальная наработка составляет 1000 часов, ресурс сочленений-расчленений — до 500 циклов, срок сохраняемости — 25 лет.

Монтаж и применение

Монтаж контактов выполняется пайкой; контакты извлекаемые, что упрощает ремонт и замену отдельных цепей без замены всего соединителя. Фиксация сочлененного положения резьбовая, что предотвращает самопроизвольное расчленение при вибрации и ударных нагрузках.

Благодаря герметичности, широкому температурному диапазону и стойкости к механическим воздействиям соединитель 2РМБ4Ш1Е2 применяется в промышленных и специальных системах, включая авиацию и приборостроение. Типовые сценарии — подключение блоков и приборов к кабельным линиям через розетки серии 2РМТ, организация низкочастотных электрических соединений в условиях вибрации, перепадов давления и температуры.

Ключевые особенности

• Четыре контакта диаметром 1 мм с монтажом пайкой, контакты извлекаемые;
• Максимальное рабочее напряжение до 560 В, частота до 3 МГц, ток на контакт от 6 до 7 А;
• Сопротивление изоляции не менее 5000 МОм, сопротивление контакта не более 0,015 Ом;
• Герметичность при перепаде давления до 1,5 килограмм-силы на квадратный сантиметр;
• Рабочие температуры от минус 60 до плюс 200 градусов Цельсия, исполнение УХЛ2.1;
• Ресурс до 500 сочленений-расчленений, наработка не менее 1000 часов, сохраняемость 25 лет.

Совместимость с кабельными розетками серии 2РМТ делает изделие удобным для построения разъемных соединений в приборах и блоках, а блочный корпус — пригодным для стационарной установки на шасси, панели или корпусе оборудования.
