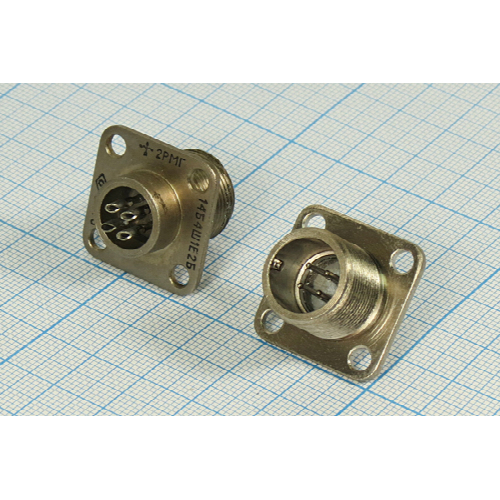

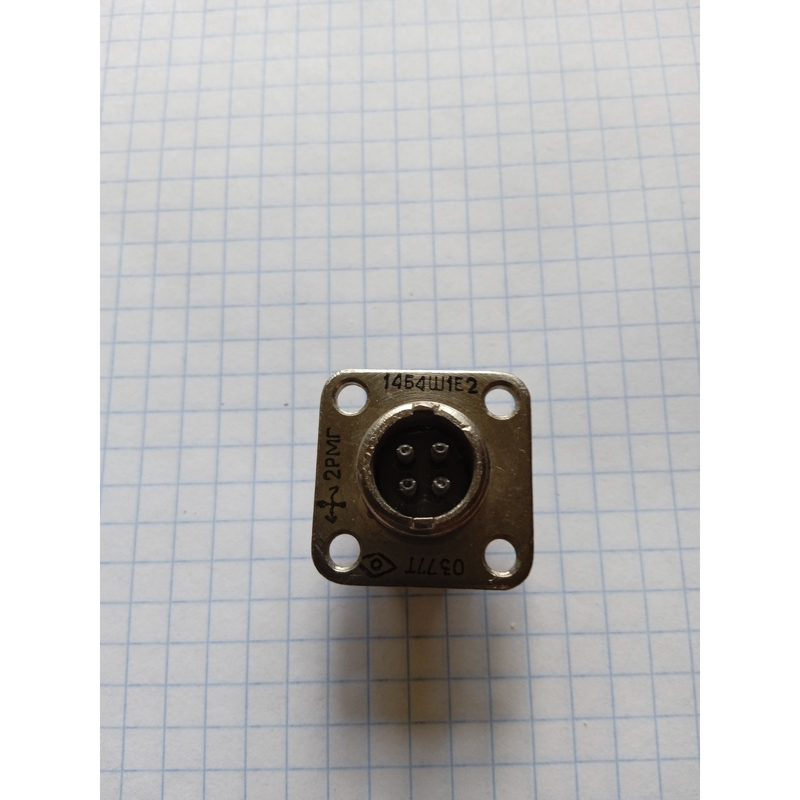

2РМГ14Б4Ш1Е2 — это низкочастотный цилиндрический герметичный разъём-вилка приборного (блочного) типа с резьбовой фиксацией, предназначенный для надёжных электрических соединений в цепях переменного и постоянного тока.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМГ — базовый тип соединителя; 14 — условный размер корпуса (диаметр посадочного отверстия 14 мм); Б — блочный (приборный) корпус; 4 — количество контактов; Ш — щёточные контакты; 1 — одна ряда контактов; Е — без патрубка; 2 — теплостойкость до 200 °С.

Основные характеристики

Разъём рассчитан на 4 контакта диаметром 1 мм с максимальным током до 6–7 А на контакт и напряжением до 560–700 В. Максимальная рабочая частота — 3 МГц, сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 0,015 Ом.

Условия эксплуатации

Климатическое исполнение УХЛ2.1 позволяет работать при температурах от -60 °C до +100 °C (или +200 °C по теплостойкости), относительной влажности до 98% при +40 °C. Соединитель выдерживает вибрацию (1–5000 Гц, до 500 м/с²), удары (до 5000 м/с² одиночные), наработка — минимум 1000 часов, количество сочленений — до 500, срок хранения — 25 лет.

Применение

Сочленяется с кабельными розетками 2РМТ, подходит для экранированных и неэкранированных кабелей, монтаж — пайкой внутренний. Обеспечивает герметичность (утечка воздуха не допускается при 1,5 кгс/см²), часто используется в военной и промышленной технике.
