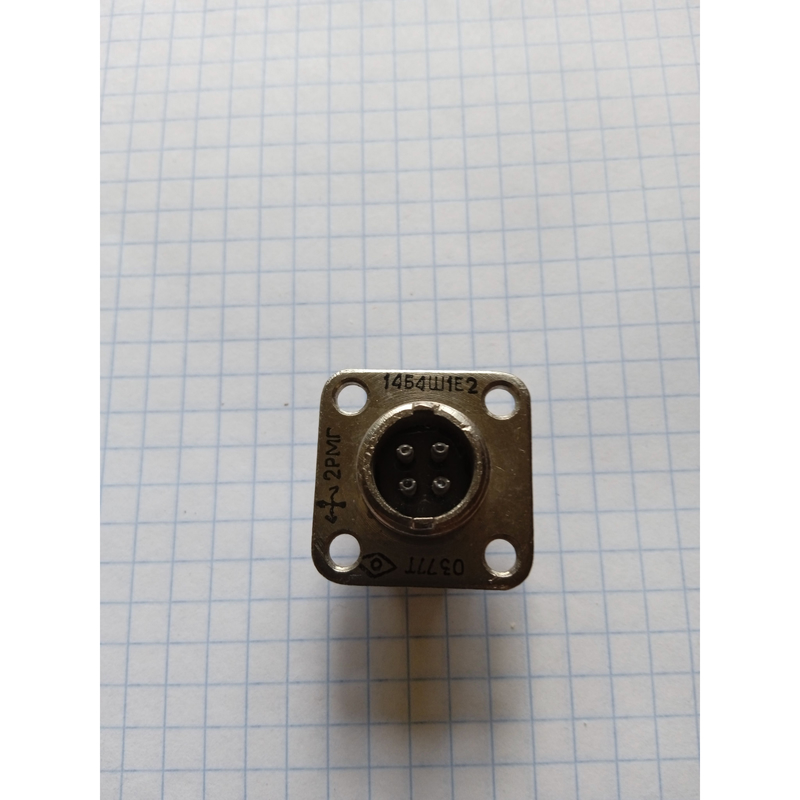

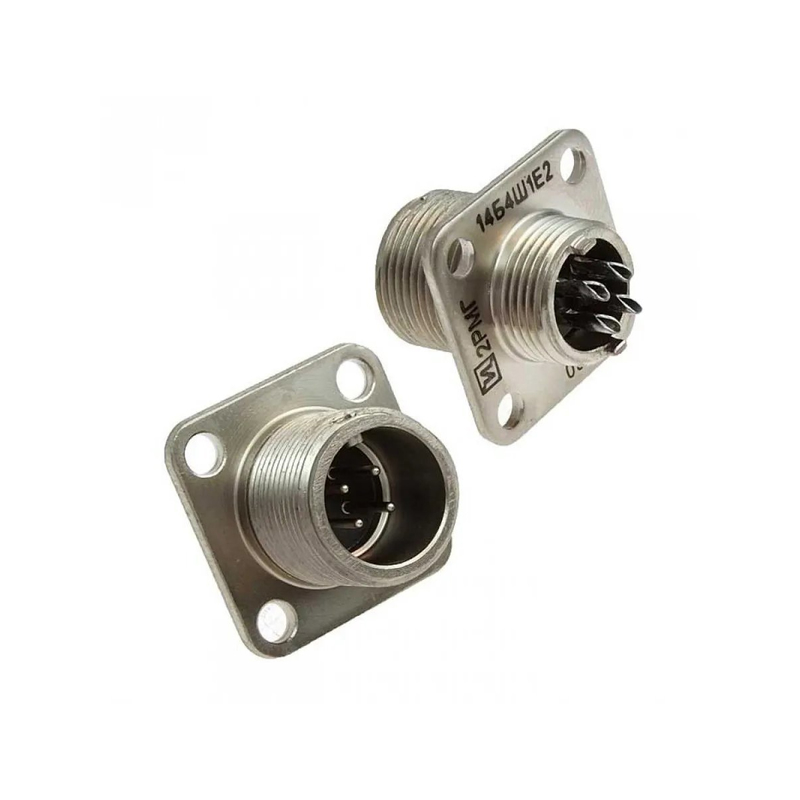

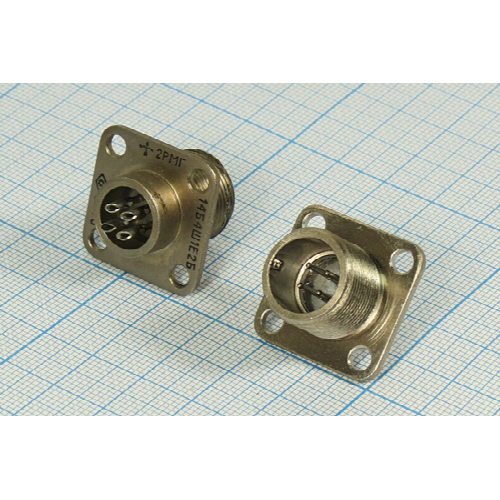

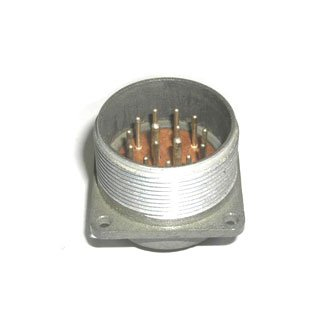

Назначение соединителя 2РМБ4Ш1Е2

Соединитель 2РМБ4Ш1Е2 относится к классу цилиндрических герметичных низкочастотных приборных вилок серии 2РМ. Изделие предназначено для электрического соединения и разъединения цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока в узлах, блоках и модулях радиоэлектронной аппаратуры общего и специального назначения. Применение герметичного исполнения позволяет использовать вилку в условиях повышенной влажности и там, где требуется защита контактной группы от внешней среды.

Артикул изделия — 1071, категория — 2РМ. Производитель в предоставленных данных не указан.

Расшифровка обозначения 2РМБ4Ш1Е2

Маркировка соединителя построена по стандартной схеме серии 2РМ и читается по позициям:

• 2РМ — тип соединителя, цилиндрический низкочастотный;
• Б — вид корпуса: блочный, без патрубка, то есть приборное исполнение для установки на блок или панель;
• 4 — количество контактов;
• Ш — вид соединителя: вилка;
• 1 — сочетание контактов по диаметрам;
• Е — покрытие контактов: никель (химникель);
• 2 — теплостойкость, обеспечивающая работу до 200 градусов Цельсия.

Условный размер корпуса (посадочный диаметр) в данной конфигурации соответствует типоразмеру 14 мм, что определяет габариты и посадочное место при монтаже на приборной панели.

Конструктивные особенности

Корпус соединителя выполнен из алюминиевого сплава, что обеспечивает механическую прочность при относительно небольшой массе. Блочное исполнение без патрубка упрощает установку на шасси, блок или приборную панель. Сочленение с ответной частью осуществляется резьбовым механизмом, который гарантирует надёжную фиксацию и предотвращает самопроизвольное разъединение при вибрации и механических воздействиях. Герметичная конструкция защищает контактную группу от проникновения влаги и загрязнений.

Технические характеристики

• Тип соединителя: 2РМ, цилиндрический герметичный;
• вид соединителя: вилка приборная;
• количество контактов: 4;
• диаметр контактов: 1 мм;
• покрытие контактов: никель;
• рабочее напряжение: до 560 В;
• максимальный ток на контакт: до 6 А;
• максимальный ток на соединитель в целом: до 20 А;
• сопротивление контакта: не более 0,015 Ом;
• сопротивление изоляции: не менее 5000 МОм;
• диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия;
• количество сочленений-расчленений: 500;
• минимальная наработка: 1000 часов;
• срок сохраняемости: 15 лет.

Применение

Соединители серии 2РМ с четырьмя контактами диаметром 1 мм применяются в радиоэлектронных устройствах, где требуется компактное, надёжное и герметичное электрическое соединение. Вилка устанавливается на блок или приборную панель и работает в паре с ответной частью. Благодаря резьбовому сочленению и стойкости к широкому диапазону температур изделие подходит для аппаратуры, эксплуатируемой в тяжёлых климатических условиях. В предоставленных данных иные сведения о комплектации, сертификатах, стандартах, стране производства и гарантии отсутствуют.
