Назначение соединителя 2РМБ19Ш1Е2Б

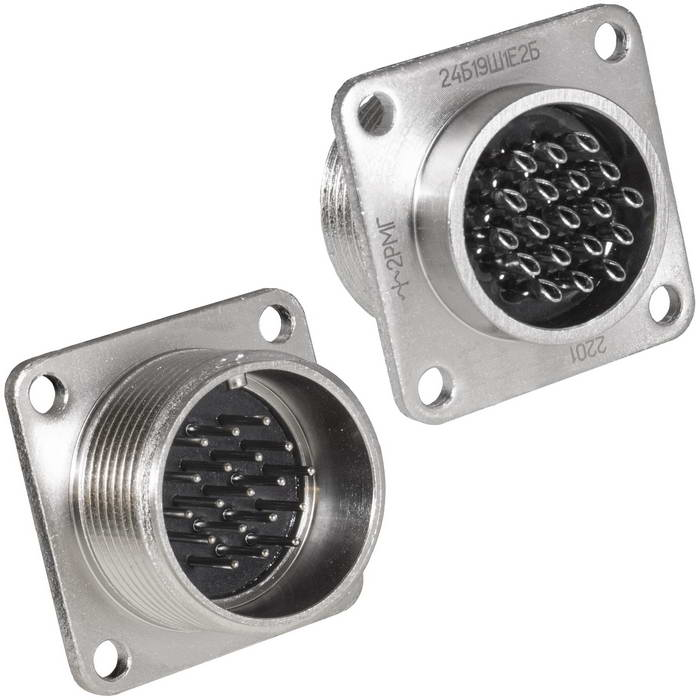

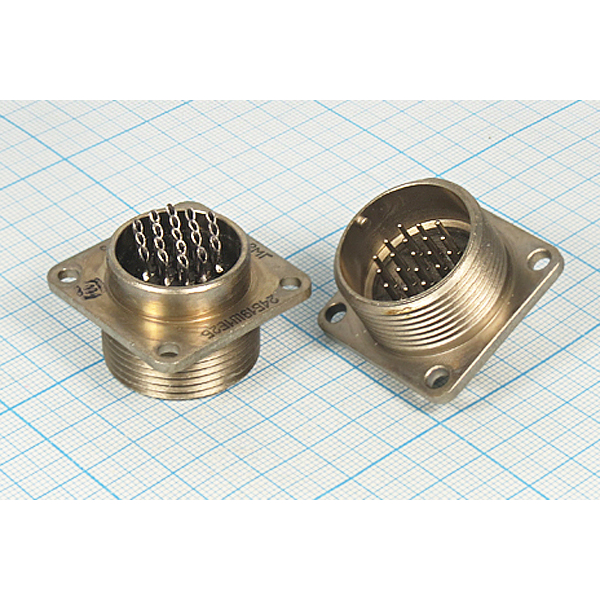

2РМБ19Ш1Е2Б — это герметичная приборная вилка низкочастотного цилиндрического соединителя с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Вилка применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, где требуется надежное электрическое соединение при воздействии неблагоприятных климатических и механических факторов.

Подтвержденные особенности и технические характеристики

Соединитель имеет 19 контактов и условный размер корпуса 24. Корпус выполнен блочного типа, без патрубка, что позволяет использовать вилку для внутреннего монтажа в составе аппаратуры. Конструкция обеспечивает теплостойкость до 200 градусов Цельсия. Максимальное рабочее напряжение достигает от 560 до 700 вольт. Сопротивление изоляции составляет не менее 5000 мегаом. Монтаж выполняется пайкой.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Изделие выдерживает вибрацию с частотой до 5000 герц, удары с ускорением до 5000 метров на секунду в квадрате и температуры в диапазоне от минус 60 до плюс 200 градусов Цельсия.

Расшифровка обозначения 2РМБ19Ш1Е2Б

• 2РМ — тип соединителя: низкочастотный цилиндрический.
• Б — блочный (приборный) корпус.
• 19 — число контактов.
• Ш1 — одношпоночная поляризация.
• Е2 — покрытие контактов: химникель.
• Б — отсутствие патрубка и левой резьбы.

Применение и совместимость

Вилка сочленяется резьбой с кабельными розетками серии 2РМТ. Поляризация одношпоночная, что исключает неправильное соединение и обеспечивает надежную ориентацию ответной части. Соединитель рассчитан на надежное соединение-расчленение до 500 циклов. Наработка составляет минимум 1000 часов, а срок хранения достигает 25 лет.

Условия эксплуатации

Благодаря герметичному исполнению и стойкости к широкому спектру воздействий вилка 2РМБ19Ш1Е2Б подходит для применения в аппаратуре, работающей в условиях повышенной влажности, вибрации и значительных перепадов температур. Монтаж пайкой в объеме для внутренней установки делает изделие удобным для компоновки блоков и модулей радиоэлектронной аппаратуры.
