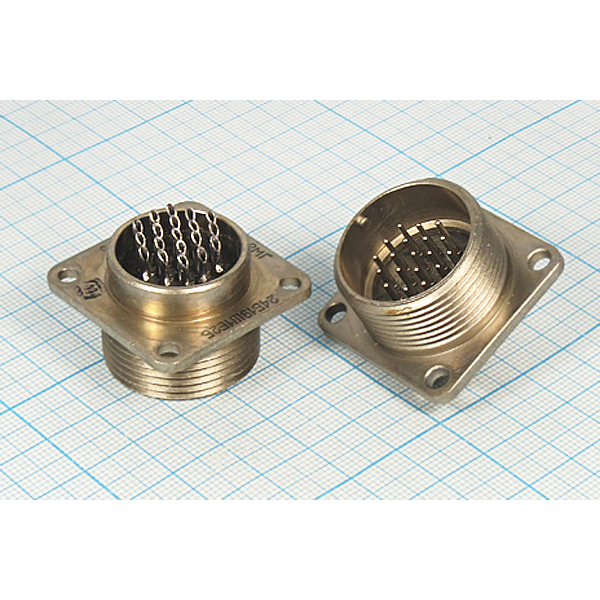

Назначение соединителя 2РМБ19Ш1Е2Б

Соединитель 2РМБ19Ш1Е2Б относится к серии цилиндрических электрических соединителей 2РМ и предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Изделие имеет блочный корпус и применяется в качестве вилки, то есть устанавливается на кабельную часть соединения.

Основное назначение — обеспечение надёжного электрического контакта между блоками аппаратуры, приборами и кабельными линиями в условиях воздействия вибрации, механических ударов, пониженного атмосферного давления и широкого диапазона температур. Вилки этой серии сочленяются с розетками серии 2РМТ.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для соединителя в составе серии 2РМ:

• Токовая нагрузка: на одиночный контакт — 4 А, суммарная на соединитель — 63 А.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление контактов: не более 15 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диаметр контактов: 1 миллиметр.
• Количество контактов: 19.
• Теплостойкость: до плюс 200 градусов Цельсия.
• Вид покрытия: никель.
• Сочленение: резьбовое, с одношпоночной поляризацией корпуса.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях. Температурный диапазон эксплуатации — от минус 60 до плюс 200 градусов Цельсия. Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата.

Изделие сохраняет работоспособность при пониженном атмосферном рабочем давлении 1,34 на 10 в минус 10 степени Паскаля. Устойчиво к синусоидальной вибрации в диапазоне частот от 5 до 5000 Герц с ускорением до 500 метров на секунду в квадрате. Выдерживает одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате.

Конструктивные особенности

Корпус соединителя выполнен блочным, сочленение с ответной частью — резьбовое. Одношпоночная поляризация корпуса обеспечивает правильную ориентацию вилки относительно розетки и исключает неверное подключение. Контакты имеют диаметр 1 миллиметр и никелевое покрытие, что способствует стабильности переходного сопротивления.

Применение

Соединители серии 2РМ конструктивно изготавливаются для различных типов кабелей и применяются в приложениях, требующих надёжных электрических соединений. Вилка 2РМБ19Ш1Е2Б предназначена для сочленения с розетками серии 2РМТ.

Благодаря большому числу контактов и стойкости к внешним воздействиям изделие может использоваться в промышленной и специальной аппаратуре, где требуется передача сигналов и питания по многожильным кабелям, в том числе в составе бортовых и стационарных систем. Артикул товара — 1163, категория — 2РМ.
